JEOTES JT-015mm/28-S10, üreticinin resmî olarak yayımladığı JT-015mm plakalı ısı değiştirici model ailesine ait bir konfigürasyon kaydıdır. JeoTes ürün sayfası JT-015mm modelini plakalı eşanjör olarak tanımlar. Kayıttaki /28-S10 ekinin üretici tarafından yayımlanmış kod çözümü bulunmadığından; plaka adedi, conta tipi, basınç sınıfı veya performans değeri olarak yorumlanmamıştır.
JT-015mm/JT-015mb aile teknik föyü EN 1092-1 DN150 flanş bağlantısını gösterir. L1/Lht ölçüsü plaka sayısına bağlıdır; bu nedenle sabit toplam boy, kapasite, debi veya çalışma noktası bu kayıt için atfedilmez. Aile föyündeki tasarım basıncı, sıcaklık, plaka malzemesi ve conta değerleri seçenek kapsamındadır; bu ürünün gerçek seçimi yalnız isim plakası ve proje dizayn föyüyle doğrulanmalıdır.

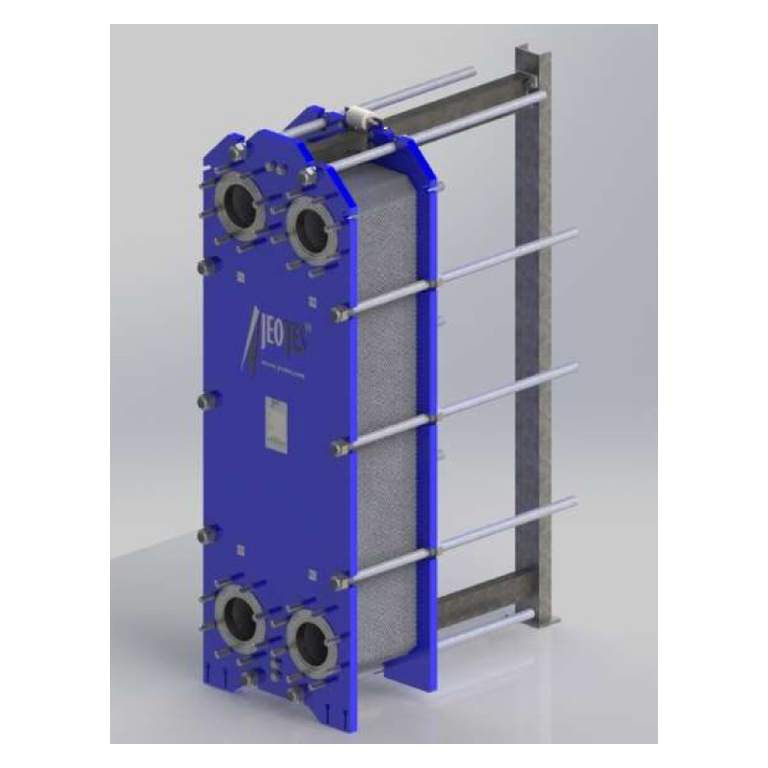

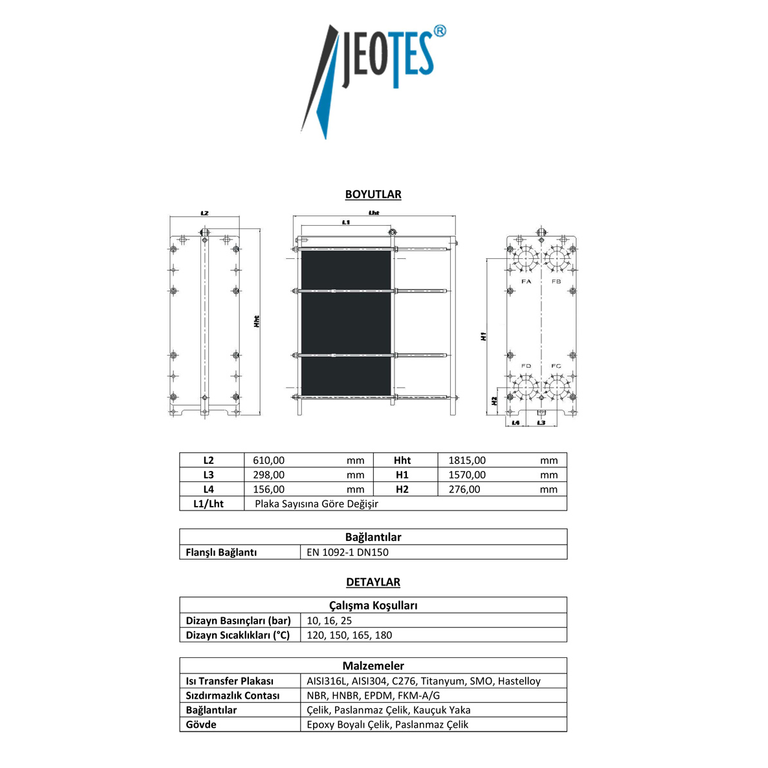

Ana görsel JeoTes'in JT-015mm için yayımladığı resmî model renderıdır; /28-S10 konfigürasyonunun fiziksel teslimat fotoğrafı değildir. İkinci görsel aynı modelin resmî teknik çizimidir ve değişken L1/Lht boyunu açıkça gösterir.
| Marka | JeoTes |
|---|---|
| Kayıt modeli / konfigürasyonu | JT-015mm/28-S10 |
| Resmî doğrulanan baz model | JT-015mm plakalı ısı değiştirici |
| Bağlantı (model ailesi) | EN 1092-1 DN150 flanş |
| Sabit ölçüler (model ailesi) | L2 610 mm, L3 298 mm, L4 156 mm; Hht 1815 mm, H1 1570 mm, H2 276 mm |
| Değişken ölçü | L1/Lht plaka sayısına bağlıdır |
| Tasarım basıncı seçenekleri | 10 / 16 / 25 bar — exact ünite değeri değildir |
| Tasarım sıcaklığı seçenekleri | 120 / 150 / 165 / 180 °C — exact ünite değeri değildir |
| Isı transfer plakası seçenekleri | AISI316L, AISI304, C276, titanyum, SMO, Hastelloy |
| Conta seçenekleri | NBR, HNBR, EPDM, FKM-A/G |
| Gövde seçenekleri | epoksi boyalı çelik veya paslanmaz çelik |
| /28-S10 notu | Kamuya açık üretici kaynağında kod açılımı bulunmadığından isim plakası veya proje föyüyle teyit gerekir. |
Ürün datasheeti, marka katalogları ve ek teknik dosyalar burada toplanır.
Kullanım yaklaşımı: JeoTes plakalı eşanjörler, uygun konfigürasyonla HVAC, enerji, gıda, denizcilik, proses ve su/atıksu uygulamalarında kullanılabilir. Bu kayıt için akışkan tipi, giriş-çıkış sıcaklıkları, kapasite/debi, çalışma basıncı ve izin verilebilir basınç kaybı ile seçim yapılmalıdır.
Doğrulama notu: Sipariş, devreye alma veya yedek parça işleminden önce JT-015mm/28-S10 kodu; cihaz isim plakası, seri numarası ve JeoTes proje dizayn föyü ile teyit edilmelidir. Kamuya açık kaynakta exact konfigürasyon veri föyü bulunmadığından genel aile dokümanı müşteri dokümanı olarak eklenmemiştir.
