JeoTes JT-006m, contalı plakalı ısı değiştirici temel modelidir. Bu sayfa, üreticinin resmî JT-006m & JT-006mm broşüründe açıkça yer alan JT-006m temel modeli ve teknik çizim kapsamıyla hazırlanmıştır.
Taşınan /27-s10 eki için plaka adedi, akışkan, görev, sıcaklık, basınç sınıfı, conta ve malzeme kombinasyonu resmî kaynakta tekil olarak doğrulanmamıştır. Bu nedenle taşınmış konfigürasyon değerleri ürün özelliği olarak yayınlanmamıştır.
Teklif ve seçim için proses verileri üreticiye iletilmelidir.
| Temel model | JeoTes JT-006m |
|---|---|
| Ürün tipi | Contalı plakalı ısı değiştirici |

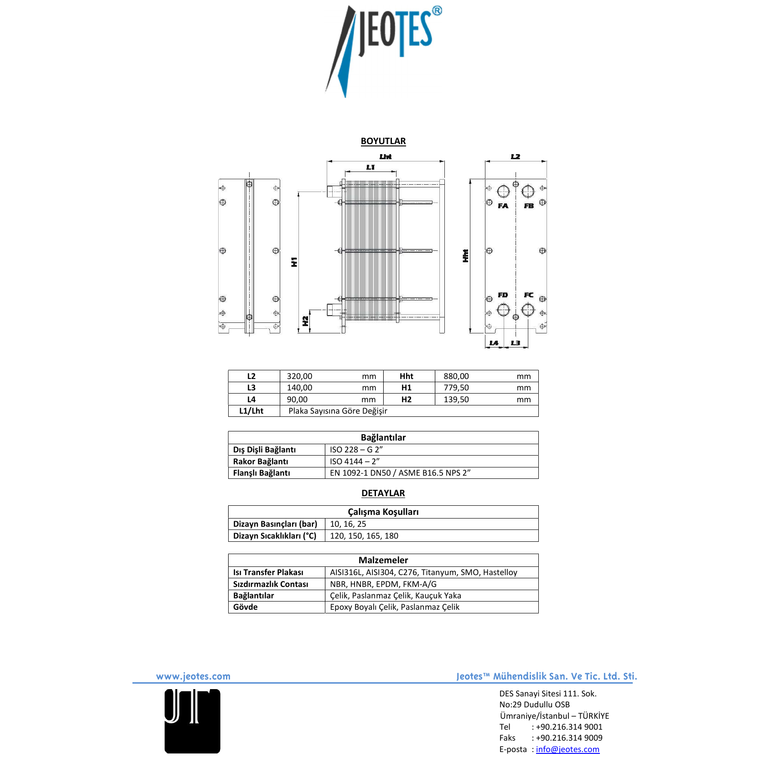

| Çizim ölçüleri | L2 320 mm; L3 140 mm; L4 90 mm; Hht 880 mm; H1 779,5 mm; H2 139,5 mm |
| Değişken ölçü | L1/Lht plaka sayısına göre değişir |
| Bağlantı seçenekleri | ISO 228 G 2 inç; ISO 4144 2 inç; EN 1092-1 DN50 / ASME B16.5 NPS 2 inç |
| Tasarım basıncı seçenekleri | 10 / 16 / 25 bar |
| Tasarım sıcaklığı seçenekleri | 120 / 150 / 165 / 180 °C |
Bu satırlar JT-006m temel model ailesinin resmî broşür referansıdır; /27-s10 teslimat konfigürasyonu olarak yorumlanmaz.
Kullanım alanları: Enerji, HVAC, gıda-içecek, kimya, su/atık su, madencilik ve endüstriyel proseslerde ısı transferi uygulamaları.
Kesin seçim yalnız proses verileriyle yapılmalıdır.
