JeoTes JT-010mb, contalı plakalı ısı değiştirici temel modelidir. Bu sayfa, üreticinin resmî JT-010mm & JT-010mb broşüründe açıkça yer alan JT-010mb temel modeli ve teknik çizim kapsamıyla hazırlanmıştır.
Taşınan /98-S10 eki için plaka adedi, akışkan, görev, sıcaklık, basınç sınıfı, conta ve malzeme kombinasyonu resmî kaynakta tekil olarak doğrulanmamıştır. Bu nedenle önceki kapasite ve sıcaklık değerleri ürün özelliği olarak yayınlanmamıştır.
Teklif ve seçim için akışkan türü, giriş-çıkış sıcaklıkları, debi/kapasite, çalışma basıncı ve izin verilen basınç kaybı üreticiye iletilmelidir.
| Temel model | JeoTes JT-010mb |
|---|---|
| Ürün tipi | Contalı plakalı ısı değiştirici |
| Bağlantı (temel çizim referansı) | EN 1092-1 DN100 flanşlı bağlantı |

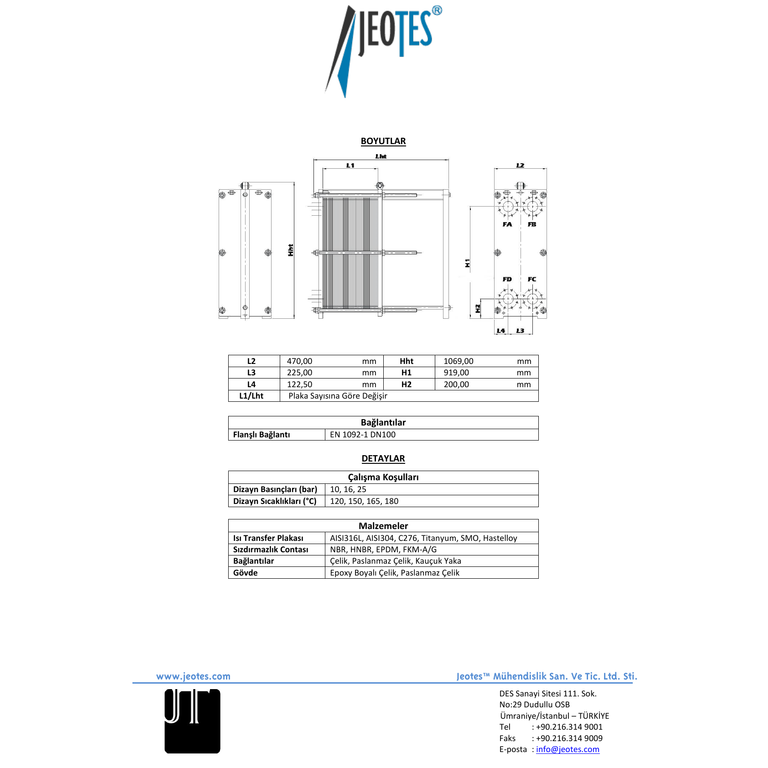

| Temel çizim ölçüleri | L2 470 mm; L3 225 mm; L4 122,5 mm; Hht 1069 mm; H1 919 mm; H2 200 mm |
| Değişken ölçü | L1/Lht plaka sayısına göre değişir |
| Tasarım basıncı seçenekleri | 10 / 16 / 25 bar |
| Tasarım sıcaklığı seçenekleri | 120 / 150 / 165 / 180 °C |
| Plaka malzemesi seçenekleri | AISI316L, AISI304, C276, titanyum, SMO, Hastelloy |
| Conta seçenekleri | NBR, HNBR, EPDM, FKM-A/G |
Bu satırlar JT-010mb temel model ailesinin resmî broşür referansıdır; /98-S10 teslimat konfigürasyonu olarak yorumlanmaz.
Kullanım alanları: Isıtma-soğutma, enerji, gıda ve içecek, HVAC, kimya, su/atık su, madencilik ve endüstriyel proseslerde ısı transferi uygulamaları.
Kesin uygulama ve malzeme seçimi yalnız proses verileriyle yapılmalıdır; temel model görseli /98-S10 için tekil teslimat görseli değildir.
