JeoTes JT-010mb, contalı plakalı ısı değiştirici temel modelidir. Bu sayfa, üreticinin resmî JT-010mm & JT-010mb broşüründe açıkça yer alan JT-010mb temel modeli ve teknik çizim kapsamıyla hazırlanmıştır.
Taşınan /94-S10 eki için plaka adedi, akışkan, görev, sıcaklık, basınç sınıfı, conta ve malzeme kombinasyonu resmî kaynakta tekil olarak doğrulanmamıştır. Bu nedenle önceki görev ve glikol/proses suyu değerleri ürün özelliği olarak yayınlanmamıştır.
Teklif ve seçim için akışkan türü, giriş-çıkış sıcaklıkları, debi/kapasite, çalışma basıncı ve izin verilen basınç kaybı üreticiye iletilmelidir.
| Temel model | JeoTes JT-010mb |
|---|---|
| Ürün tipi | Contalı plakalı ısı değiştirici |
| Bağlantı (temel çizim referansı) | EN 1092-1 DN100 flanşlı bağlantı |

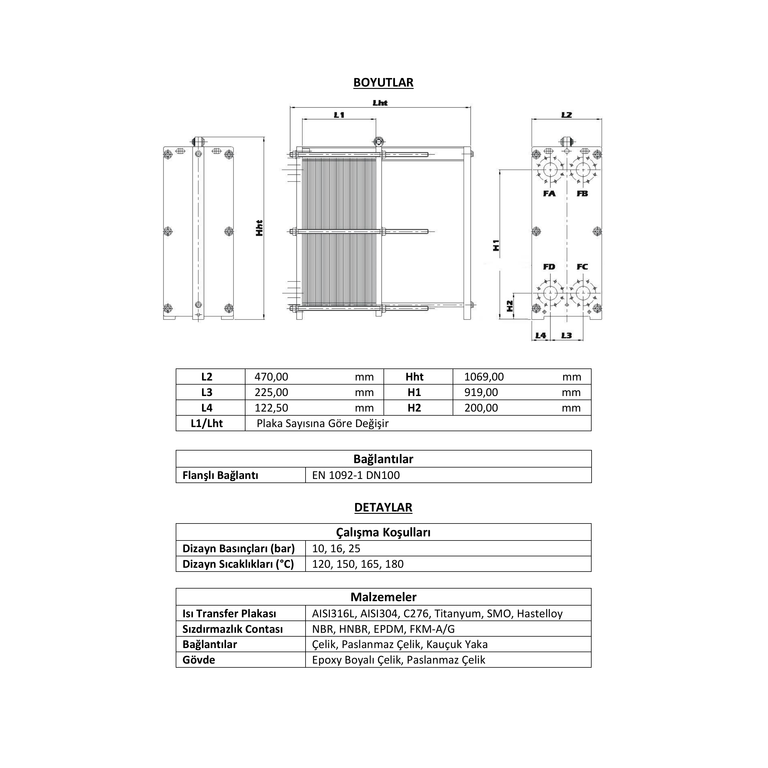

| Temel çizim ölçüleri | L2 470 mm; L3 225 mm; L4 122,5 mm; Hht 1069 mm; H1 919 mm; H2 200 mm |
| Değişken ölçü | L1/Lht plaka sayısına göre değişir |
| Tasarım basıncı seçenekleri | 10 / 16 / 25 bar |
| Tasarım sıcaklığı seçenekleri | 120 / 150 / 165 / 180 °C |
| Plaka malzemesi seçenekleri | AISI316L, AISI304, C276, titanyum, SMO, Hastelloy |
| Conta seçenekleri | NBR, HNBR, EPDM, FKM-A/G |
Bu satırlar JT-010mb temel model ailesinin resmî broşür referansıdır; /94-S10 teslimat konfigürasyonu olarak yorumlanmaz.
Kullanım alanları: Isıtma-soğutma, enerji, gıda ve içecek, HVAC, kimya, su/atık su, madencilik ve endüstriyel proseslerde ısı transferi uygulamaları.

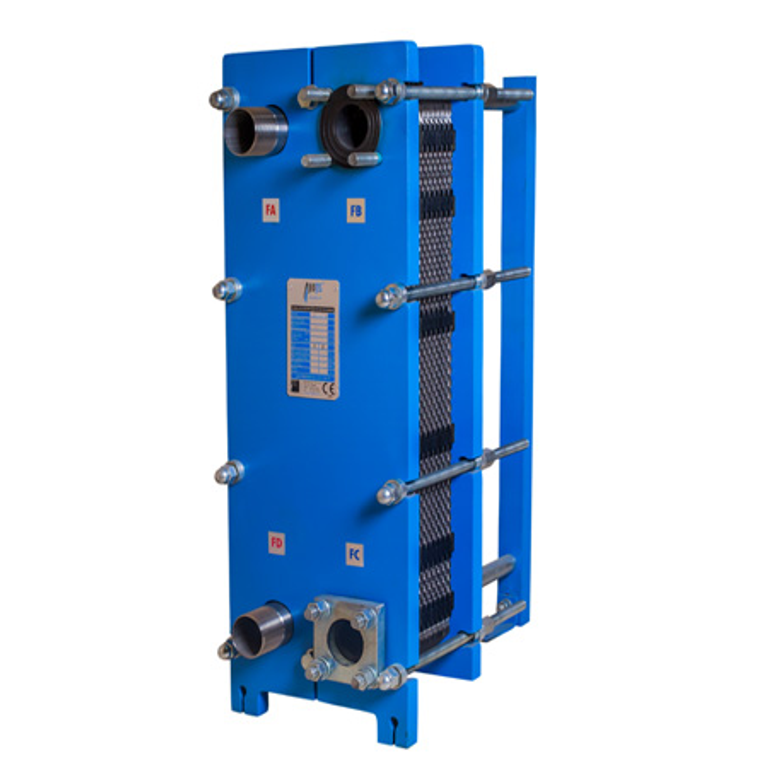

Kesin uygulama ve malzeme seçimi yalnız proses verileriyle yapılmalıdır; temel model görseli /94-S10 için tekil teslimat görseli değildir.
