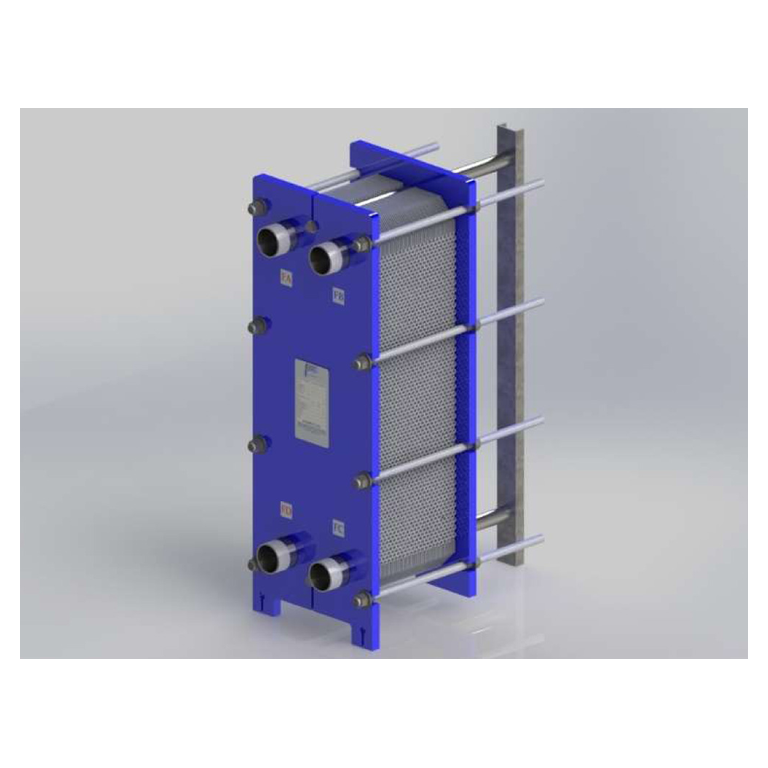

JeoTes JT-006mm, contalı plakalı ısı değiştirici temel modelidir. Bu sayfa, üreticinin resmî JT-006m & JT-006mm teknik broşürü ile resmî JT-006mm model görseli kapsamıyla hazırlanmıştır.
Taşınan /78-S16 eki için plaka adedi, akışkan, görev, sıcaklık, basınç sınıfı, conta ve malzeme kombinasyonu resmî kaynakta tekil olarak doğrulanmamıştır. Bu nedenle taşınmış konfigürasyon değerleri ürün özelliği olarak yayınlanmamıştır.
Kesin seçim ve teklif için proses verileri ile üretici teyidi gereklidir.
| Temel model | JeoTes JT-006mm |
|---|---|
| Ürün tipi | Contalı plakalı ısı değiştirici |

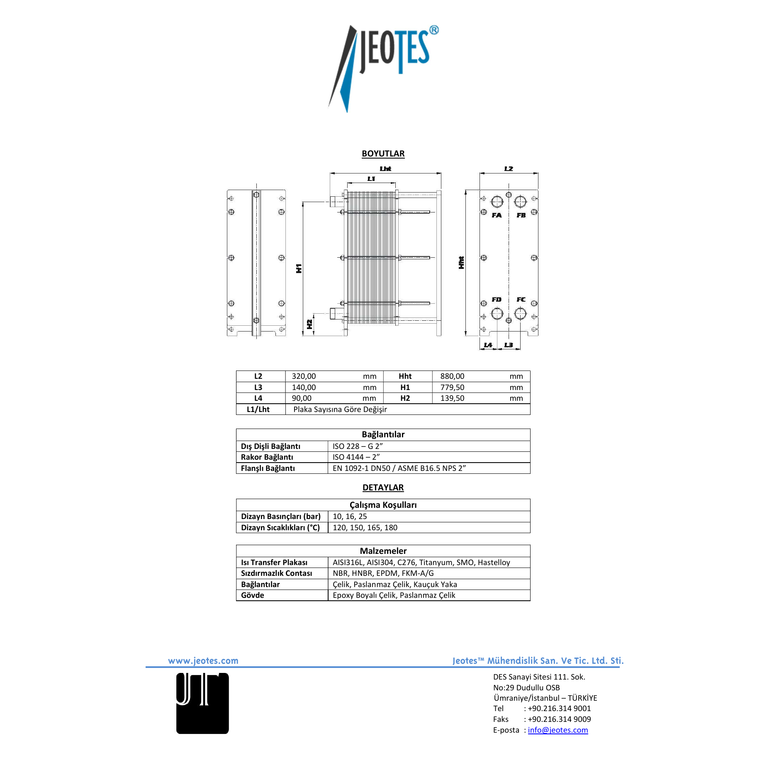

| Çizim ölçüleri | L2 320 mm; L3 140 mm; L4 90 mm; Hht 880 mm; H1 779,5 mm; H2 139,5 mm |
| Değişken ölçü | L1/Lht plaka sayısına göre değişir |
| Bağlantı seçenekleri | ISO 228 G 2 inç; ISO 4144 2 inç; EN 1092-1 DN50 / ASME B16.5 NPS 2 inç |
| Tasarım basıncı seçenekleri | 10 / 16 / 25 bar |
| Tasarım sıcaklığı seçenekleri | 120 / 150 / 165 / 180 °C |
Bu satırlar JT-006m & JT-006mm temel model ailesinin resmî broşür referansıdır; /78-S16 teslimat konfigürasyonu olarak yorumlanmaz.
Kullanım alanları: Biyoteknoloji ve ilaç, demir çelik, denizcilik ve taşımacılık, enerji, gıda-süt-içecek, HVAC, kağıt, kimya, madencilik, soğutma, su ve atık arıtma ile elektronik uygulamaları.
Kesin seçim yalnız proses verileriyle yapılmalıdır.
