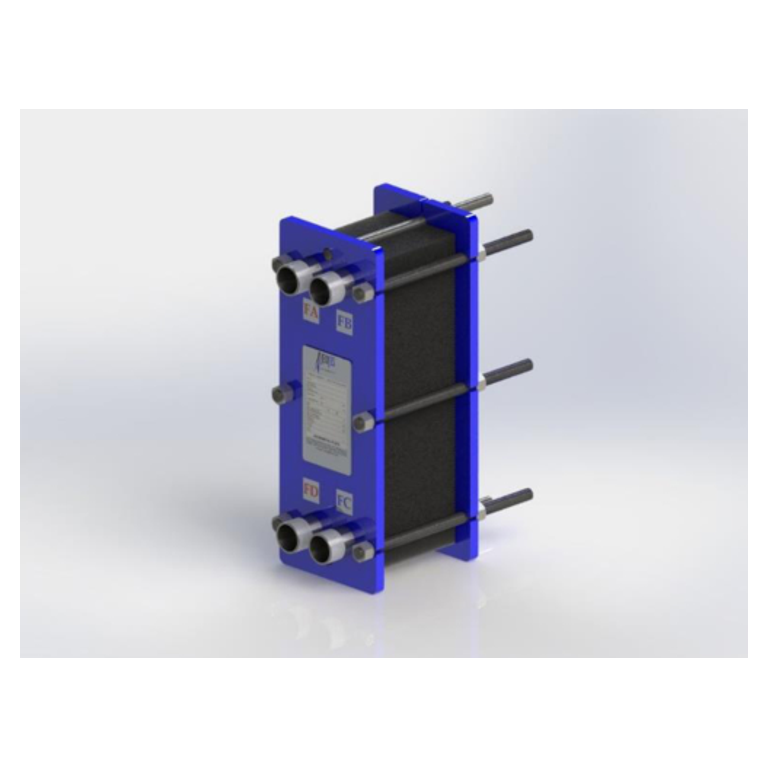

JeoTes JT-003m, contalı plakalı ısı değiştirici temel modelidir. Bu sayfa, üreticinin resmî JT-003m ürün sayfası ve teknik broşüründe açıkça yer alan temel model ile teknik çizim kapsamıyla hazırlanmıştır.
Taşınan /26-W10 eki için plaka adedi, akışkan, görev, sıcaklık, basınç sınıfı, conta ve malzeme kombinasyonu resmî kaynakta tekil olarak doğrulanmamıştır. Bu nedenle taşınmış konfigürasyon değerleri ürün özelliği olarak yayınlanmamıştır.
Kesin seçim ve teklif için proses verileri ile üretici teyidi gereklidir.
| Temel model | JeoTes JT-003m |
|---|---|
| Ürün tipi | Contalı plakalı ısı değiştirici |

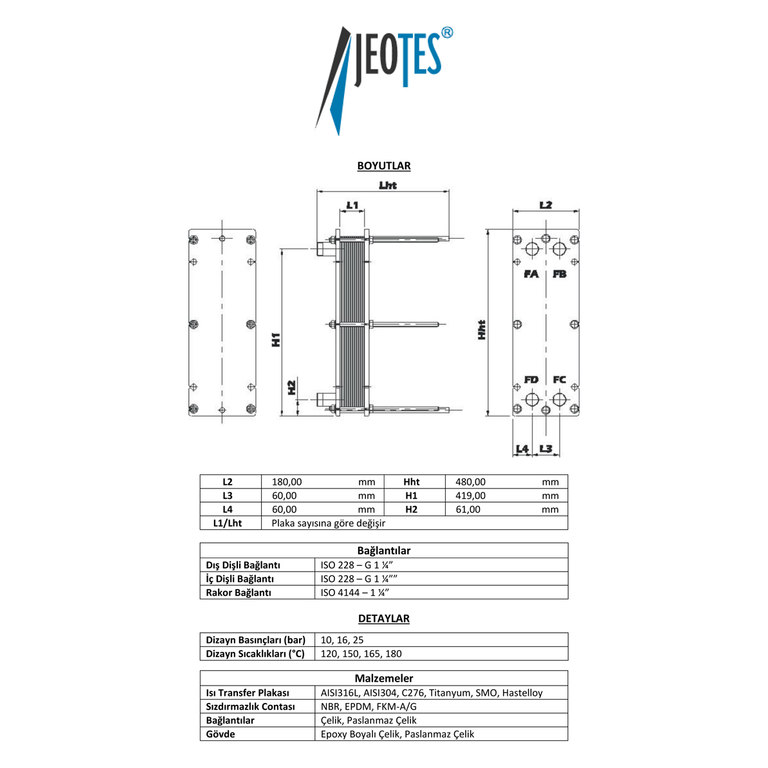

| Çizim ölçüleri | L2 180 mm; L3 60 mm; L4 60 mm; Hht 480 mm; H1 419 mm; H2 61 mm |
| Değişken ölçü | L1/Lht plaka sayısına göre değişir |
| Bağlantı seçenekleri | ISO 228 G 1¼ inç; ISO 4144 1¼ inç |
| Tasarım basıncı seçenekleri | 10 / 16 / 25 bar |
| Tasarım sıcaklığı seçenekleri | 120 / 150 / 165 / 180 °C |
Bu satırlar JT-003m temel model ailesinin resmî broşür referansıdır; /26-W10 teslimat konfigürasyonu olarak yorumlanmaz.
Kullanım alanları: Biyoteknoloji ve ilaç, demir çelik, denizcilik ve taşımacılık, enerji, gıda-süt-içecek, HVAC, kağıt, kimya, madencilik, soğutma, su ve atık arıtma ile elektronik uygulamaları.
Kesin seçim yalnız proses verileriyle yapılmalıdır.
