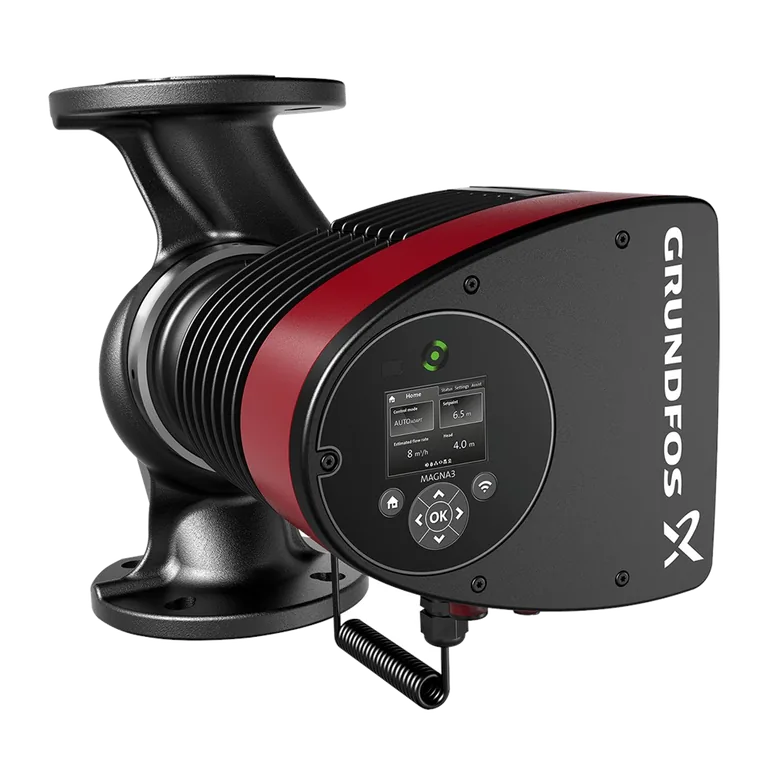

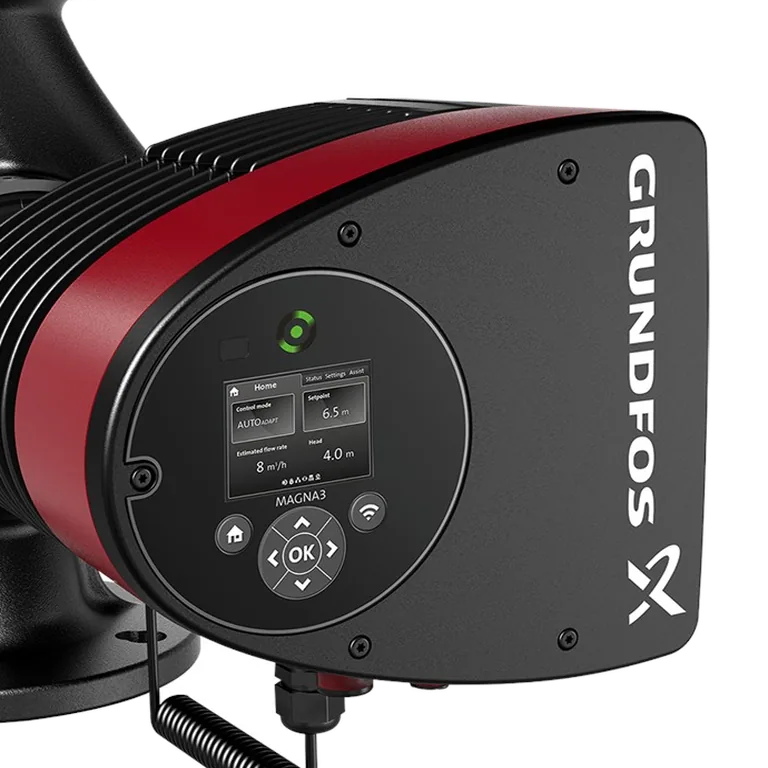

Grundfos MAGNA3 40-120 F 250; ticari bina ısıtma, soğutma ve iklimlendirme devrelerinde yüksek verimli su sirkülasyonu için elektronik kontrollü, ıslak rotorlu flanşlı in-line pompadır. AUTOADAPT, FLOWADAPT ve FLOWLIMIT işlevleri; değişken debili sistemlerde çalışma noktasını tesisat ihtiyacına göre optimize etmeye yardımcı olur.
Grundfos ürün numarası 97924270 olan dökme demir PN6/10 varyantı, 1×230 V 50/60 Hz besleme ile çalışır. Canlı üretici verisinde P1 giriş gücü 17–427 W, akım aralığı 0,19–1,96 A ve nominal çalışma noktası 14,14 m³/h @ 7,263 m olarak verilir. DN40 flanşlı bağlantıya ve 250 mm montaj boyuna sahip model, 12 m sınıfı basma yüksekliği sunar.
| Model / tip kodu | MAGNA3 40-120 F 250 PN6/10 |
|---|---|
| Grundfos ürün numarası | 97924270 |
| Pompa tipi | Elektronik kontrollü ıslak rotorlu, flanşlı in-line sirkülasyon pompası |
| Besleme | 1×230 V, 50/60 Hz |
| P1 giriş gücü | 17–427 W |
| Akım aralığı | 0,19–1,96 A |
| Nominal çalışma noktası | 14,14 m³/h @ 7,263 m |
| Maksimum basma yüksekliği sınıfı | 12 m |
| Bağlantı | DN40 flanşlı giriş / çıkış, PN6/10 |
| Montaj boyu | 250 mm |
| Maksimum sistem basıncı | 10 bar |
| Akışkan sıcaklığı | -10…+110 °C (TF 110) |
| Koruma sınıfı | IPX4D |
| İzolasyon sınıfı | F |
| Enerji verimlilik indeksi (EEI) | ≤0,18 |
| Net ağırlık | yaklaşık 16 kg |
| Gövde | dökme demir |
| Akıllı kontrol | AUTOADAPT, FLOWADAPT, FLOWLIMIT, oransal ve sabit basınç kontrolü |
| Bağlantı / izleme | Grundfos GO Remote ve isteğe bağlı CIM modülleriyle BMS entegrasyonu |
| Kullanım alanları | |
| Ticari bina merkezi ısıtma devreleri | |
| Soğutma ve iklimlendirme sistemleri | |
| Isı pompası ve kazan dairesi tesisatları | |
| Değişken debili kapalı devre sirkülasyon hatları |
Seçim notu: Pompa seçimi; proje debisi, basma yüksekliği, sıvı sıcaklığı, glikol oranı ve tesisat kayıpları resmî performans eğrisi üzerinden doğrulanarak yapılmalıdır.
