EBARA 80DVS53.7-3; yarı vorteks çarklı, üç fazlı atıksu dalgıç pompadır. Resmî DVS ürün föyü bu model için 3,7 kW / 5 HP, iki kutup, 2800 rpm, 3~380–415 V ±%10, 50 Hz, DN80 basma bağlantısı, Ø41 mm katı geçişi ve 60 kg ağırlık verir. Kayıttaki 400 V / 3,7 kW / 5 HP / yaklaşık 2900 rpm / DN80 verileri bu kimlikle örtüştüğü için başlık ve kanonik bağlantı DVS modeline düzeltilmiştir.

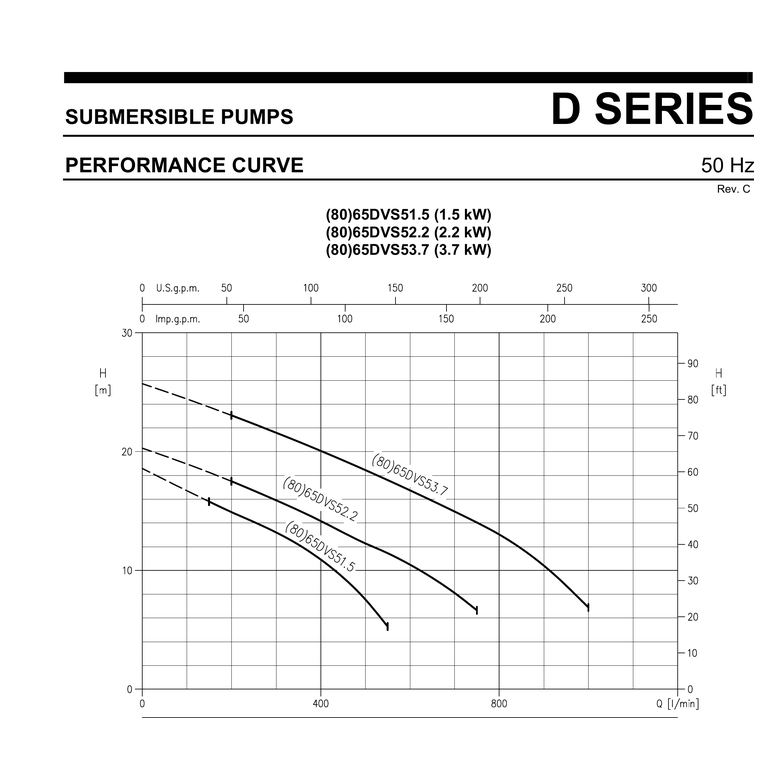

Hidrolik performans: Resmî 50 Hz karakteristik tablosunda 12/18/24/30/33/36/42/45/54/60 m³/sa debide sırasıyla 23,0/21,6/20,1/18,4/17,6/16,7/15,0/14,0/10,4/6,9 mSS verilir. 65DVS ve 80DVS 3,7 kW grubu için resmî eğri ortaktır; bu kayıtta DN80 ve 60 kg bilgisi özellikle 80DVS satırından alınmıştır. Çalışma noktası, tesis eğrisi, sıvı yoğunluğu, katı içerik ve boru kayıplarıyla birlikte projeye göre doğrulanmalıdır.
Akışkan ve yapı: DVS ailesi yabancı madde içeren atıksular için yarı vorteks çark kullanır. Maksimum sıvı sıcaklığı 40 °C; 2,2–3,7 kW 65DVS/80DVS grubu için en yüksek lif uzunluğu 245 mm olarak belirtilir. Basma gövdesi GG25 dökme demir; çark ve motor gövdesi GG20 dökme demir; motor mili AISI403’tür. Çift mekanik salmastrada motor tarafı Carbon/Ceramic/NBR, çark tarafı SiC/SiC/NBR malzemededir.

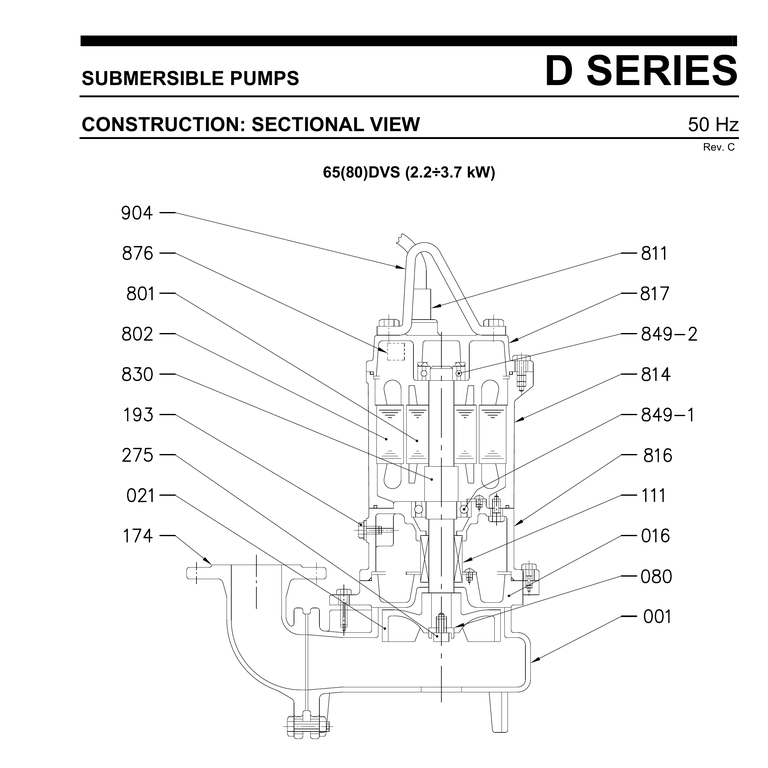

Elektrik ve kurulum: Motor yalıtım sınıfı F, koruma sınıfı IP68’dir. 3,7 kW modelde neopren H07RN/F kablo uzunluğu 10 m, azami daldırma derinliği 7 m olarak verilir. Resmî görseller sırasıyla DVS seri görünümü, 65(80)DVS 2,2–3,7 kW kesitinin teknik görünümü ve doğrudan 65/80DVS53.7 50 Hz performans eğrisidir; ana seri fotoğrafı isim plakasına/P/N’e özel bir fotoğraf değildir.
| Model / tip | EBARA 80DVS53.7-3; yarı vorteks çarklı üç fazlı atıksu dalgıç pompa |
|---|---|
| Resmî teknik referans | 80DVS53.7-3 / katalog kodu 1545500068; kayıt için plaka/P/N kanıtı değildir |
| Motor gücü | 3,7 kW / 5 HP |
| Besleme | 3~380–415 V ±%10, 50 Hz |
| Kutup sayısı / nominal devir | 2 / 2800 rpm |
| Akım | 8,8 / 7,8 / 7,8 A (380 / 400 / 415 V) |
| Basma bağlantısı | DN80 |
| Katı geçişi / maks. lif uzunluğu | Ø41 mm / 245 mm |
| Ağırlık | 60 kg |
| Yalıtım / koruma | F / IP68 |
| Maksimum sıvı sıcaklığı / daldırma | 40 °C / 7 m |
| Kablo | neopren H07RN/F, 10 m |
| 12/18/24/30/33/36/42/45/54/60 m³/sa için H | 23,0/21,6/20,1/18,4/17,6/16,7/15,0/14,0/10,4/6,9 mSS |
| Basma gövdesi | GG25 dökme demir; çark ve motor gövdesi: GG20 dökme demir |
| Mil | AISI403; çift mekanik salmastra: motor tarafı Carbon/Ceramic/NBR, çark tarafı SiC/SiC/NBR |
| Kullanım notu | |
| Yabancı madde içeren atıksu, fekal ve endüstriyel akışkanların transferi için yarı vorteks hidrolik | |
| Kesin seçimde debi/basma yüksekliği, katı geçişi, akışkan uyumu, kablo/koruma ve montaj koşulları proje bazında doğrulanmalıdır |
Kaynak ve kimlik notu: Kayıttaki 400 V / 50 Hz / 3,7 kW / 5 HP / yaklaşık 2900 rpm / DN80 bilgileri, resmî EBARA DVS ürün föyü ile güncel Tarifa-Catálogo 2026’daki 80DVS53.7-3 satırıyla örtüşür; bu nedenle önceki hibrit başlık ve URL düzeltilmiştir. Kayıt veritabanında isim plakası veya P/N alanı bulunmadığından 1545500068, bu kayda ait kanıtlanmış plaka kodu olarak değil, eşleşen resmî teknik referansın güncel katalog kodu olarak yazılmıştır. 80DL51.5, resmî kaynakta 1,5 kW / 2 HP / 1450 rpm olan ayrı bir dört kutuplu modeldir; 65DVS53.7 ise DN65, 80DL53.7 ise 1450 rpm DL modelidir. Bu varyantların verileri bu sayfaya aktarılmamıştır. Müşteri alanına yalnız doğrudan DVS ürün föyü bağlandı; genel fiyat kataloğu veya seri veri kitabı ürün dokümanı olarak eklenmedi. İlk görsel seri düzeyindedir; kesit 65(80)DVS 2,2–3,7 kW grubunu, performans eğrisi ise 65/80DVS53.7 model grubunu gösterir.
