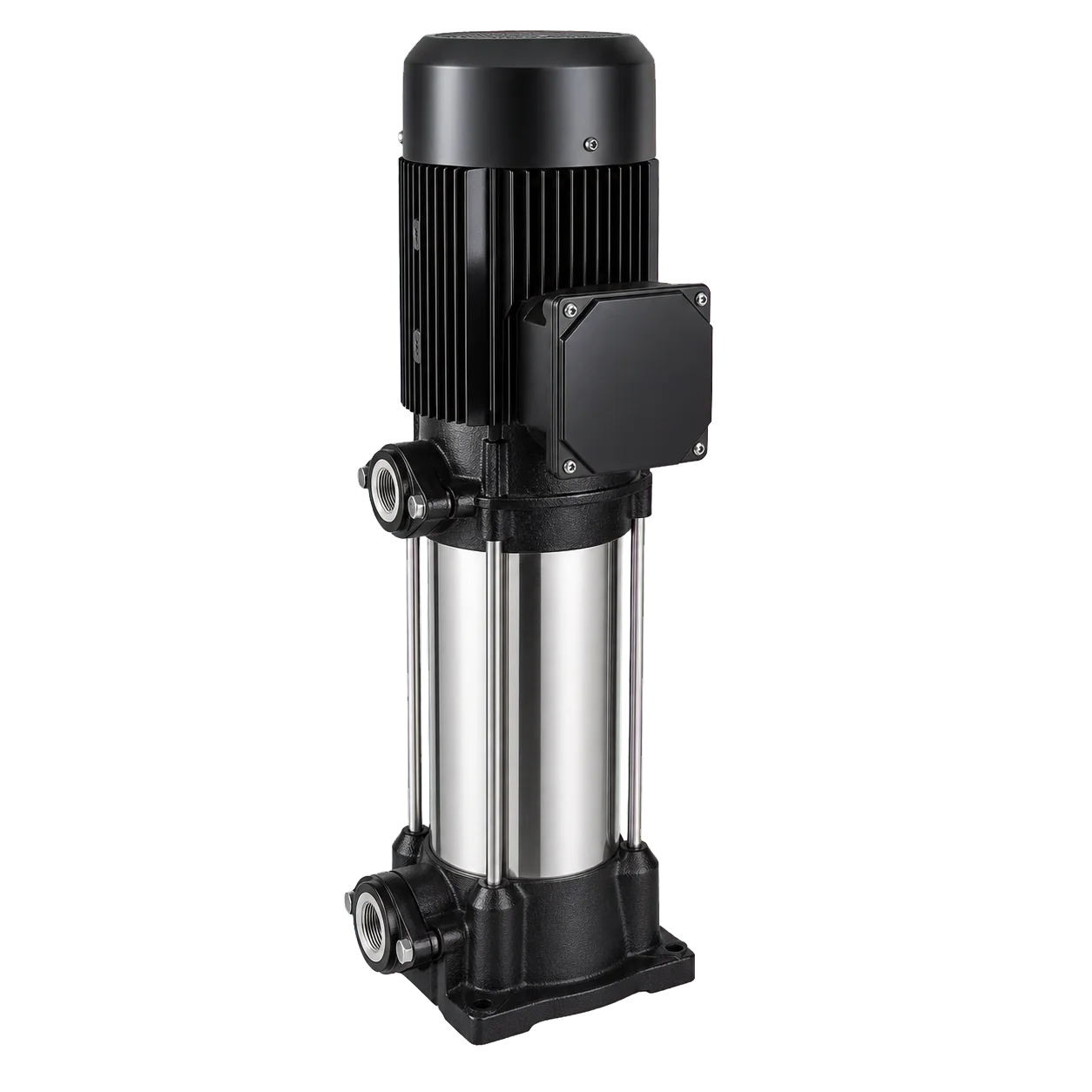

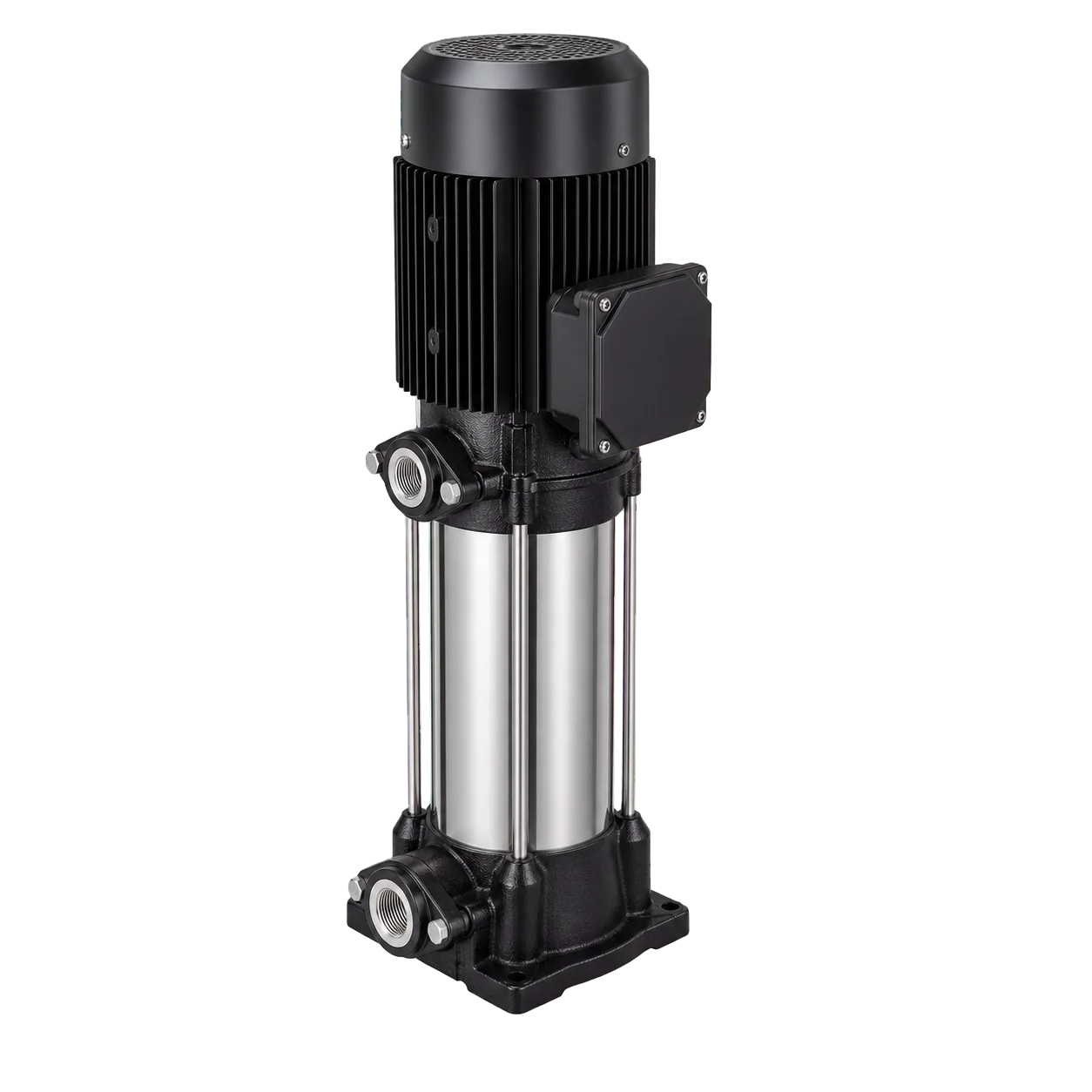

Water Sound WS-3604, üreticinin teknik tablosunda VM6-8.5X10T olarak tanımlanan dik milli çok kademeli santrifüj pompadır. Noryl çarklı yapı, 4 kW / 5,5 HP, 380 V ve 1½ inç emiş-basma bağlantılarıyla listelenir.

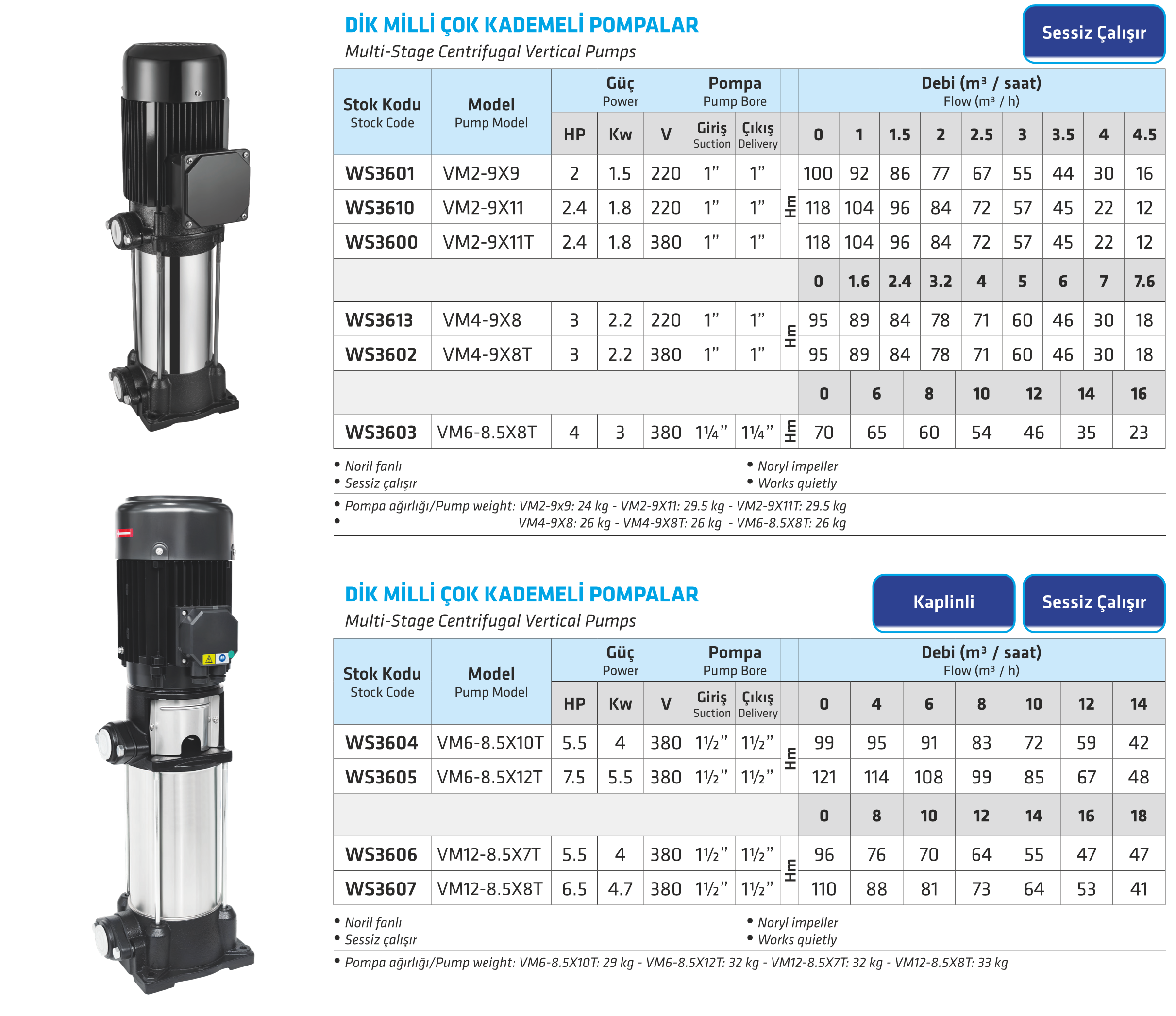

Resmi performans tablosunda 0–14 m³/h debi aralığında basma yüksekliği sırasıyla 99, 95, 91, 83, 72, 59 ve 42 mSS değerindedir. Nihai seçim, tesisat eğrisi, emiş koşulları ve akışkan özellikleriyle birlikte yapılmalıdır.
| Model | Water Sound VM6-8.5X10T (stok kodu WS-3604) |
|---|---|
| Pompa tipi | Dik milli, çok kademeli santrifüj pompa |
| Çark | Noryl/Noril |
| Motor gücü | 4 kW / 5,5 HP |
| Besleme | 380 V / 50 Hz |
| Motor devri | 2900 d/dak (kayıt bilgisi) |
| Bağlantılar | Emiş 1½ inç, basma 1½ inç |
| Ağırlık | 29 kg |
| Performans noktaları | 0 m³/h = 99 mSS; 4 = 95 mSS; 6 = 91 mSS; 8 = 83 mSS; 10 = 72 mSS; 12 = 59 mSS; 14 = 42 mSS |
| Maksimum debi | 14 m³/h (resmi tablo) |
| Seçim | Çalışma noktası üretici tablosu ile sistem eğrisinin kesişiminden belirlenmelidir |
Temiz su temini, basınçlandırma, hidrofor, sulama, yıkama ve proses suyu transferi uygulamalarında kullanılabilir. Sıvının katı parçacık içeriği, kimyası, sıcaklığı ve viskozitesi; Noryl çark, salmastra ve diğer ıslak parçaların uygunluğu açısından ayrıca değerlendirilmelidir.
Pompa kuru çalıştırılmamalı; yeterli emiş koşulları, doğru elektrik koruması, boru hattı yüklerinden arındırılmış montaj ve bakım erişimi sağlanmalıdır. Devreye alma ve bakım yetkin personelce yapılmalıdır.
