Wilo Yonos MAXO 65/0,5-12 PN6/10; P/N 2120654 olan, elektronik kontrollü ve yüksek verimli ıslak rotorlu in-line sirkülasyon pompasıdır. DN65 bağlantı, 340 mm montaj boyu, 46,3 m³/saate kadar debi, 11,7 m’ye kadar basma yüksekliği ve 1~230 V ±%10 / 50-60 Hz besleme sunar.
Üretici verisine göre P2 motor gücü 670 W, P1 güç tüketim aralığı 40…800 W, akım aralığı 0,30…3,50 A ve devir aralığı 800…2800 d/dak’tır. Δp-v, Δp-c ve üç sabit devir modu; LED hedef değer/hata kodu göstergesi, Wilo fiş, SSM ile Connect modülü üzerinden Ext. OFF ve ana/yedek işlevleri değişken debili devrelerde kontrol olanağı sağlar.

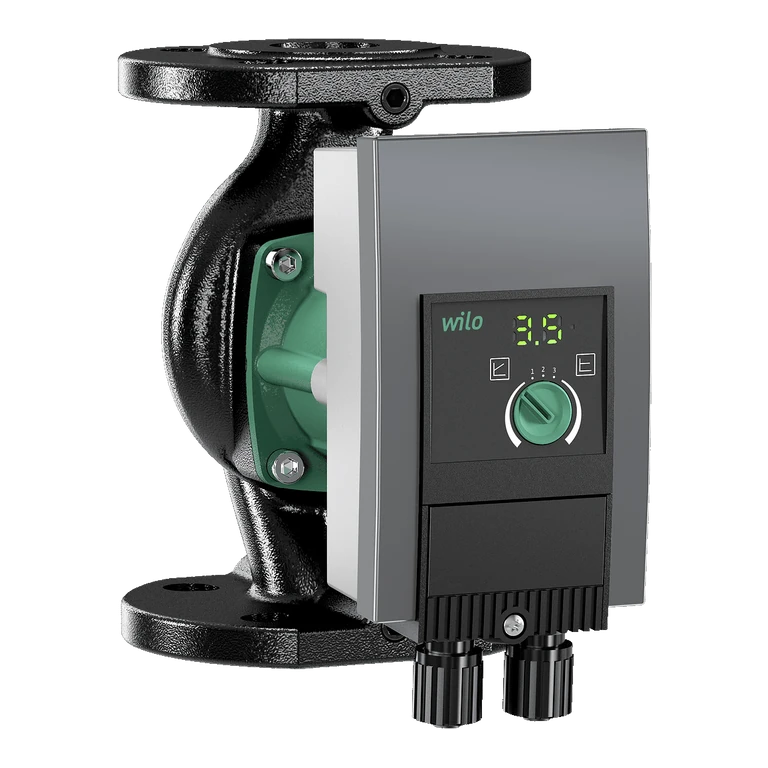

Görsel notu: Ana görsel, Wilo’nun P/N 2120654 ürün sayfasına bağlı Yonos MAXO flanşlı seri görselidir; üzerindeki etiket/seri numarası bu varyantı tek başına doğrulamaz. İkinci görsel, aynı exact P/N sayfasından alınmış resmî ölçü çizimidir. Ürün seçimi görsele göre değil P/N ve teknik verilere göre yapılmalıdır.
| Model / tip | Wilo Yonos MAXO 65/0,5-12 PN6/10 |
|---|---|
| Wilo ürün numarası | 2120654 |
| Pompa tipi | Elektronik kontrollü, ıslak rotorlu in-line sirkülasyon pompası |
| Maksimum debi (Qmax) | 46,3 m³/sa |
| Maksimum basma yüksekliği (Hmax) | 11,7 m |
| Besleme | 1~230 V ±%10, 50/60 Hz |
| Akım aralığı (Imin/Imax) | 0,30 / 3,50 A |
| Nominal motor gücü (P2) | 670 W |
| Güç tüketimi (P1) | 40…800 W |
| Devir aralığı | 800…2800 d/dak |
| Enerji verimlilik indeksi (EEI) | ≤0,20 |
| Akışkan sıcaklığı | -20…+110 °C |
| Ortam sıcaklığı | -20…+40 °C |
| Azami işletme basıncı | PN10 / 10 bar |
| Bağlantılar | DN65 / DN65, kombinasyon flanşı PN6/10 |
| Montaj boyu (L0) | 340 mm |
| Ürün ölçüleri (U × G × Y) | 340 × 194 × 411 mm |
| Net / brüt ağırlık | 25,8 / 29,3 kg |
| Koruma / yalıtım sınıfı | IPX4D / F |
| Kablo rakorları | 2 × M20 × 1,5 |
| Pompa gövdesi | Pik döküm |
| Çark | PPE/PS-GF30 |
| Mil | Paslanmaz çelik |
| Yatak | Karbon grafit |
| Kontrol ve iletişim fonksiyonları | |
| Δp-v, Δp-c ve üç sabit devir modu | |
| LED hedef değer ve hata kodu gösterimi | |
| Wilo fiş ve SSM çıkışı | |
| Connect Yonos MAXO modülüyle Ext. OFF ve ana/yedek işlevleri | |
| Kullanım alanları | |
| Isıtma sistemleri | |
| Havalandırma ve iklimlendirme devreleri | |
| Uygun şartlardaki kapalı devre su/glikol sirkülasyonu |
Seçim notu: Debi/basma yüksekliği, akışkan sıcaklığı, glikol oranı, karşı flanş uygunluğu ve elektrik bağlantısı projeye göre yetkin personel tarafından doğrulanmalıdır. P/N 2120654 için Wilo’nun yayımladığı fotoğraf seri düzeyindedir; ikinci görsel bu varyanta ait resmî ölçü çizimidir. Kesin ürün seçimi görsele göre değil P/N ve teknik verilere göre yapılmalıdır.
