Wilo Yonos MAXO 50/0,5-16 PN6/10; P/N 2120652 olan, elektronik kontrollü ve yüksek verimli ıslak rotorlu in-line sirkülasyon pompasıdır. Bu DN50 varyant 47,8 m³/saate kadar debi, 16,6 m’ye kadar basma yüksekliği, 1~230 V ±%10 / 50-60 Hz besleme ve 340 mm montaj boyu sunar.
Önceki kısa kayıttaki 1,25 kW değeri P2 motor gücü değildir: üreticiye göre P2 1050 W, P1 güç tüketim aralığı ise 40…1250 W’tır. Δp-v, Δp-c ve üç sabit devir modu; LED hedef değer/hata kodu göstergesi, Wilo fiş, SSM ile isteğe bağlı Connect Yonos MAXO modülü üzerinden ana/yedek çoklu pompa ve Ext. OFF/SSM-SBM işlevleri, değişken debili devrelerde kontrol olanağı sağlar.

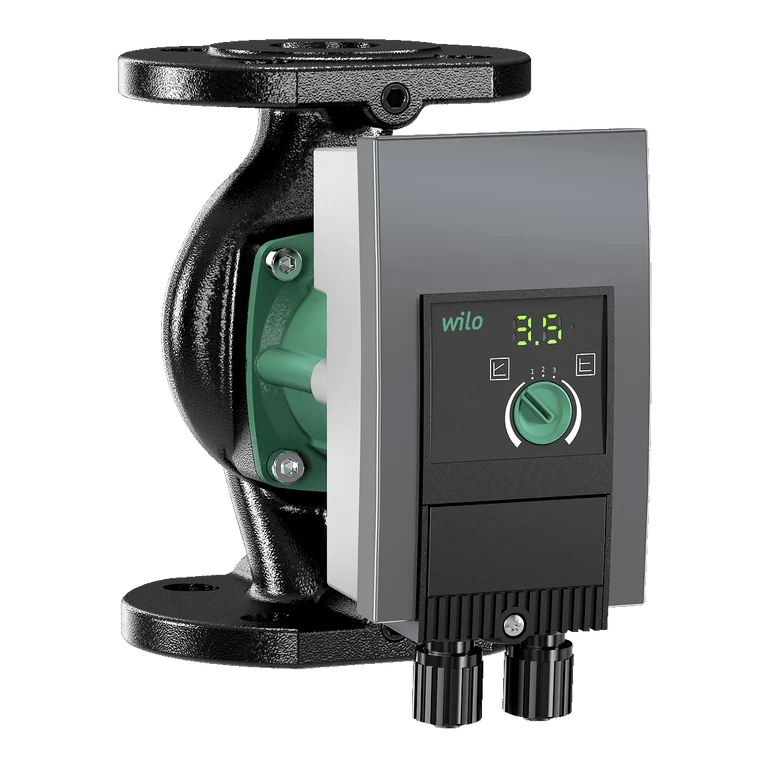

Görsel notu: Wilo’nun P/N 2120652 ürün sayfasında flanşlı Yonos MAXO serisine ait resmî görsel kullanılır; P/N’e özgü ayrı seri numarası fotoğrafı yayımlanmamıştır. Galeri, bu resmî seri görünümü ile aynı kaynaktan hazırlanan kontrol ünitesi detay kırpımından oluşur. Kesin çalışma noktası tesisat eğrisi, minimum giriş basıncı ve akışkan özellikleriyle doğrulanmalıdır.
| Model / tip | Wilo Yonos MAXO 50/0,5-16 PN6/10 |
|---|---|
| Wilo ürün numarası | 2120652 |
| Pompa tipi | Elektronik kontrollü, ıslak rotorlu in-line sirkülasyon pompası |
| Maksimum debi (Qmax) | 47,8 m³/sa |
| Maksimum basma yüksekliği (Hmax) | 16,6 m |
| Besleme | 1~230 V ±%10, 50/60 Hz |
| Akım aralığı (Imin/Imax) | 0,30 / 5,50 A |
| Nominal motor gücü (P2) | 1050 W |
| Güç tüketimi (P1) | 40…1250 W |
| Devir aralığı | 800…3300 d/dak |
| Enerji verimlilik indeksi (EEI) | ≤0,20 |
| Akışkan sıcaklığı | -20…+110 °C |
| Ortam sıcaklığı | -20…+40 °C |
| Asgari giriş basma yüksekliği (50 / 95 / 110 °C) | 7 / 15 / 23 m |
| Azami işletme basıncı | PN10 / 10 bar |
| Bağlantılar | DN50 kombi flanş, PN6/10 |
| Montaj boyu (L0) | 340 mm |
| Ürün ölçüleri (U × Y × G) | 340 × 392 × 183 mm |
| Net / brüt ağırlık | 25,0 / 28,5 kg |
| Koruma / yalıtım sınıfı | IPX4D / F |
| Kablo rakorları | 2 × M20 × 1,5 |
| Pompa gövdesi | Pik döküm |
| Çark | PPE/PS-GF30 |
| Mil | Paslanmaz çelik |
| Yatak | Karbon grafit |
| Kontrol ve iletişim fonksiyonları | |
| Δp-v, Δp-c ve üç sabit devir modu | |
| LED hedef değer ve hata kodu gösterimi | |
| Wilo fiş ve SSM çıkışı | |
| Connect Yonos MAXO modülüyle ana/yedek çoklu pompa; Ext. OFF ile SSM/SBM işlevleri | |
| Kullanım alanları | |
| Isıtma sistemleri | |
| Soğutulmuş/soğutma suyu ve iklimlendirme devreleri | |
| Kapalı endüstriyel devreler ve uygun solar uygulamaları | |
| En fazla 1 | 1 su/glikol karışımları |

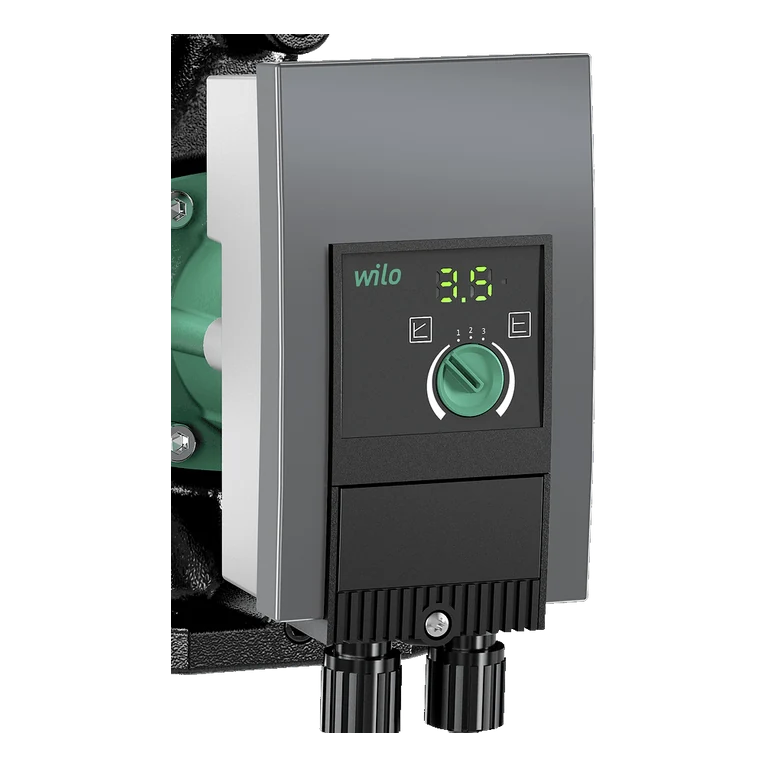

Seçim notu: Debi/basma yüksekliği, minimum giriş basıncı, akışkan sıcaklığı, glikol oranı ve elektrik bağlantısı projeye göre yetkin personel tarafından doğrulanmalıdır. Bu ürün içme suyu veya gıda uygulaması için değildir. DN50 kombi flanşı PN6 ve PN16 karşı flanşlarla uyumludur; nihai flanş/conta seçimi tesisat standardına göre yapılmalıdır. Galerideki ikinci görsel, aynı resmî seri görselinden kontrol ünitesini göstermek üzere hazırlanmış detay kırpımıdır.
