Wilo Yonos MAXO 40/0,5-12 PN6/10; P/N 2120647 olan, elektronik kontrollü ve yüksek verimli ıslak rotorlu in-line sirkülasyon pompasıdır. Bu DN40 varyant 24,8 m³/saate kadar debi, 12,6 m’ye kadar basma yüksekliği, 1~230 V ±%10 / 50-60 Hz besleme ve 250 mm montaj boyu sunar.
Önceki kısa kayıttaki 0,55 kW değeri P2 motor gücü değildir: üreticiye göre P2 450 W, P1 güç tüketim aralığı ise 15…550 W’tır. Δp-v, Δp-c ve üç sabit devir modu; LED hedef değer/hata kodu göstergesi, Wilo fiş, SSM ile isteğe bağlı Connect Yonos MAXO modülü üzerinden ana/yedek çoklu pompa ve Ext. OFF/SSM-SBM işlevleri, değişken debili ısıtma-soğutma devreleri için işletme esnekliği sağlar.

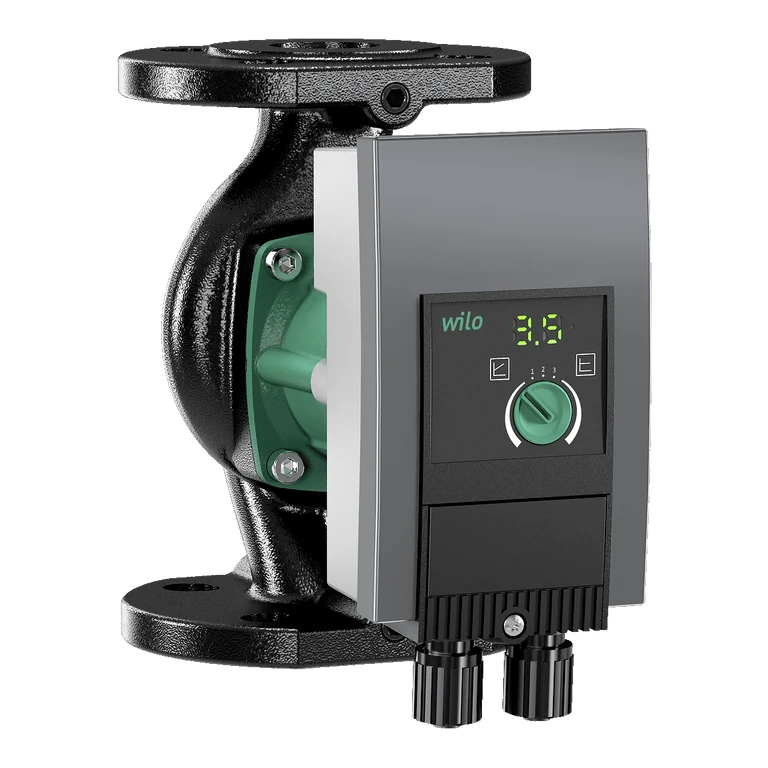

Galeri, Wilo’nun P/N 2120647 ürün sayfasına bağlı resmî ürün görseli ile aynı kaynaktan hazırlanan kontrol ünitesi detay kırpımından oluşur. Kesin çalışma noktası tesisat eğrisi, minimum giriş basıncı ve akışkan özellikleriyle doğrulanmalıdır.
| Model / tip | Wilo Yonos MAXO 40/0,5-12 PN6/10 |
|---|---|
| Wilo ürün numarası | 2120647 |
| Pompa tipi | Elektronik kontrollü, ıslak rotorlu in-line sirkülasyon pompası |
| Maksimum debi (Qmax) | 24,8 m³/sa |
| Maksimum basma yüksekliği (Hmax) | 12,6 m |
| Besleme | 1~230 V ±%10, 50/60 Hz |
| Akım aralığı (Imin/Imax) | 0,17 / 2,40 A |
| Nominal motor gücü (P2) | 450 W |
| Güç tüketimi (P1) | 15…550 W |
| Devir aralığı | 950…4600 d/dak |
| Enerji verimlilik indeksi (EEI) | ≤0,20 |
| Akışkan sıcaklığı | -20…+110 °C |
| Ortam sıcaklığı | -20…+40 °C |
| Asgari giriş basma yüksekliği (50 / 95 / 110 °C) | 5 / 12 / 18 m |
| Azami işletme basıncı | PN10 / 10 bar |
| Bağlantılar | DN40 / DN40, PN6/10 |
| Montaj boyu (L0) | 250 mm |
| Ürün ölçüleri (U × G × Y) | 277 × 151 × 326 mm |
| Net / brüt ağırlık | 13,0 / 14,9 kg |
| Koruma / yalıtım sınıfı | IPX4D / F |
| Kablo rakorları | 2 × M20 × 1,5 |
| Pompa gövdesi | Pik döküm |
| Çark | PPS-GF40 |
| Mil | Paslanmaz çelik |
| Yatak | Karbon grafit |
| Kontrol ve iletişim fonksiyonları | |
| Δp-v, Δp-c ve üç sabit devir modu | |
| LED hedef değer ve hata kodu gösterimi | |
| Wilo fiş ve SSM çıkışı | |
| Connect Yonos MAXO modülüyle ana/yedek çoklu pompa; Ext. OFF ile SSM/SBM işlevleri | |
| Kullanım alanları | |
| Isıtma sistemleri | |
| Havalandırma ve iklimlendirme devreleri | |
| Uygun şartlardaki kapalı devre su/glikol sirkülasyonu |

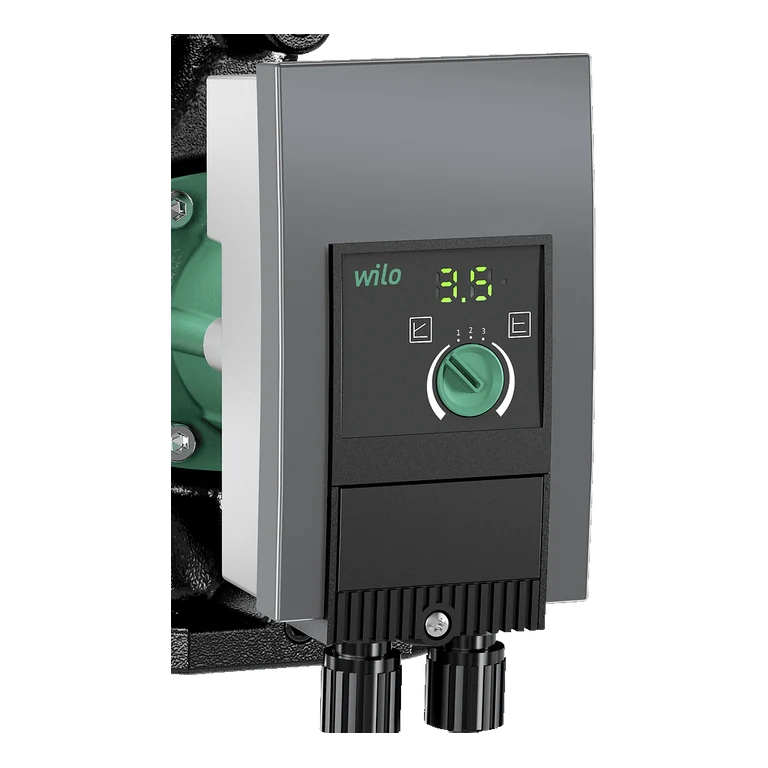

Seçim notu: Debi/basma yüksekliği, minimum giriş basıncı, akışkan sıcaklığı, glikol oranı ve elektrik bağlantısı projeye göre yetkin personel tarafından doğrulanmalıdır. Bu ürün içme suyu uygulaması için değildir; Wilo’nun Z varyantı ayrı bir kullanım sınıfıdır. Galerideki ikinci görsel, aynı resmî P/N ürün görselinden kontrol ünitesini göstermek üzere hazırlanmış detay kırpımıdır.
