Wilo Yonos MAXO 30/0,5-10 PN10; P/N 2120643 olan, elektronik kontrollü ve yüksek verimli ıslak rotorlu in-line sirkülasyon pompasıdır. Bu DN30 varyant 9,5 m³/saate kadar debi, 10,9 m’ye kadar basma yüksekliği, 1~230 V ±%10 / 50-60 Hz besleme ve 180 mm montaj boyu sunar.
Önceki kısa kayıttaki 0,19 kW değeri P2 motor gücü değildir: üreticiye göre P2 145 W, P1 güç tüketim aralığı ise 5…190 W’tır. Δp-v, Δp-c ve üç sabit devir modu; LED hedef değer/hata kodu göstergesi, Wilo fiş, SSM ile Connect modülü üzerinden Ext. OFF ve ana/yedek işlevleri, değişken debili sirkülasyon devrelerinde kontrol olanağı sağlar.

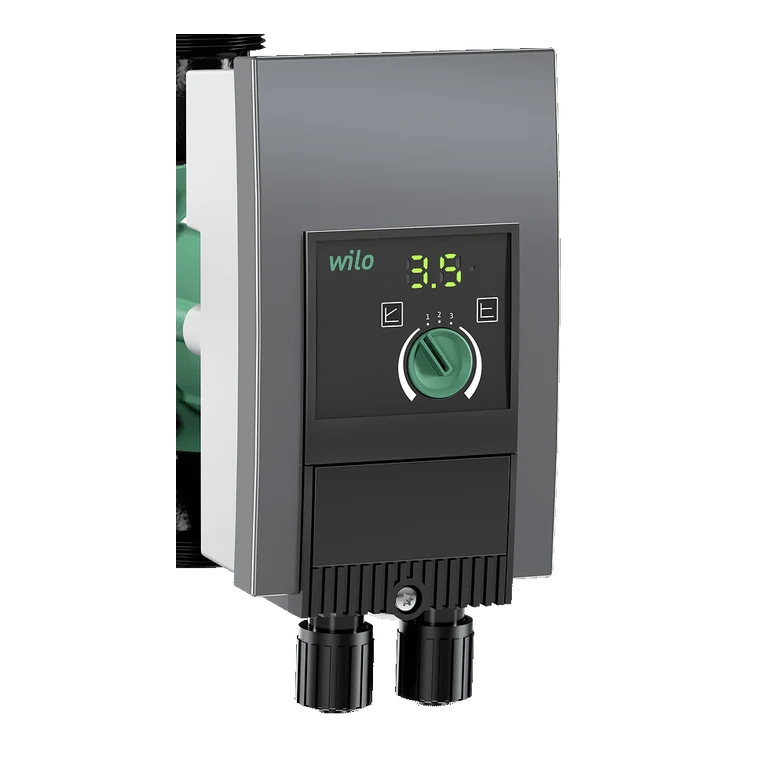

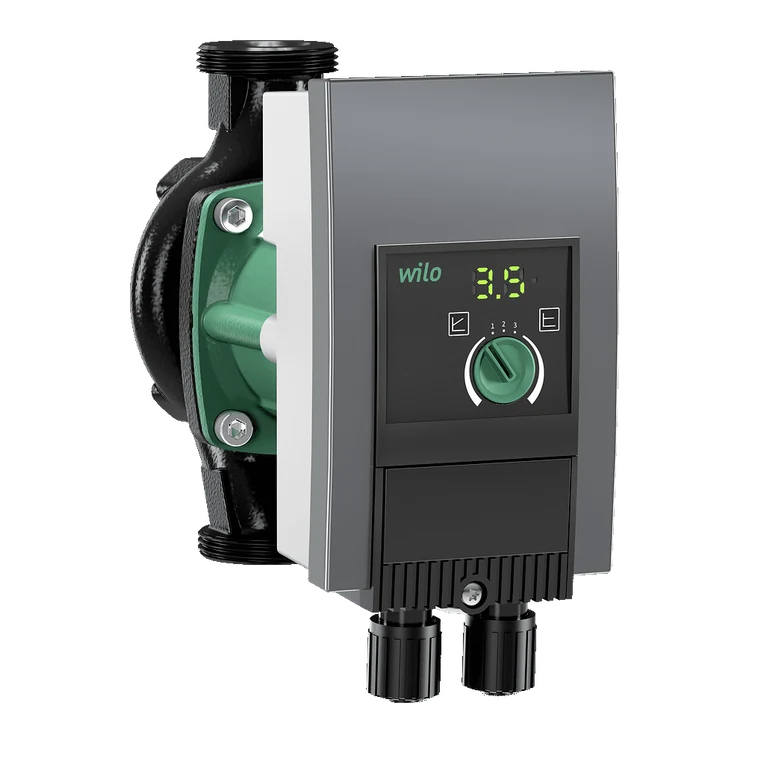

Görsel notu: Wilo’nun P/N 2120643 ürün sayfasına bağlı görselinin medya başlığı Yonos MAXO seri düzeyindedir; P/N’e özgü bağımsız fotoğraf doğrulanmamıştır. Galeri, bu resmî seri görünümü ile aynı kaynaktan hazırlanan kontrol ünitesi detay kırpımından oluşur. Kesin çalışma noktası tesisat eğrisi ve akışkan özellikleriyle doğrulanmalıdır.
| Model / tip | Wilo Yonos MAXO 30/0,5-10 PN10 |
|---|---|
| Wilo ürün numarası | 2120643 |
| Pompa tipi | Elektronik kontrollü, ıslak rotorlu in-line sirkülasyon pompası |
| Maksimum debi (Qmax) | 9,5 m³/sa |
| Maksimum basma yüksekliği (Hmax) | 10,9 m |
| Besleme | 1~230 V ±%10, 50/60 Hz |
| Akım aralığı (Imin/Imax) | 0,10 / 1,50 A |
| Nominal motor gücü (P2) | 145 W |
| Güç tüketimi (P1) | 5…190 W |
| Devir aralığı | 1000…4450 d/dak |
| Enerji verimlilik indeksi (EEI) | ≤0,20 |
| Akışkan sıcaklığı | -20…+110 °C |
| Ortam sıcaklığı | -20…+40 °C |
| Azami işletme basıncı | PN10 / 10 bar |
| Bağlantılar | G 2 / Rp 1½, DN30 |
| Montaj boyu (L0) | 180 mm |
| Ürün ölçüleri (U × G × Y) | 180 × 102 × 224 mm |
| Net / brüt ağırlık | 4,6 / 5,9 kg |
| Koruma / yalıtım sınıfı | IPX4D / F |
| Kablo rakorları | 2 × M20 × 1,5 |
| Pompa gövdesi | Pik döküm |
| Çark | PPS-GF40 |
| Mil | Paslanmaz çelik |
| Yatak | Karbon grafit |
| Kontrol ve iletişim fonksiyonları | |
| Δp-v, Δp-c ve üç sabit devir modu | |
| LED hedef değer ve hata kodu gösterimi | |
| Wilo fiş ve SSM çıkışı | |
| Connect Yonos MAXO modülüyle Ext. OFF ve ana/yedek işlevleri | |
| Kullanım alanları | |
| Isıtma sistemleri | |
| Havalandırma ve iklimlendirme devreleri | |
| Uygun şartlardaki kapalı devre su/glikol sirkülasyonu |
Seçim notu: Debi/basma yüksekliği, akışkan sıcaklığı, glikol oranı ve elektrik bağlantısı projeye göre yetkin personel tarafından doğrulanmalıdır. P/N 2120643 için ayrı bir ürün fotoğrafı yayımlanmadığından ana görsel resmî Yonos MAXO seri görselidir; ikinci görsel aynı kaynaktan kontrol ünitesini göstermek üzere hazırlanmış detay kırpımıdır. Ürün seçimi görsele göre değil P/N ve teknik verilere göre yapılmalıdır.
