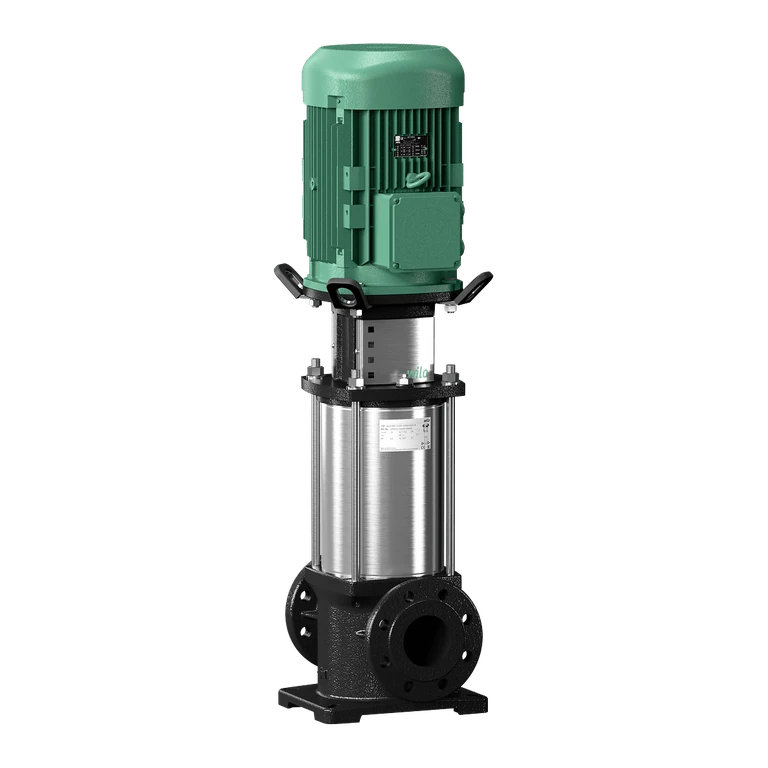

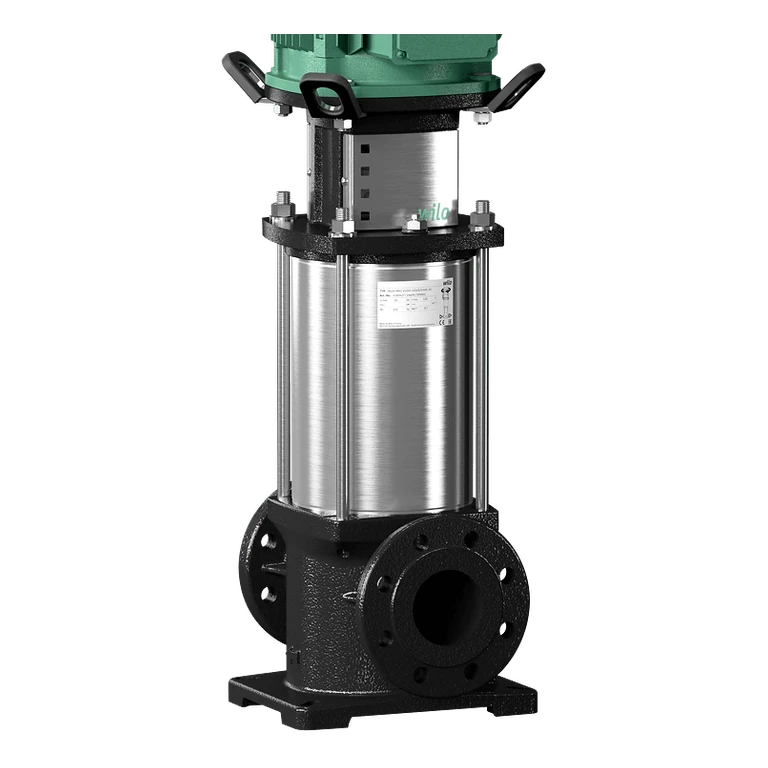

Wilo Helix FIRST V 410-5/16/E/S/400-50; in-line bağlantılı, dikey tip, kendinden emişli olmayan yüksek basınçlı çok kademeli santrifüj pompadır. IEC standart motor ile pompa mili kelepçeli kaplinle birleştirilir; ayrı lantern rulmanı eksenel kuvvetlerin güvenli taşınmasını destekler. Kompakt tasarımı, lazer kaynaklı hidrolikleri ve korozyona dayanımlı paslanmaz çelik kademeleriyle su dağıtımı ve proses uygulamalarına uygundur.
Resmî Wilo ürün numarası 4201097 olan PN16 varyant; 3×400 V / 50 Hz besleme, 1,50 kW P2 motor gücü, 3,0 A nominal akım ve 2900 d/d hıza sahiptir. Nominal debi sınıfı 4 m³/h, emiş ve basma bağlantıları G1’dir.
| Model / tip | Wilo Helix FIRST V 410-5/16/E/S/400-50 |
|---|---|
| Wilo ürün numarası | 4201097 |
| EAN | 4048482590721 |
| Pompa tipi | Dikey, yüksek basınçlı, çok kademeli, kendinden emişli olmayan in-line santrifüj pompa |
| Nominal debi sınıfı | 4 m³/h |
| Minimum verim indeksi (MEI) | 0,70 |
| Azami giriş basıncı | 10 bar |
| Azami işletme basıncı | PN16 / 16 bar |
| Akışkan sıcaklığı | -20…+120 °C |
| Ortam sıcaklığı | -15…+50 °C |
| Besleme | 3×400 V, 50 Hz (±%10) |
| Motor çıkış gücü (P2) | 1,50 kW |
| Nominal akım | 3,0 A |
| Motor hızı | 2900 d/d |
| Motor verim sınıfı | IE3 |
| Güç faktörü (cos φ) | 0,85 |
| Motor verimi (%50 / %75 / %100 yük) | %80,9 / %83,8 / %84,2 |
| Yolverme şekli | Doğrudan yol verme (DOL) |
| İzolasyon sınıfı | F |
| Koruma sınıfı | IP55 |
| Emiş / basma bağlantısı | G1 / G1 |
| Pompa gövdesi ve lantern | Gri döküm, KTL kaplamalı |
| Çark | Paslanmaz çelik |
| Kademe odası | Paslanmaz çelik |
| Mil | Paslanmaz çelik |
| Mekanik salmastra | BQ1EGG |
| Conta malzemesi | EPDM |
| Ürün ölçüleri (U×G×Y) | 204 × 212 × 803 mm |
| Net / brüt ağırlık | 40,6 / 48,6 kg |
| Kaplin | Sağlam kaplin muhafazalı, kelepçeli kaplin bağlantısı |
| Kullanım alanları | |
| Su dağıtımı ve basınç yükseltme sistemleri | |
| Endüstriyel sirkülasyon ve proses suyu uygulamaları | |
| Kapalı devre soğutma sistemleri | |
| Yangın söndürme, yıkama ve sulama sistemleri |
Seçim ve kurulum notu: Pompa seçimi gerçek çalışma noktası, giriş basıncı, NPSH koşulları, akışkan sıcaklığı ve PN16 sınırına göre yapılmalıdır. Motor koruması standart kapsamda olmayabilir; saha motor koruma düzeni uygulamaya göre sağlanmalıdır. Terminal kutusunun yönü tesisat ihtiyacına göre değiştirilebilir.
