Wilo Atmos GIGA-I 65/150-11/2; tek kademeli, salmastralı in-line santrifüj pompadır. DN65 flanşlı hat üstü montaja veya kaide üzerinde kuruluma uygundur. Wilo'nun ürün bilgisinde su ve şartları doğrulanmış su-glikol karışımları için kullanım notları bulunur; akışkan ve salmastra seçimi sıcaklık ile glikol oranına göre yapılmalıdır.
Resmî Wilo ürün numarası 2220168 olan varyant; 3×400 V / 50 Hz besleme, 11 kW P2 motor gücü, 21,3 A nominal akım ve 2900 d/d motor hızına sahiptir. IE3 verim sınıflı motor, IP55 koruma, F izolasyon sınıfı ve entegre PTC sargı koruması ile sunulur.
| Model / tip | Wilo Atmos GIGA-I 65/150-11/2 |
|---|---|
| Wilo ürün numarası | 2220168 |
| EAN | 4062679222103 |
| Pompa tipi | Tek kademeli, salmastralı in-line santrifüj pompa |
| Kurulum | Boru hattı üzerinde veya kaide üzerinde |
| Minimum verim indeksi (MEI) | 0,4 |
| Besleme | 3×400 V, 50 Hz (±%10) |
| Kutup sayısı / motor hızı | 2 kutup / 2900 d/d |
| Motor çıkış gücü (P2) | 11 kW |
| Nominal akım | 21,3 A |
| Verim sınıfı | IE3 |
| Güç faktörü (cos φ) | 0,83 |
| Motor verimi (%50 / %75 / %100 yük) | %87,6 / %89,9 / %91,2 |
| İzolasyon sınıfı | F |
| Koruma sınıfı | IP55 |
| Sargı koruması | Entegre PTC |
| Emiş / basma bağlantısı | DN65 / DN65 |
| Flanşlar arası uzunluk (L0) | 430 mm |
| Nominal basınç | PN16; +120 °C'ye kadar 16 bar, +140 °C'de 13 bar |
| Akışkan sıcaklığı | -20…+140 °C |
| Ortam sıcaklığı | 0…+40 °C |
| Uygulama akışkanı | Su ve Wilo şartlarıyla doğrulanmış su-glikol karışımları |
| Pompa gövdesi / lantern | 5.1301, EN-GJL-250 gri dökme demir, KTL kaplamalı |
| Çark | EN-GJL-200 gri dökme demir |
| Mil | Paslanmaz çelik |
| Mekanik salmastra | AQ1EGG |
| Ürün ölçüleri (U×G×Y) | 843 × 350 × 480 mm |
| Net / brüt ağırlık | 158 / 201 kg |
| Kullanım alanları | |
| Isıtma, soğutma ve HVAC devrelerinde uygun akışkanların sirkülasyonu | |
| Bina teknik tesisatları ve merkezi enerji devreleri | |
| Su/glikol bazlı proses sirkülasyon hatları; akışkan ve salmastra koşulları doğrulanarak | |
| DN65 flanşlı in-line kurulum gerektiren ticari ve endüstriyel uygulamalar |
Seçim ve kurulum notu: Pompa seçimi gerçek debi-basma yüksekliği ihtiyacı, sistem basıncı, NPSH koşulları ve akışkanın glikol oranına göre yapılmalıdır. Wilo'nun exact ürün notu, su-glikol karışımında 40 °C'ye kadar %20-%40 hacim oranını belirtir; %40-%50 oran veya 40-120 °C aralığında alternatif salmastra gereksinimi ile S1 varyantı ayrıca değerlendirilmelidir. Entegre PTC sargı koruması saha motor koruma şalteri ve kumanda düzeniyle doğru bağlanmalıdır.

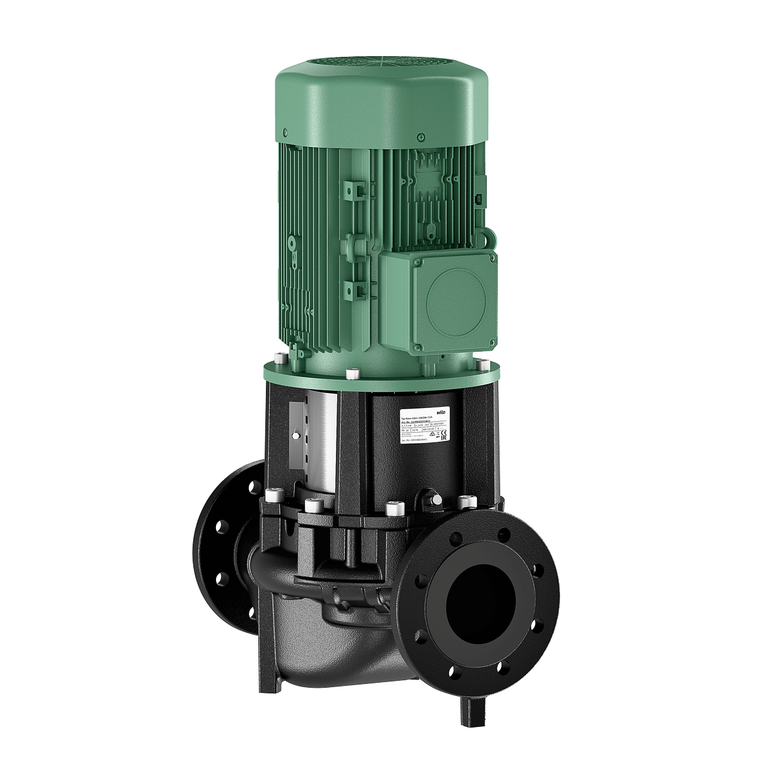

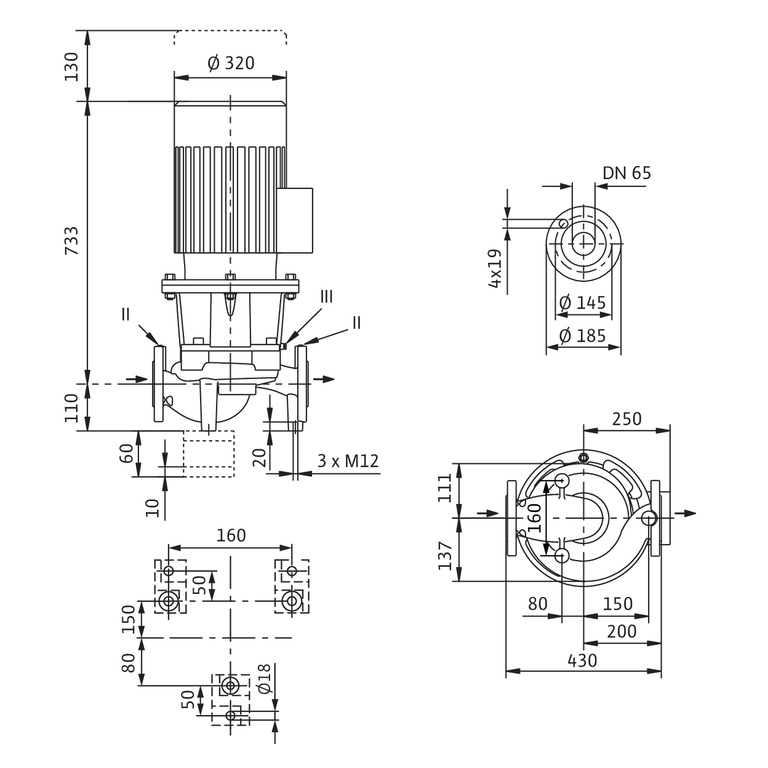

Görseller, Wilo'nun resmî ürün fotoğrafını ve 2220168'e ait ölçü çizimini gösterir. Son teslimat ve montaj öncesinde ürün etiketini, elektrik verilerini ve proje çalışma noktasını doğrulayın.
