Water Sound WS2743, üreticinin resmî teknik tablosunda CHM4-7-1.1T modeliyle eşleştirilmiş ekonomik yatık milli çok kademeli santrifüj pompadır. Tablo, bu T varyantı için 1,5 HP / 1,1 kW, 380 V, 1¼ inç emiş ve 1 inç basma bağlantısını doğrudan verir.

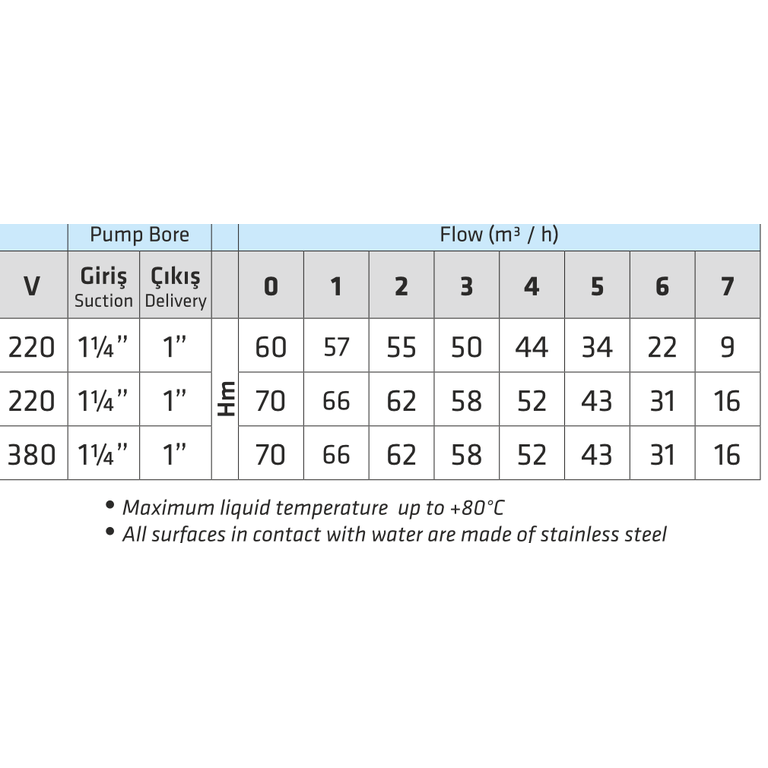

Yayımlanan H–Q referansı 0/1/2/3/4/5/6/7 m³/h debilerinde sırasıyla 70/66/62/58/52/43/31/16 mSS’dir. Bu değerler açık kaynak tablosundaki pompa eğrisi noktalarıdır; gerçek çalışma noktası tesis eğrisi, emiş koşulları ve akışkan özellikleriyle ayrıca belirlenmelidir.

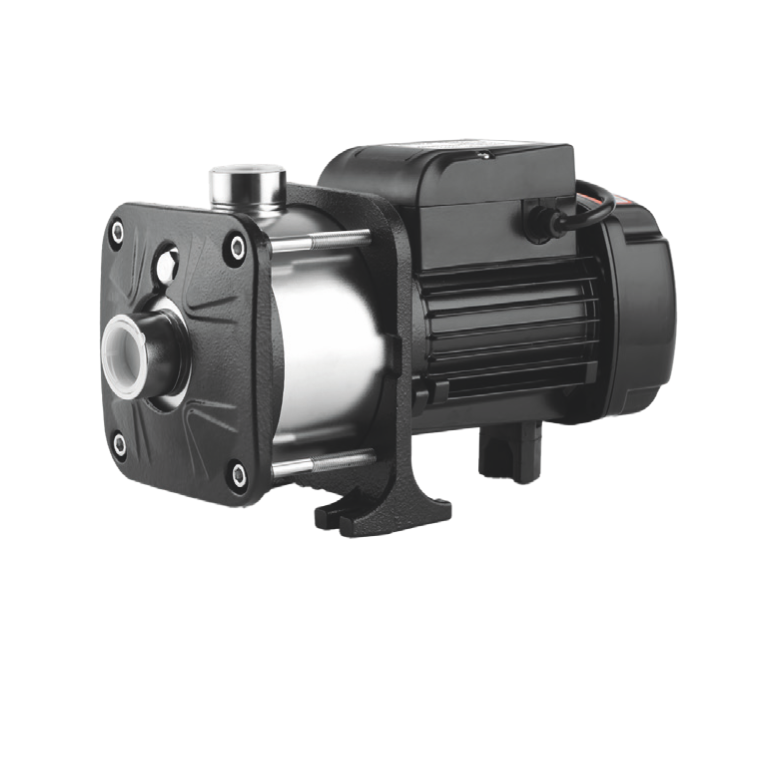

Kimlik ve malzeme sınırı: Üretici, suyla temas eden yüzeylerin paslanmaz çelik olduğunu belirtir; exact WS2743 için AISI derecesi yayımlanmadığından önceki kayıt başlığındaki AISI304 kesin teknik kimlik olarak korunmamıştır. Ana fotoğraf CHM4 seri görünümüdür; aynı üretici tablosunda WS2743 satırı yer alsa da fotoğraf tek başına seri/etiket kanıtı değildir.

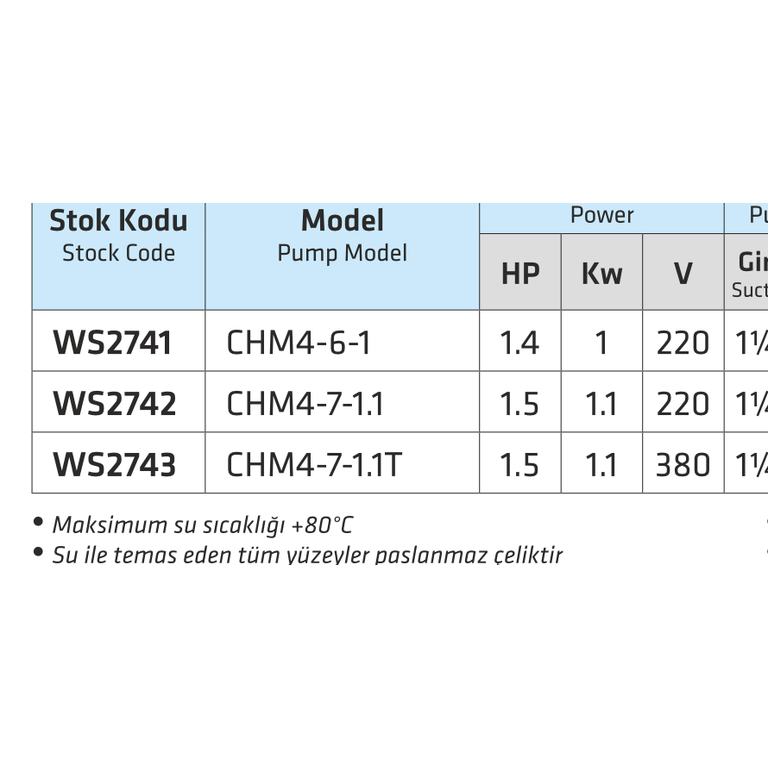

| Üreticinin WS2743 satırında yayımladığı veriler | |
|---|---|
| Stok kodu / model | WS2743 / CHM4-7-1.1T. |
| Motor | 1,5 HP; 1,1 kW; 380 V. |
| Pompa bağlantıları | 1¼ inç emiş, 1 inç basma. |
| Yayımlanan H–Q noktaları | 0/1/2/3/4/5/6/7 m³/h için 70/66/62/58/52/43/31/16 mSS. |
| Sıvı sıcaklığı | En çok +80 °C. |
| Malzeme kapsamı | Su ile temas eden yüzeyler paslanmaz çeliktir; exact AISI kalite derecesi resmî satırda verilmemiştir. |
| Seçim sınırı | |
| 2900 d/d, ağırlık, mekanik salmastra, koruma sınıfı, minimum/ortam sıcaklığı ve kesin AISI kalite derecesi için bu exact T varyantında açık resmî değer bulunmadığından teklif/nameplate doğrulanmalıdır. | |
| Tablodaki H–Q değerleri seçim referansıdır; pompayı sabit çalışma garantisi veya her akışkan için uygunluk iddiası olarak yorumlamayın. |
Ürün datasheeti, marka katalogları ve ek teknik dosyalar burada toplanır.
Kullanım alanları: Malzeme ve salmastra uyumluluğu doğrulandıktan sonra temiz veya düşük askıda katı içeren suyun transferi, basınçlandırılması, uygun sulama ve proses suyu uygulamaları için değerlendirilebilir.
Seçim notu: Akışkanın kimyası, sıcaklığı, viskozitesi, katı içeriği, emiş koşulu/NPSH, tesis eğrisi ve gerçek basınç sınırları nihai seçimi belirler. Aşındırıcı katı, agresif kimyasal veya tabloda yer almayan çalışma koşulları için üretici teklifini teyit edin.
Kaynak notu: Bu kayıttaki teknik tablo Water Sound/Ayber Teknik’in birinci taraf sitesinden alınmıştır. İndirilebilir, exact WS2743 PDF teknik föyü veya kullanım kılavuzu açık kaynakta bulunmadığından belge alanı boş bırakılmıştır.
