Water Sound WS1003, üreticinin resmî teknik kartındaki BK200D (316) satırıyla eşleştirilmiştir. Exact satırda 2 HP / 1,5 kW, 220 V, 2 inç emiş ve 2 inç basma bağlantıları yayımlanır.
BK200D/WS1003 satır grubu için yayımlanan H–Q referansı 0/6/12/18/24/33/42 m³/sa debilerinde sırasıyla 14/12,7/12/11,2/10/8,3/6,5 Hm’dir. Bu değerler resmî tablodaki seçim noktalarıdır; gerçek çalışma noktası tesis eğrisi, emiş koşulları ve akışkan özellikleriyle ayrıca belirlenmelidir.

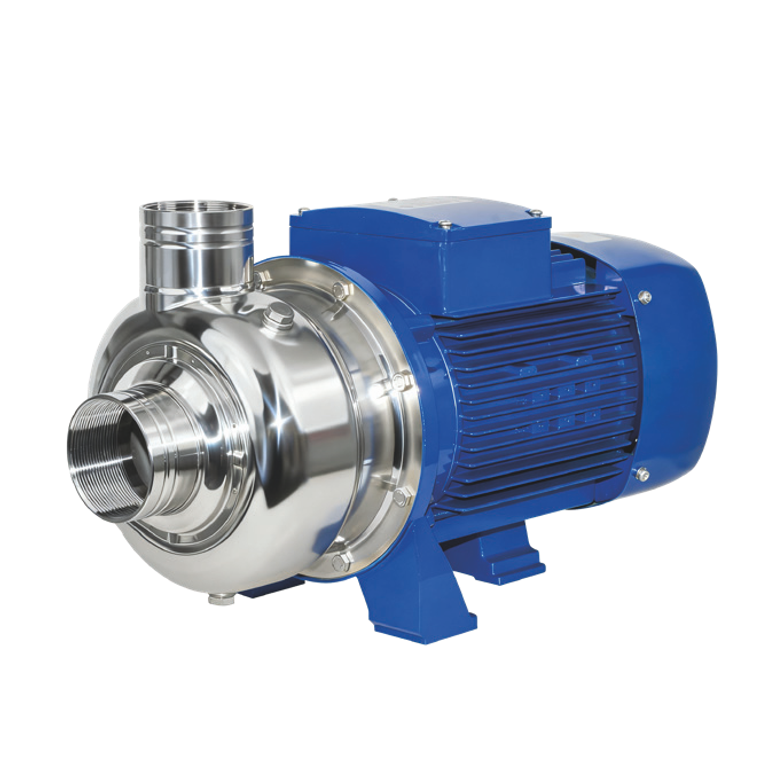

Malzeme ve görsel sınırı: Kartta model işareti “(316)” olarak verilir; kaynakta ayrı bir AISI standardı veya sertifika yayımlanmadığından daha ileri malzeme iddiası yapılmaz. Ana görsel resmî BK200 ailesi görünümüdür; WS1003 için tekil fiziksel teslimat fotoğrafı olarak sunulmaz.
| Üreticinin WS1003 satırında yayımladığı veriler | |
|---|---|
| Stok kodu / model | WS1003 / BK200D (316). |
| Motor | 2 HP; 1,5 kW; 220 V. |
| Pompa bağlantıları | 2 inç emiş; 2 inç basma. |
| Yayımlanan H–Q noktaları | 0/6/12/18/24/33/42 m³/sa için 14/12,7/12/11,2/10/8,3/6,5 Hm. |
| BK200 grup ağırlığı | Resmî kartın BK200 notunda 16 kg. |
| Kaynak ve seçim sınırı | |
| Resmî kart aileyi açık fanlı olarak adlandırır; bu sayfada kaynakta geçmeyen motor devri, frekans, sıcaklık, basınç, IP sınıfı veya kesin AISI standardı iddia edilmez. | |
| H–Q tablosu seçim referansıdır; sabit çalışma garantisi ya da her akışkan için uygunluk beyanı değildir. |
Ürün datasheeti, marka katalogları ve ek teknik dosyalar burada toplanır.
Kullanım alanı: Malzeme ve salmastra uyumluluğu teyit edildikten sonra, resmî H–Q referansının karşıladığı debi ve basma yüksekliği aralığındaki uygun sıvı transferi uygulamaları için değerlendirilebilir.
Seçim notu: Akışkan kimyası, sıcaklığı, katı içeriği, viskozitesi, emiş koşulu/NPSH, tesis eğrisi ve gerçek basınç sınırları nihai seçimi belirler. Kaynakta yayımlanmayan çalışma koşulları için ürün etiketi ve üretici teklifini teyit edin.
Kaynak notu: Teknik satır Water Sound/Ayber Teknik’in birinci taraf teknik kartına dayanır. Exact WS1003 için müşteri erişimine açık PDF teknik föyü veya kullanım kılavuzu bulunmadığından belge alanı boş bırakılmıştır.
