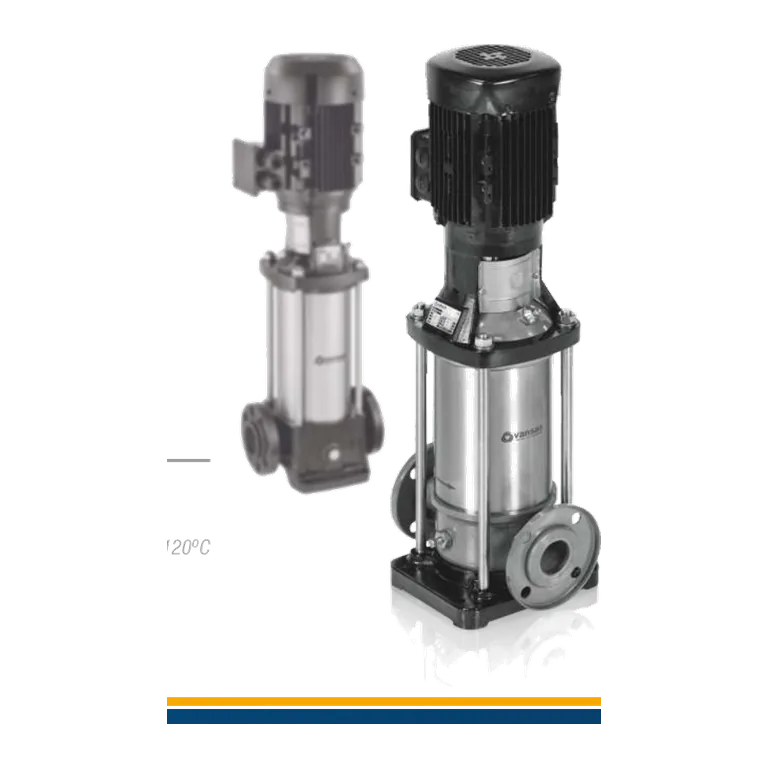

VANSAN VIP CS04 32/14, AISI304 paslanmaz çelik akışkan uçlu dikey çok kademeli in-line santrifüj pompadır. Resmî VANSAN 50 Hz kataloğunda doğrudan 14 kademeli CS04 32/14 modeli olarak yer alır.
Pompa; DN65 flanşlı giriş/çıkışa, üç fazlı motora ve katalogdaki H-Q tablosuna sahiptir. Nihai seçim, tesisatın çalışma noktası, akışkan koşulları ve NPSH değerlendirmesiyle yapılmalıdır.
| Model | VIP CS04 32/14 |
|---|---|
| Kademe sayısı | 14 |
| Pompa tipi | dikey çok kademeli in-line santrifüj |
| Motor gücü | 30 kW / 40 HP |
| Akım | 53 A |
| Besleme | 380–415 V (+%6/-%10), 50 Hz |
| Devir | 2900 d/d |
| Giriş / çıkış | DN65 / DN65 |
| Akışkan ucu | AISI304 paslanmaz çelik |
| Çark kanat sayısı | 6 |
| Dönüş yönü | saat yönünün tersi |
| Kütle | 350 kg |
| Ölçüler | L 2008 mm, LP 1489 mm, LM 519 mm, ØM 415 mm, LA 261 mm |
| H-Q doğrulaması | 0 m³/h debide 282 m; 10 m³/h debide 278 m; 14 m³/h debide 275 m; 22 m³/h debide 264 m; 30 m³/h debide 241 m; 38 m³/h debide 202 m |
Kullanım alanları: basınçlandırma, su transferi, sulama, HVAC devreleri, su arıtma, hijyenik/özel proses çözümleri ve malzeme uyumluluğu doğrulanan endüstriyel akışkanlar. Katalogda belirtilen sıcaklık ve basınç sınırları, kullanılan mekanik salmastra ile uygulama koşullarına göre ayrıca doğrulanmalıdır.
