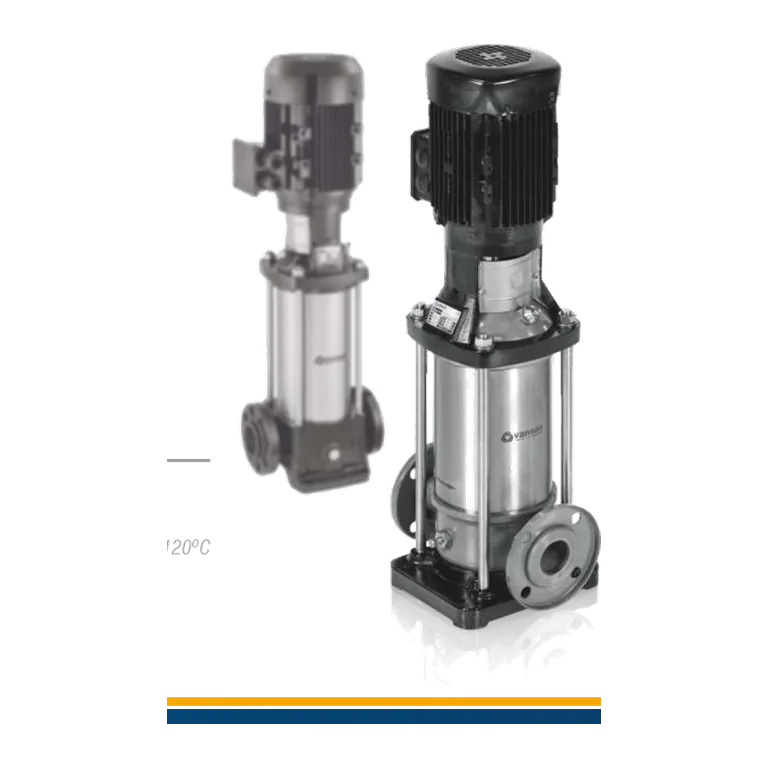

VANSAN VIP CS04 20/03, AISI304 paslanmaz çelik akışkan uçlu dikey çok kademeli in-line santrifüj pompadır. Resmî VANSAN 50 Hz kataloğunda doğrudan üç kademeli CS04 20/03 modeli olarak yer alır.
Pompa; DN50 flanşlı giriş/çıkışa, üç fazlı motora ve katalogdaki H-Q tablosuna sahiptir. Nihai seçim, tesisatın çalışma noktası, akışkan koşulları ve NPSH değerlendirmesiyle yapılmalıdır.
| Model | VIP CS04 20/03 |
|---|---|
| Kademe sayısı | 3 |
| Pompa tipi | dikey çok kademeli in-line santrifüj |
| Motor gücü | 4 kW / 5,5 HP |
| Akım | 7,5 A |
| Besleme | 380–415 V, 50 Hz |
| Devir | 2900 d/d |
| Giriş / çıkış | DN50 / DN50 |
| Akışkan ucu | AISI304 paslanmaz çelik |
| Çark kanat sayısı | 6 |
| Dönüş yönü | saat yönünün tersi |
| Kütle | 55 kg |
| Ölçüler | L 756 mm, LP 464 mm, LM 292 mm, ØM 279 mm, LA 141 mm |
| H-Q doğrulaması | 0 m³/h debide 45 m; 8 m³/h debide 43 m; 11 m³/h debide 42 m; 14 m³/h debide 40 m; 17 m³/h debide 38 m; 25 m³/h debide 31 m |
Kullanım alanları: basınçlandırma, su transferi, sulama, HVAC devreleri, su arıtma, hijyenik/özel proses çözümleri ve malzeme uyumluluğu doğrulanan endüstriyel akışkanlar. Katalogda belirtilen sıcaklık ve basınç sınırları, kullanılan mekanik salmastra ile uygulama koşullarına göre ayrıca doğrulanmalıdır.
