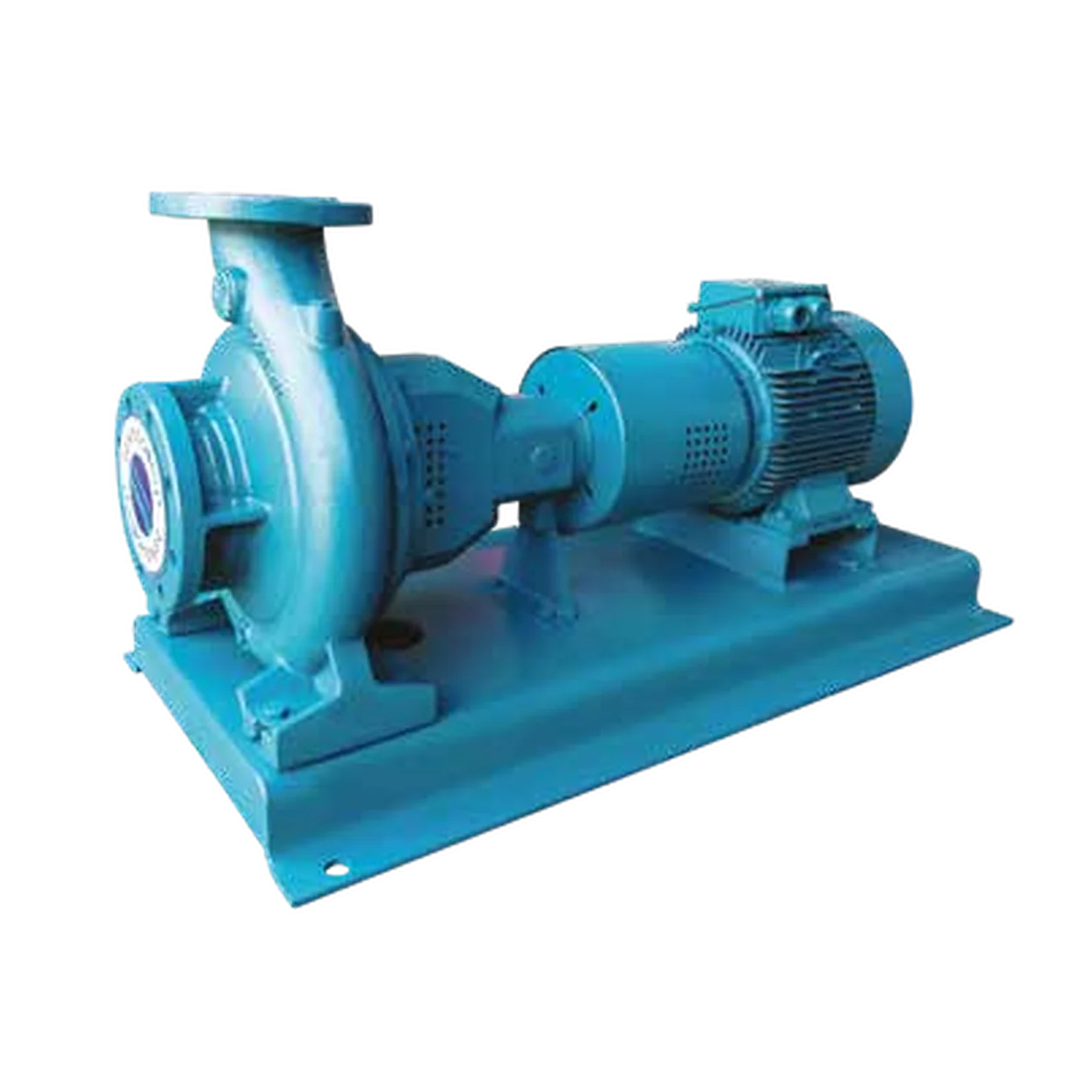

Teknopomp TNP 150-400/75 kW, yatay şaseli, yataklı, tek kademeli uçtan emişli salyangoz tip santrifüj pompadır. Ürün kaydındaki döküm gövde ve 75 kW motor tanımı korunmuştur; TNP serisi Teknopomp tarafından aşındırıcı olmayan temiz ve çok hafif kirli, düşük viskoziteli sıvılar için TS EN 733 uyumlu olarak tanımlanır.
Teknopomp’un TNP 150-400 için yayımladığı resmî performans eğrisi 50 Hz, 1450 d/d versiyonuna aittir. Eğri; Ø325, Ø350, Ø375, Ø400 ve Ø428 mm çark seçeneklerini gösterir. Kesin debi-basma yüksekliği çalışma noktası, seçilen çark çapı ve motorla birlikte üretici seçim programından teyit edilmelidir.
| Model | Teknopomp TNP 150-400 / 75 kW |
|---|---|
| Pompa tipi | Tek kademeli, uçtan emişli, rulman yataklı santrifüj salyangoz pompa |
| Gövde | Ürün kaydına göre döküm gövde |
| Tasarım normu | TNP serisi için TS EN 733 / DIN 24255 |
| Motor gücü | 75 kW (ürün kaydı) |
| Besleme ve motor sınıfı | TNP serisi için 380 V, 50 Hz, IE3, IP55 (nihai motor etiketinden teyit edilmelidir) |
| Resmî performans eğrisi | TNP 150-400, 50 Hz, 1450 d/d |
| Eğrideki çark çapları | Ø325, Ø350, Ø375, Ø400 ve Ø428 mm |
| Kayıtlı hat bağlantısı | emiş DN200 / basma DN150; sipariş öncesi flanş standardı ve ölçüsü teyit edilmelidir |
| İzin verilen azami çalışma basıncı | TNP seri teknik dokümanında 10 bar; özel tasarım/uygulama koşulları üreticiyle teyit edilmelidir |
| Akışkan | Aşındırıcı olmayan, iri katı parça ve elyaf içermeyen temiz veya çok hafif kirli, düşük viskoziteli sıvılar |
| Seri sıcaklık sınırı | Kullanım kılavuzu/üretici onayıyla doğrulanmalıdır; TNP kullanım kılavuzunda temiz ve hafif kirli sıvılar için 90 °C’ye kadar bilgi verilir |
Su temini, ısıtma-soğutma sirkülasyonu, endüstriyel su, tarımsal sulama ve yangınla mücadele uygulamalarında kullanılabilir. Pompa devreye alınmadan önce emiş hattı hava yapmayacak şekilde kurulmalı; emiş koşulları, NPSH, ankraj, hizalama, kaplin muhafazası ve motor korumaları proje gerekliliklerine göre kontrol edilmelidir.
Önemli kayıt doğrulaması: Eski açıklamada yer alan 2900 d/d bilgisi, Teknopomp’un TNP 150-400 resmî eğrisiyle uyumlu değildir; resmî eğri 1450 d/d’dir. Ayrıca üretici seri açıklaması B3 motorun esnek kaplin ile bağlandığını belirtir. Sipariş öncesinde gerçek motor devri, çark çapı, kaplin düzeni, flanş ölçüsü ve motor etiket bilgileri teklif dokümanından teyit edilmelidir.
