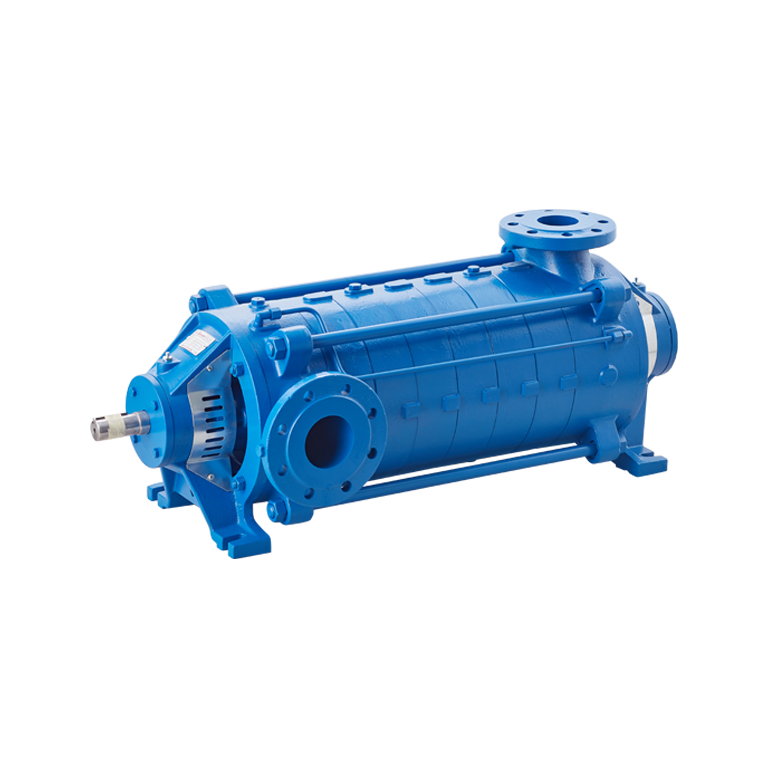

STANDART SKM 40/4, üreticinin SKM serisinde yer alan; yatay milli, parçalı gövdeli, difüzörlü, kapalı çarklı ve dört kademeli santrifüj pompa konfigürasyonudur. Bu kayıt için doğrulanan elektrik konfigürasyonu 3~ 400 V, 50 Hz, 15 kW (20 HP) ve yaklaşık 2900 d/dak'tır. SKM serisinin resmî 2900 d/dak çalışma alanı diyagramında 40/4 modeli açıkça yer alır.
Modelin bağlantı düzeni DN50 emme ve DN40 basma flanşıdır. Seri standardında emme flanşı TS EN 1092-2 / PN16, basma flanşı ise TS EN 1092-2 / PN40 (PN63) esasındadır. Döküm gövde konfigürasyonu; temiz veya çok hafif kirli, düşük viskoziteli, katı parçacık ve elyaf içermeyen sıvıların transferi için tasarlanır.
Üretici kataloğundaki çalışma alanı, 40/4'ün 2900 d/dak sınıfını gösterir; ancak bu katalogda model-özel sayısal debi-basma yüksekliği tablosu yayımlanmamıştır. Bu nedenle kesin çalışma noktası, akışkan özellikleri, emiş koşulları, sıcaklık, basınç ve tesisat eğrisiyle birlikte üreticinin seçim aracı veya teknik teklifi üzerinden teyit edilmelidir. Seri sınırları olan 1000 m³/h, 550 m, 30 bar (opsiyonla 63 bar) ve -10…+140 °C değerleri doğrudan bu özel konfigürasyonun garanti edilmiş çalışma noktası değildir.
| Doğrulanmış model | STANDART SKM 40/4; resmî katalogda 2900 d/dak çalışma alanında bulunur. |
|---|---|
| Pompa tipi | Yatay milli, parçalı gövdeli (ring-section), difüzörlü, dört kademeli, kapalı çarklı çok kademeli santrifüj pompa. |
| Kayıt elektrik konfigürasyonu | 3~ 400 V, 50 Hz, 15 kW / 20 HP, yaklaşık 2900 d/dak. |
| Bağlantılar | DN50 emme / DN40 basma; katalogdaki 40 tipi ABe/ABb ölçü eşleşmesi. |
| Flanş standardı | Emme TS EN 1092-2 PN16; basma TS EN 1092-2 PN40 (PN63). |
| Kademe ölçüsü | 40 tipi için dört kademede nominal C ölçüsü 243 mm; katalogdaki L ölçüsü C+403 mm olarak verilir. Döküm kaynaklı C farkı için üretici notu dikkate alınmalıdır. |
| Standart gövde malzemesi | Malzeme tablosunda emme, basma ve kademe gövdeleri için pik döküm 0.6025 / EN-GJL-250 (GG25) gösterilir; akışkan, sıcaklık ve basınca göre malzeme seçimi değişebilir. |
| Dönme yönü | Motor tarafından bakıldığında saat yönü. |
| Rulmanlama | Seri için standart gres yağlı rulman; 2900 d/dak 40 tipi 2…6 kademede 6305, 7…12 kademede NU305/6405 katalog eşleşmesi gösterilir. |
| Çalışma alanı notu | 40/4 için resmî 2900 d/dak seçim alanı görseli sunulmuştur; sayısal H-Q noktaları yayımlanmadığından üretici seçimiyle doğrulanmalıdır. |
Kullanım alanları: Temiz veya çok hafif kirli, düşük viskoziteli ve katı/elyaf içermeyen sıvıların su temini ve arıtma hatları, sulama ve yağmurlama, basınçlandırma-hidrofor sistemleri, kazan besleme ve kondens devreleri, ısıtma-soğutma-havalandırma (HVAC), endüstriyel prosesler, yangın söndürme ve enerji tesisi uygulamalarında seri seviyesinde kullanılabilir.
Akışkanın kimyasal yapısı, sıcaklığı, emme basıncı, kapalı vanadaki basma yüksekliği, salmastra ve malzeme seçimi; nihai pompa seçimi öncesinde üreticinin resmî seçim aracı/teknik teklifiyle doğrulanmalıdır. Boru yükleri pompa flanşlarına aktarılmamalı; montaj, elektrik bağlantısı ve devreye alma yetkin personel tarafından uygulanmalıdır.
