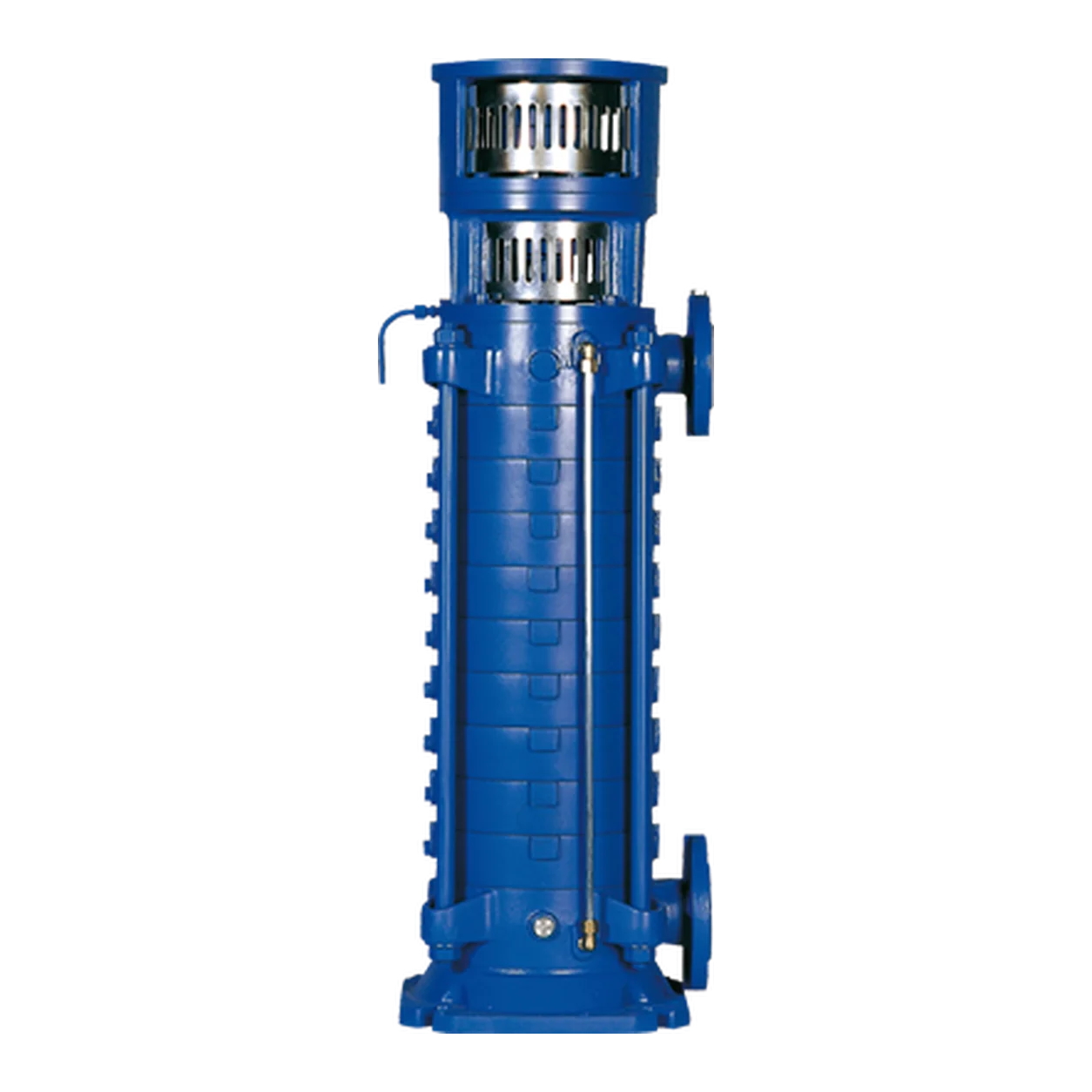

STANDART SKMV 32/5, üreticinin güncel SKMV-H çok kademeli düşey pompa serisindeki DN32 / 5 kademeli yapı ile eşleşen, döküm gövdeli düşey çok kademeli santrifüj pompadır. Ürün kaydındaki motor seçeneği 400 V, 50 Hz, 7,5 kW (10 HP) ve yaklaşık 2900 d/dak’tır.
Üreticinin seri çalışma alanı diyagramında 32/5 modeli 2900 d/dak grubu altında listelenir. Kesin debi–basma yüksekliği, çark çapı ve motor seçimi üreticinin seçim eğrisi ile gerçek tesisat eğrisi birlikte değerlendirilerek teyit edilmelidir.
| Model | SKMV 32/5 |
|---|---|
| Pompa tipi | Düşey milli, radyal ayrılabilir/parçalı gövdeli, difüzörlü, çok kademeli ve kapalı çarklı santrifüj pompa |
| Kademe sayısı | 5 |
| Gövde | Döküm gövde |
| Motor | 7,5 kW / 10 HP, 400 V, 50 Hz, yaklaşık 2900 d/dak |
| Bağlantılar | Kayıttaki bağlantı bilgisi DN40 emiş / DN32 basma |
| Seri flanş standardı | Emme TS EN 1092-2 / PN16; basma TS EN 1092-2 / PN40 (PN63) |
| Kaplin | Pompa ve motor mili elastik kaplinle bağlanır |
| Rulmanlama | Standart gres yağlı rulman; emme tarafındaki kaymalı yatak basılan sıvıyla yağlanır |
| Mil sızdırmazlığı | Çalışma şartına göre mekanik veya yumuşak salmastra |
| Seri sınırları | 2900 d/dak’a, 400 m³/h debiye, 450 m basma yüksekliğine kadar; çalışma sıcaklığı ve gövde basıncı malzeme/şarta göre üreticiyle teyit edilmelidir |
| Dönme yönü | Motor tarafından bakıldığında saat yönünün tersidir |
Kullanım alanları: Temiz ya da çok hafif kirli, katı ve elyaf içermeyen düşük viskoziteli sıvıların su temini, sulama/yağmurlama, basınçlı su ve hidrofor sistemleri, kazan besleme/kondens, ısıtma-havalandırma, endüstri, yangın söndürme ve enerji santrali uygulamalarında transferi.
Pompa; emme ve basma hatlarını taşımak için kullanılmamalı, boru gerilmelerinden yalıtılmalı ve düşük debili kapalı vana çalışmasından korunmalıdır. Montaj, elektrik bağlantısı, devreye alma ve bakım resmî kılavuza göre yetkin personelce yapılmalıdır.
