STANDART ECO SNT 40-160, yatay milli, salyangozlu, tek kademeli, uçtan emişli ve kapalı çarklı bir santrifüj pompadır. Standart Pompa’nın resmî 2B teknik çizimi bu varyantı doğrudan 132M motor tipi, 7,5 kW ve 2900 d/dak olarak tanımlar.
Resmî ECO SNT katalog serisi; EN 733 ana boyutlarına uygun tasarım, standart flanşlar ve arkadan sökülebilir yapı hakkında teknik bilgi verir. Nihai ürün seçimi debi-basma yüksekliği, akışkan, sıcaklık, basınç ve malzeme uyumluluğu dikkate alınarak üreticinin karakteristik eğrisiyle doğrulanmalıdır.

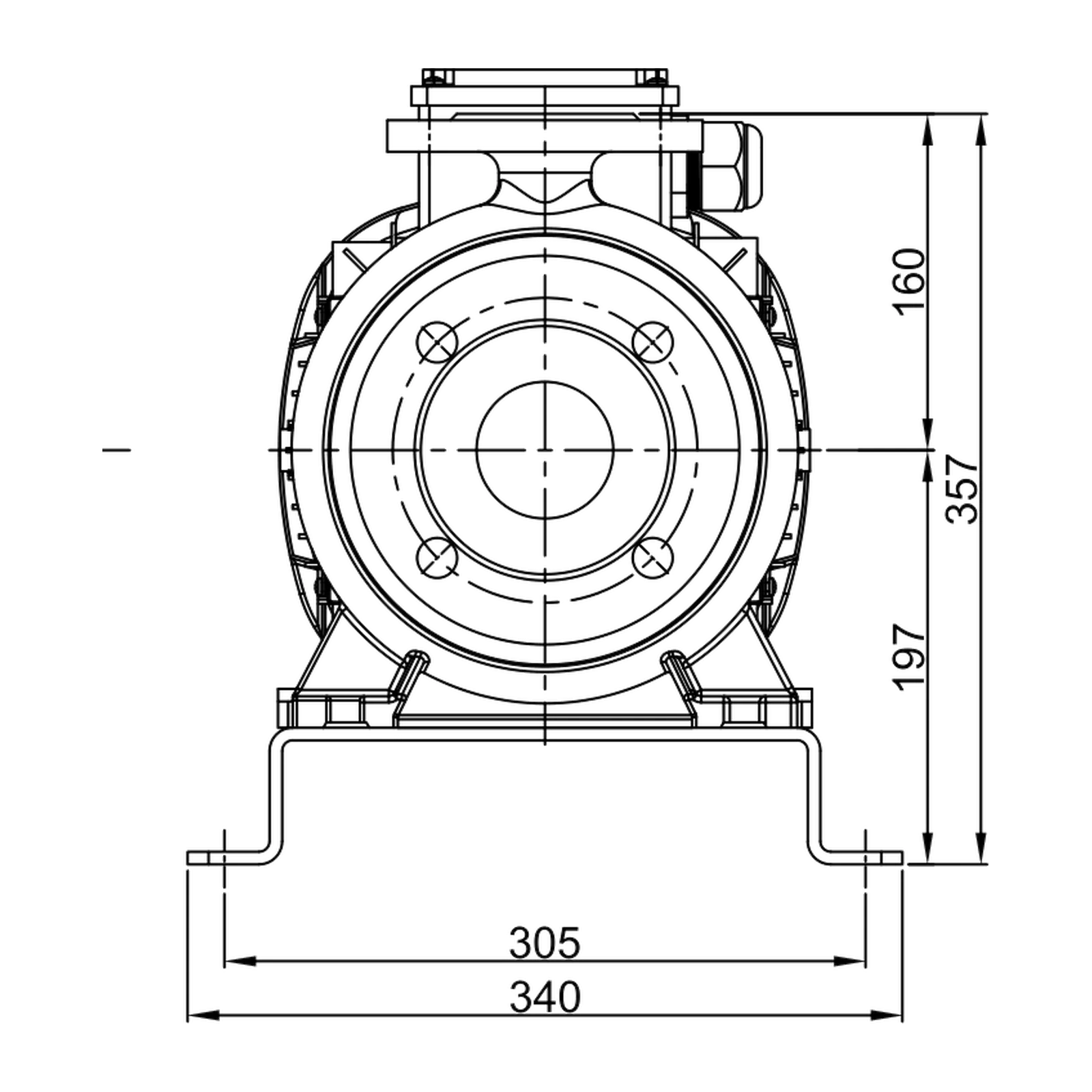

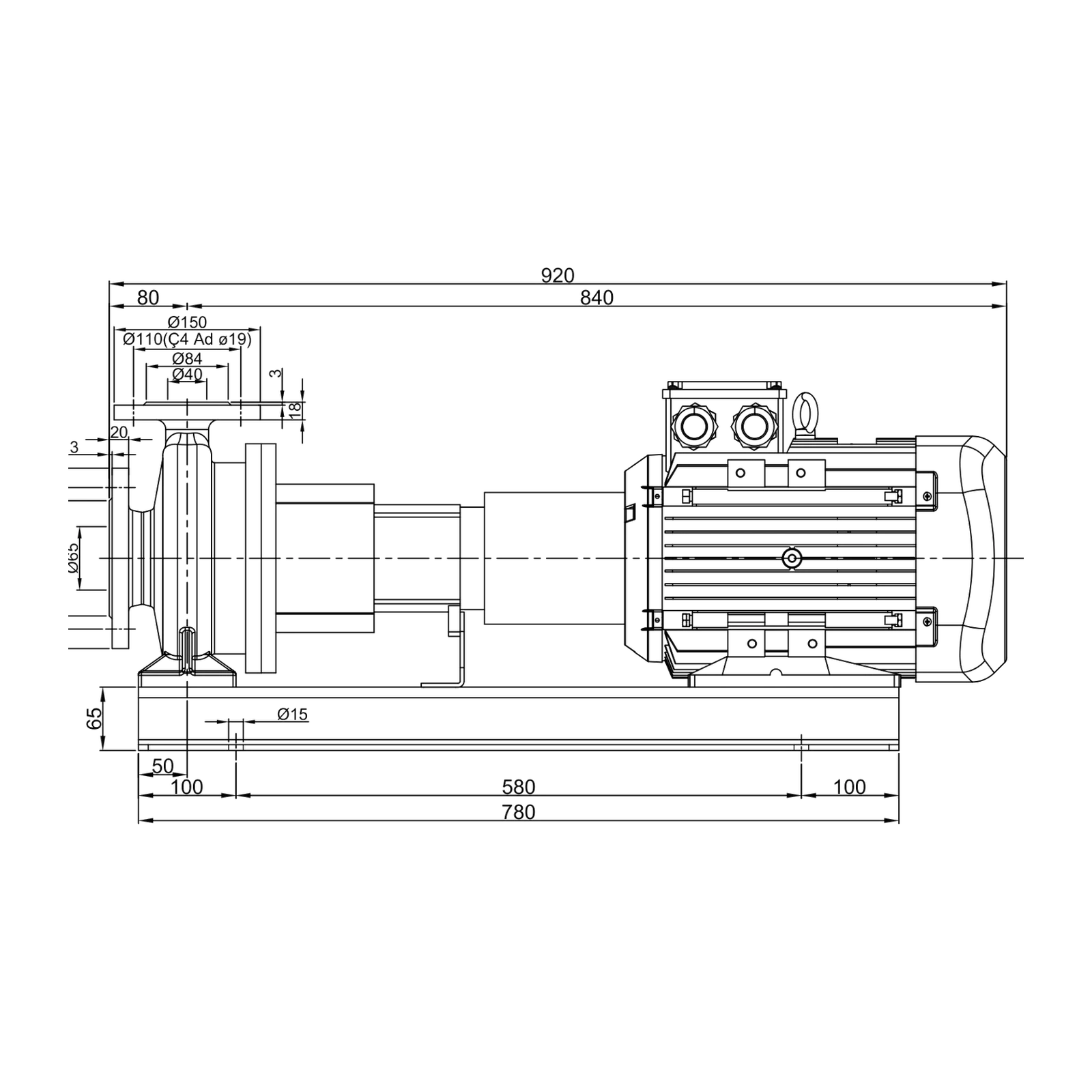

Yayındaki iki görsel, üreticinin tam ECO SNT 40-160 / 7,5 kW / 2900 d/dak 2B teknik çizimindeki farklı ortografik ürün görünümlerinden hazırlanmıştır. Çizimler arka plansız, 1600×1600 WebP biçiminde ve büyük silüetle sığdırılmıştır.
| Teklif modeli | STANDART ECO SNT 40-160 / 7,5 kW |
|---|---|
| Resmî model satırı | ECO SNT 40-160, 7,5 kW, 2900 d/dak |
| Motor tipi | 132M |
| Pompa tipi | yatay milli, salyangozlu, tek kademeli, uçtan emişli, kapalı çarklı santrifüj pompa |
| Ana boyut standardı | EN 733 |
| Flanş standardı | TS EN 1092-2 / PN16 (seri standardı) |
| Seri debi aralığı | 1200 m³/h'ye kadar |
| Seri basma yüksekliği | 160 m'ye kadar |
| Seri azami hız | 3600 d/dak'ya kadar |
| Seri çalışma sıcaklığı | -10 °C ile +140 °C (akışkan ve malzemeye bağlı) |
| Seri gövde basıncı | 10 bar; uygulamaya göre 16 bar seçeneği |
| Dengeleme | çarklar ISO 1940 sınıf 6.3'e göre dinamik veya statik dengelenir |
| Not | Nihai çalışma noktası, akışkan uyumu ve seçilen malzeme üreticinin karakteristik eğrisiyle doğrulanmalıdır. |
Üreticinin tanımına göre ECO SNT serisi; katı parçacık ve elyaf içermeyen temiz veya çok hafif kirli, düşük viskoziteli sıvıların transfer, basınçlandırma ve sirkülasyon uygulamalarında kullanılır. Su temini, arıtma, proses, ısıtma-soğutma-havalandırma ve uygun endüstriyel sıvı uygulamaları için sistem şartlarına göre değerlendirilir.
Akışkan sıcaklığı, basınç, malzeme ve salmastra seçimi uygulamaya göre belirlenmelidir. Lifli veya katı parçacıklı akışkanlar için kullanılmamalı; akışkanın pompa malzemeleriyle uyumu üreticiyle teyit edilmelidir.
