STANDART ECO SNT 40-160, Standart Pompa'nın ürün konfigürasyonunda 7,5 kW / 2900 d/dak motorla listelenen yatay milli, salyangozlu, tek kademeli, uçtan emişli ve kapalı çarklı santrifüj pompadır. Bu motorlu varyanta ait resmî 2D çizim, 132M motor tipiyle eşleşir; seri ana ölçüleri EN 733 normundadır.
Seri katalogta 40-160 için DN65 emiş / DN40 basma bağlantıları ile EN 1092-2 / PN16 flanş standardı belirtilir. Standart imalat malzeme tablosunda salyangoz gövde için pik döküm EN-GJL-250 (GG25) gösterilir. Akışkan, sıcaklık ve çalışma basıncına göre farklı malzeme veya uygulama seçeneği olabileceği üretici notuyla birlikte değerlendirilmelidir.

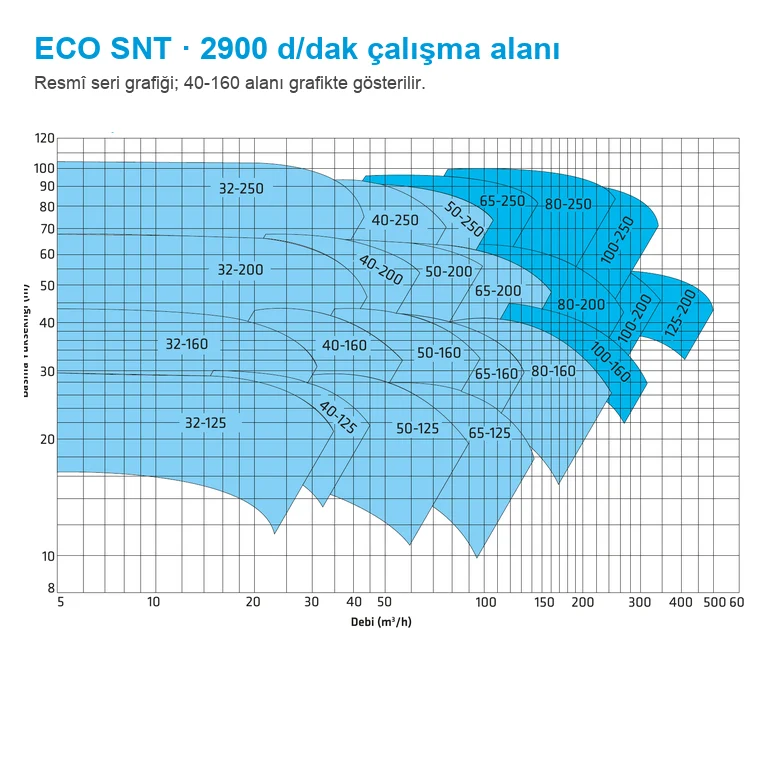

Resmî 2900 d/dak çalışma alanı grafiğinde 40-160 modeli gösterilir. Bu kaynak, bu motorlu kayıt için sabit çark çapı veya yayımlanmış tekil H-Q noktaları vermediği için kesin debi–basma yüksekliği değerleri eklenmemiştir; nihai seçim üretici seçimi ve tesisat eğrisi ile yapılmalıdır.

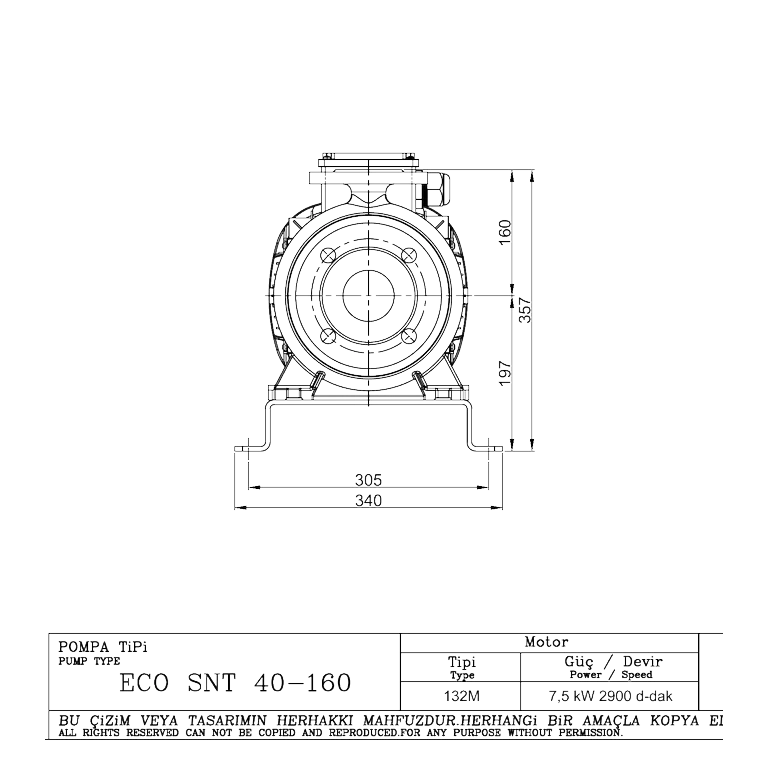

Üreticinin açık kaynaklarında bu 7,5 kW / 2900 d/dak konfigürasyona ait fiziksel SKU fotoğrafı bulunmadığından yayımlanan görseller resmî 2D teknik çizim ve seri çalışma alanından hazırlanmıştır; ürün fotoğrafı değildir. Çizimdeki ölçüler takribi olup montaj için kesin ölçü yerine geçmez.
| Doğrulanmış model / motor | STANDART ECO SNT 40-160; 132M motor, 7,5 kW, 2900 d/dak. |
|---|---|
| Pompa tipi | Yatay milli, salyangozlu, tek kademeli, uçtan emişli, kapalı çarklı santrifüj pompa. |
| Bağlantılar | DN65 emiş / DN40 basma. |
| Norm ve flanş | EN 733 ana ölçüler; TS EN 1092-2 / PN16 flanş standardı. |
| Standart gövde malzemesi | Seri standart imalat tablosunda salyangoz gövde pik döküm 0.6025 / EN-GJL-250 (GG25) olarak gösterilir. |
| Yaklaşık 2D çizim ölçüleri | L 920 mm, toplam yükseklik 357 mm ve taban boyu 780 mm. Bu çizim tesisat montajı için kesin ölçü değildir; motor tipine göre değişebilir. |
| Çalışma alanı | Resmî 2900 d/dak seri grafiğinde 40-160 alanı gösterilir. Bu varyant için açık kaynakta sabit çark çapı ve tekil H-Q noktaları yayımlanmadığından sayısal H-Q değeri verilmemiştir. |
| Doğrulama sınırı | 400 V, 50 Hz, 10 HP, motorlu set ağırlığı ve kesin debi/basma yüksekliği değerleri exact model kaynağında açıkça yayımlanmadığından bu kayda kesin bilgi olarak eklenmemiştir. |
Kullanım alanları: Akışkan ve malzeme uyumu doğrulanmak şartıyla su temini, su arıtma ve basınçlandırma, tarımsal sulama ve drenaj, HVAC, bina sistemleri, yangın söndürme, enerji, kimya, petrol, demir-çelik, madencilik, gıda-içecek ve denizcilik uygulamalarında ECO SNT serisi değerlendirilebilir.
Uygulama öncesinde gerekli debi-basma yüksekliği, tesisat kayıpları, emiş koşulları, akışkanın pik dökümle uyumu, sıcaklık/basınç koşulları, DN65/DN40 bağlantılar ve motor etiket bilgileri teyit edilmelidir. Nihai seçim üreticinin teknik seçimi ile tesisat eğrisine göre yapılmalı; kuru çalışma ve uzun süre kapalı vana karşısında çalışma önlenmelidir.
