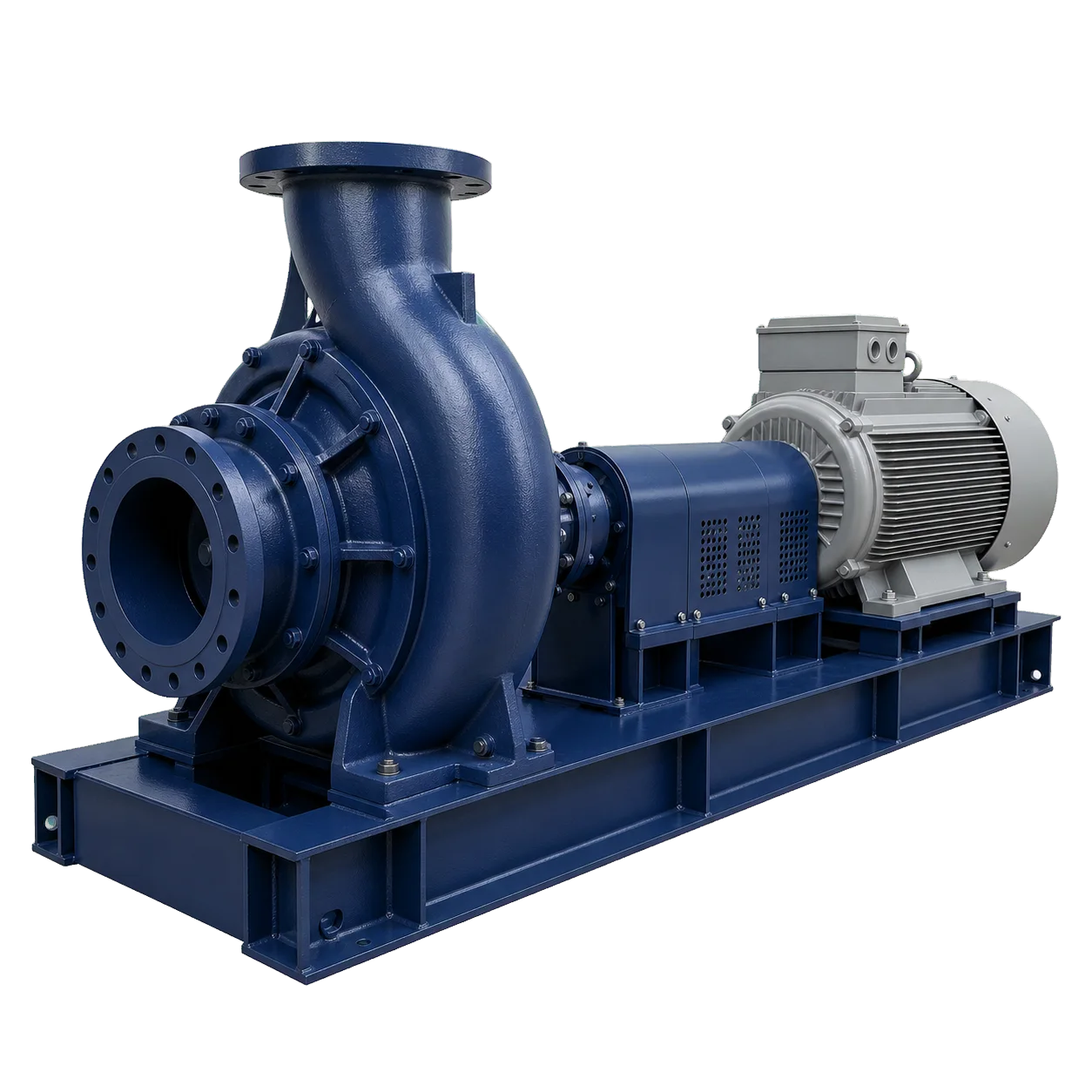

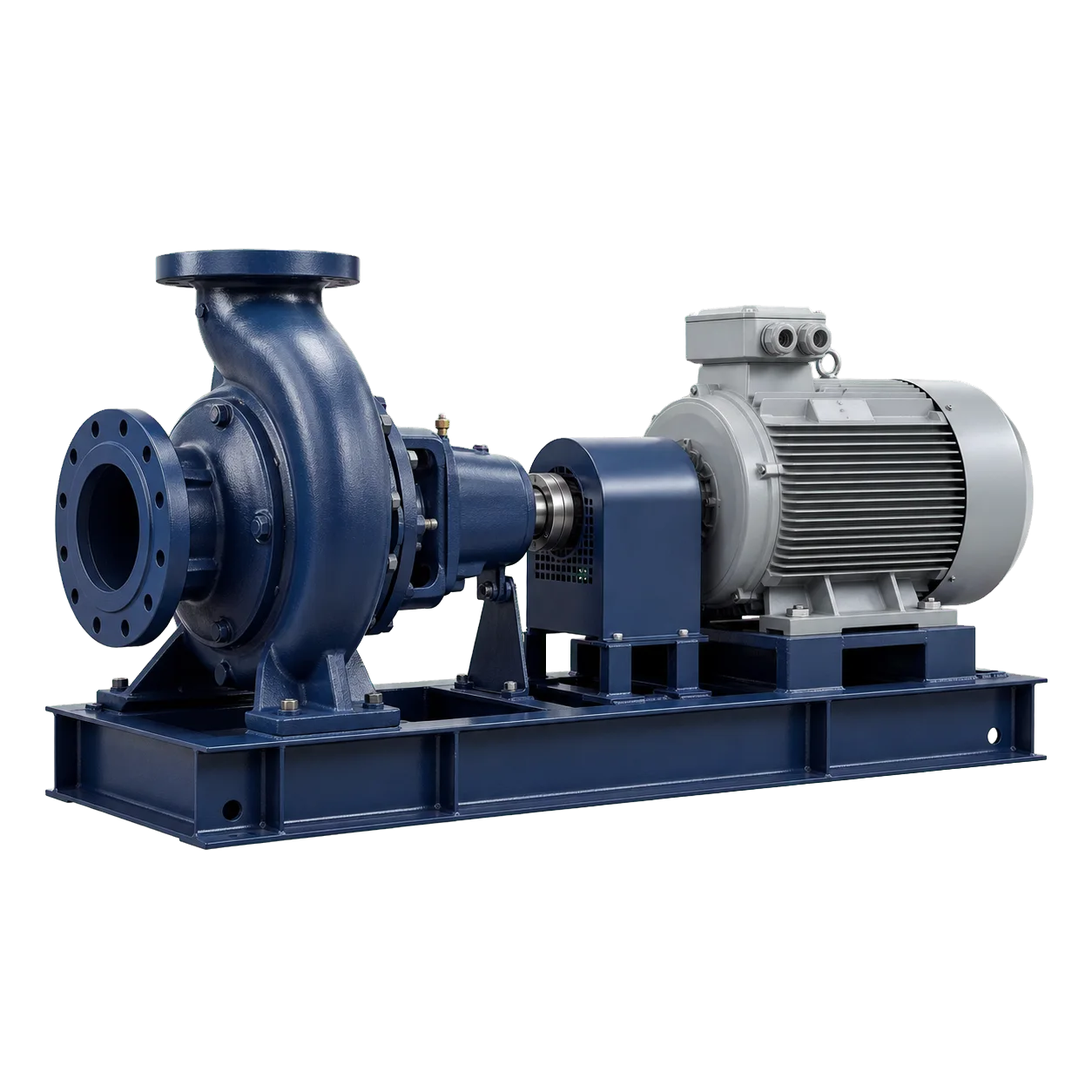

STANDART ECO SNT 250-500, döküm gövdeli ve rijit kaplinli büyük yatay santrifüj pompa grubudur. Üreticinin resmi motorlu ECO SNT 250-500 ölçü çizimi, bu gövde için 132 / 160 / 200 kW ve 1500 rpm motor grubunu listeler.

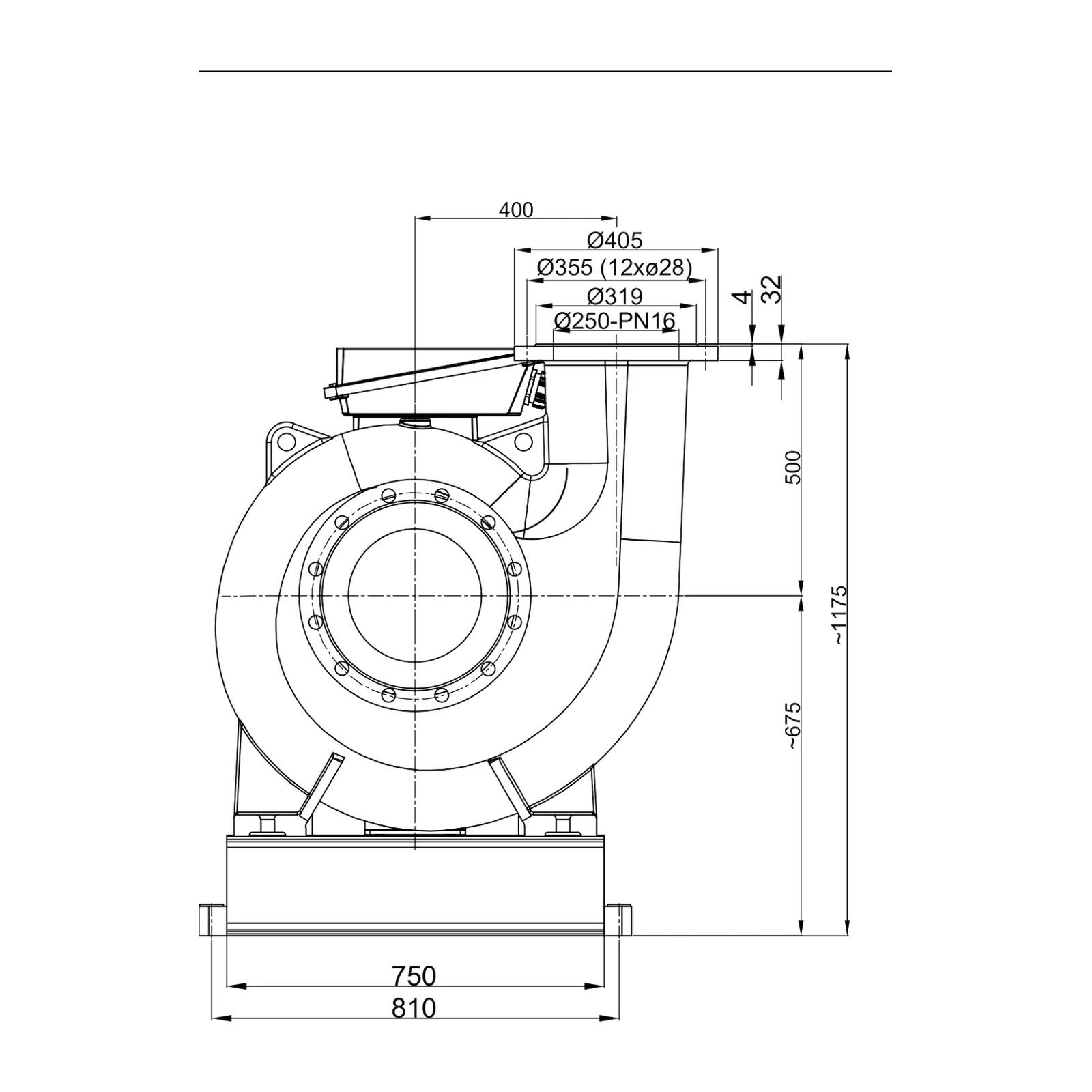

Bu ürün kaydı 200 kW / 270 HP, 400 V, 50 Hz ve 1450 d/dak bilgisiyle tanımlıdır. Resmi ölçü çiziminde DN300 PN16 emiş ve DN250 PN16 basma flanşları gösterilir; çizimdeki yaklaşık toplam boy 2186 mm olarak belirtilir. Kesin çalışma noktası; akışkan, NPSH ve tesisat eğrisiyle üretici seçimi üzerinden teyit edilmelidir.
| Pompa tipi | ECO SNT 250-500 yatay santrifüj pompa |
|---|---|
| Gövde | Döküm gövdeli |
| Tahrik | Rijit kaplinli |
| Motor grubu (resmi çizim) | 132 / 160 / 200 kW |
| Motor hızı (resmi çizim) | 1500 rpm |
| Ürün kaydı motor gücü | 200 kW / 270 HP |
| Ürün kaydı besleme | 400 V / 50 Hz |
| Ürün kaydı devir | 1450 d/dak |
| Emiş flanşı (resmi çizim) | DN300 PN16 |
| Basma flanşı (resmi çizim) | DN250 PN16 |
| Yaklaşık toplam boy (resmi çizim) | 2186 mm |
| Yaklaşık taban boyu (resmi çizim) | 1900 mm |
| Teknik çizim notu | Ölçüler yaklaşık olup motor tipine göre değişebilir |
Yüksek debili temiz su ve benzer özellikteki düşük viskoziteli akışkanların transferi için; su temini, terfi, proses, soğutma devreleri ve genel endüstriyel uygulamalarda değerlendirilir.
Pompanın nihai seçimi; debi-basınç ihtiyacı, emiş koşulları, NPSH, akışkan uyumluluğu, salmastra seçimi, boru yükleri ve kaplin hizalaması dikkate alınarak yetkin personelce yapılmalıdır.
