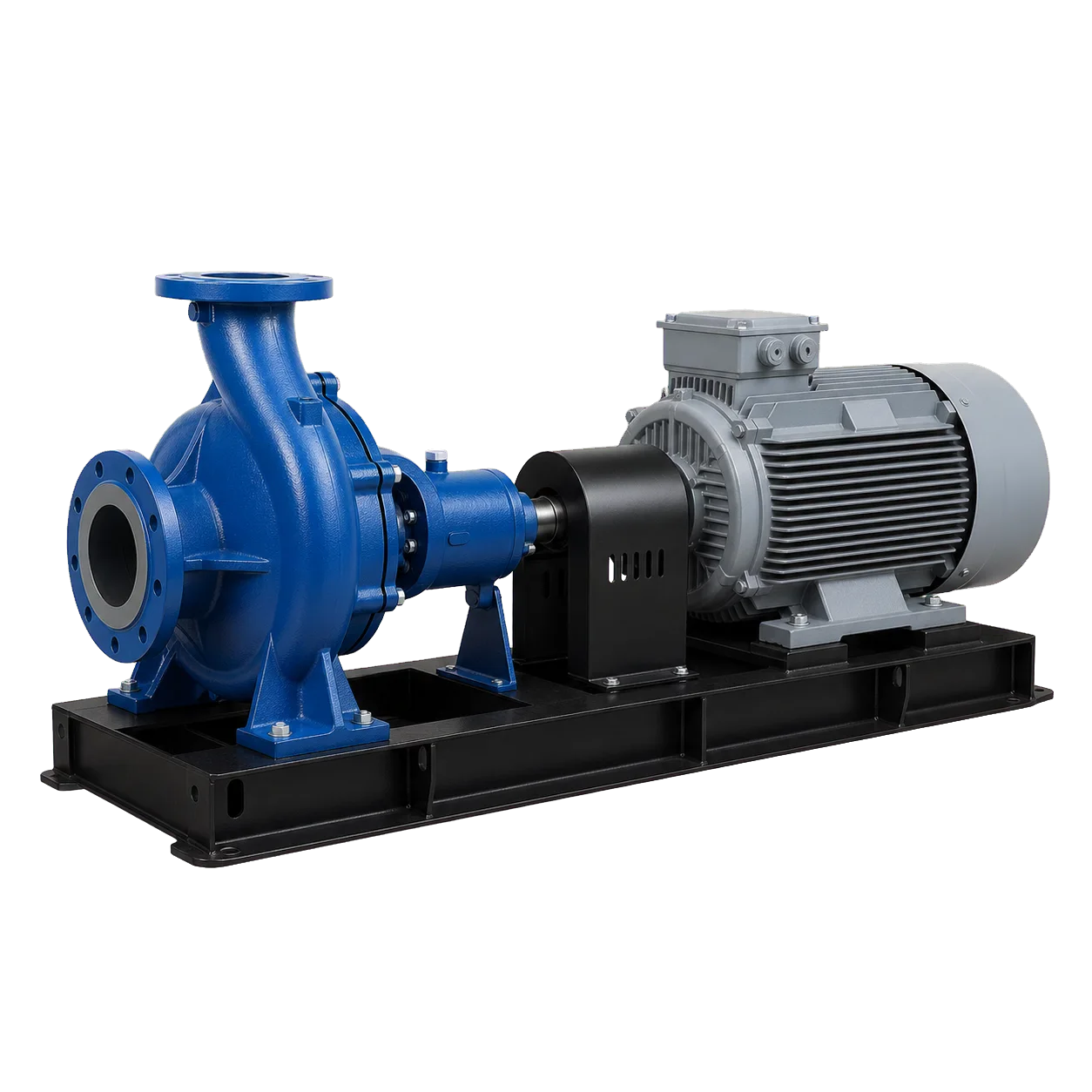

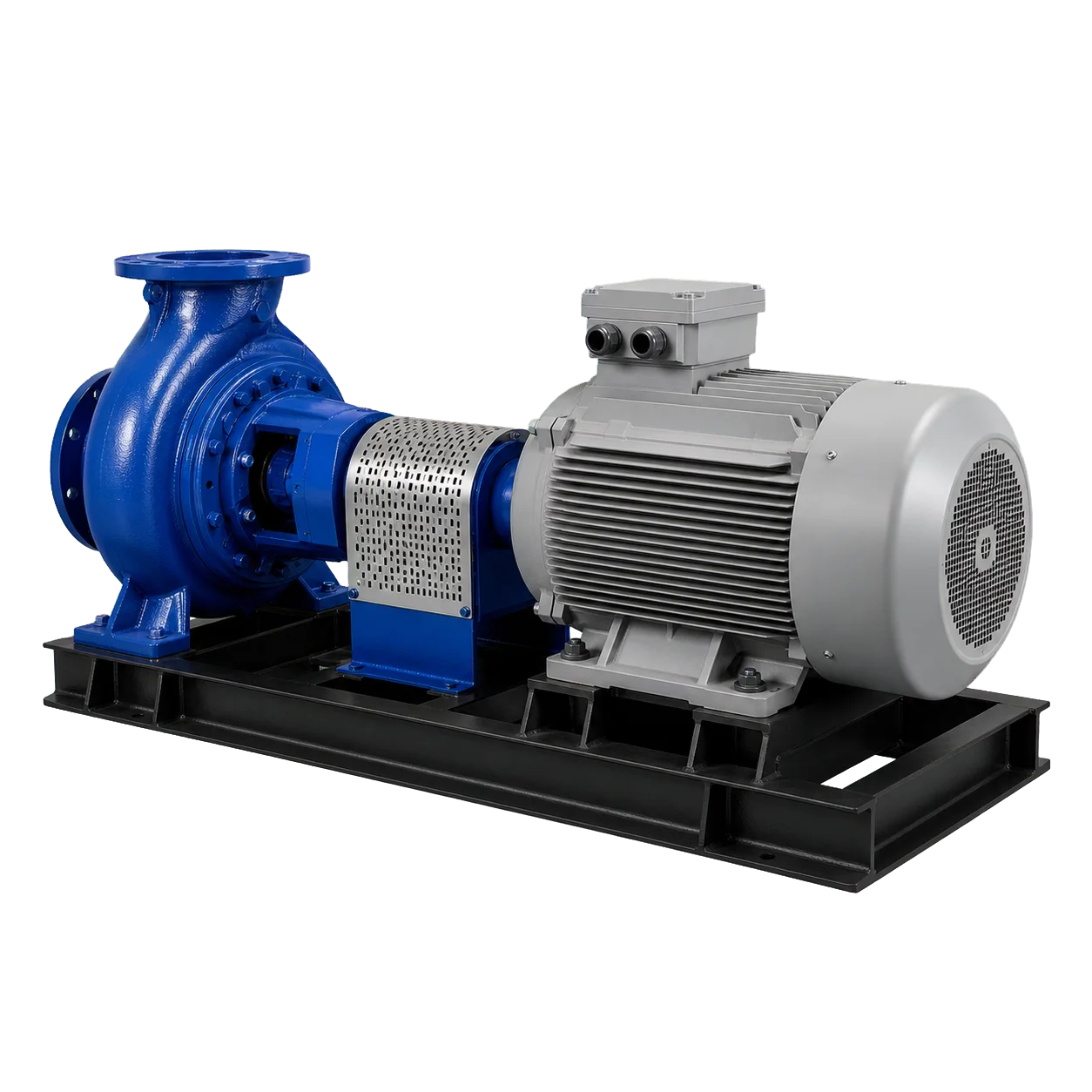

Standart ECO SNT 125-200/75 kW, EN 733 normuna uygun, yataklı ve rijit kaplinli tek kademeli uçtan emişli santrifüj pompadır. Döküm gövdeli yapı; temiz veya çok hafif kirli, katı parçacık ve elyaf içermeyen düşük viskoziteli sıvıların transferi için ECO SNT serisi içinde konumlanır.
Resmi katalogda 125-200 pompa ölçü seti, DN150 emiş ve DN125 basma bağlantılarıyla verilir. Bu kayıttaki 75 kW, 400 V, 50 Hz ve yaklaşık 2900 d/dak konfigürasyonu sistem seçimi için; gerçek çalışma noktası, NPSH ve pompa eğrisiyle ayrıca doğrulanmalıdır.
| Model | Standart ECO SNT 125-200/75 kW |
|---|---|
| Pompa tipi | EN 733 norm, tek kademeli, uçtan emişli, yataklı rijit kaplinli santrifüj pompa |
| Gövde | Döküm gövdeli ECO SNT serisi |
| Nominal motor gücü | 75 kW / 100 HP |
| Besleme | 400 V / 50 Hz, üç faz |
| Devir | Yaklaşık 2900 d/dak |
| Bağlantılar | Emiş DN150, basma DN125 |
| 125-200 pompa ölçü seti | Form F1; A=140 mm, f=470 mm, L=610 mm, h1=250 mm, h2=315 mm |
| Şaft ucu | d=80 mm, l1=35 mm, t=10 mm |
| Yardımcı bağlantılar | Katalogdaki 125-200 ölçü setine göre b1/b2/b3=1/2 inç, b5=3/8 inç |
| Basılabilecek sıvılar | Katı parçacık ve elyaf içermeyen temiz veya çok hafif kirli, düşük viskoziteli sıvılar |
| Seçim notu | Pompa eğrisi, NPSH, sıvı sıcaklığı/kimyası, salmastra seçimi ve tesisat basıncı proje koşullarında doğrulanmalıdır |
Su temini, basınçlandırma, HVAC ve soğutma suyu devreleri, proses suyu transferi, arıtma ve uygun endüstriyel yıkama uygulamalarında kullanılabilir. Akışkanın temizliği, sıcaklığı, basıncı ve sistemdeki toplam kayıplar seçimi doğrudan etkiler.
Katı veya lif içeren akışkanlar için bu seri uygun değildir. Montajda hizalama, temel rijitliği, emiş hattının kavitasyonu önleyecek şekilde tasarlanması ve kaplin muhafazası/iş güvenliği kuralları uygulanmalıdır.
