STANDART ECO SNT 100-250, Standart Pompa'nın ürün konfigürasyonunda 55 kW / 2900 d/dak motorla listelenen yatay milli, salyangozlu, tek kademeli, uçtan emişli ve kapalı çarklı santrifüj pompadır. Bu motorlu varyanta ait resmî 2D çizimin başlık bloğu 250M motor tipini doğrular; seri ana ölçüleri EN 733 normundadır.
Seri katalogta 100-250 için DN125 emiş / DN100 basma bağlantıları ile TS EN 1092-2 / PN16 flanş standardı belirtilir. Standart imalat malzeme tablosunda salyangoz gövde için pik döküm EN-GJL-250 (GG25) gösterilir. Akışkan, sıcaklık ve çalışma basıncına göre farklı malzeme veya uygulama seçeneği olabileceği üretici notuyla birlikte değerlendirilmelidir.
Seri kataloğundaki 2900 d/dak çalışma alanı 100-250 pompa tipini kapsar; ancak açık resmî kaynak bu motorlu kayıt için sabit çark trim'i, tekil H-Q noktaları, verim veya kesin çalışma noktasını yayımlamaz. Bu nedenle sayısal debi–basma yüksekliği değerleri eklenmemiştir; nihai seçim üretici seçimi ve tesisat eğrisi ile yapılmalıdır.

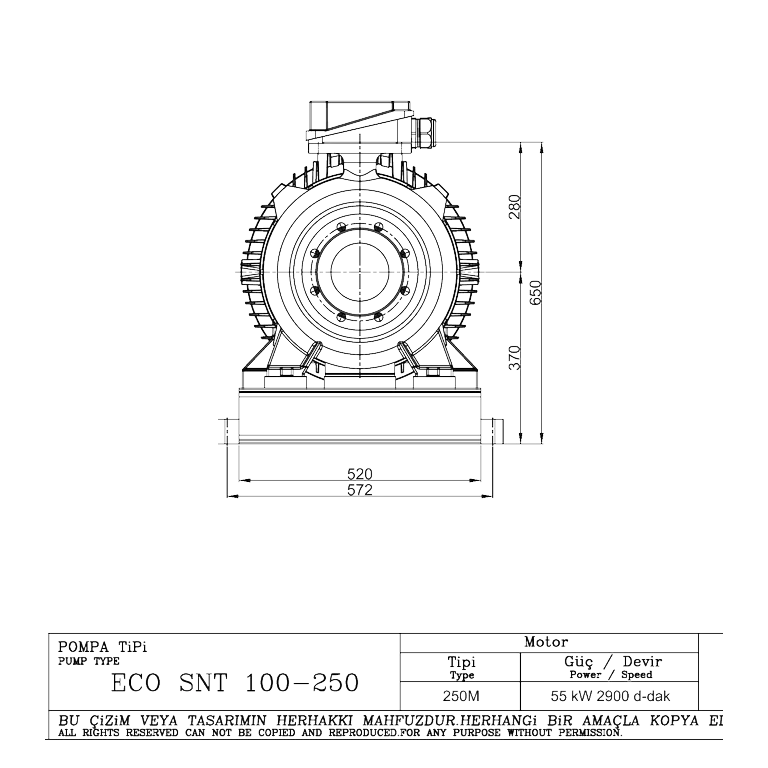

Üreticinin açık kaynaklarında bu 55 kW / 2900 d/dak konfigürasyona ait fiziksel SKU fotoğrafı bulunmadığından yayımlanan görseller resmî 2D teknik çizimden hazırlanmıştır; ürün fotoğrafı değildir. Çizimdeki ölçüler takribi olup montaj için kesin ölçü yerine geçmez.
| Doğrulanmış model / motor | STANDART ECO SNT 100-250; 250M motor, 55 kW, 2900 d/dak. |
|---|---|
| Pompa tipi | Yatay milli, salyangozlu, tek kademeli, uçtan emişli, kapalı çarklı santrifüj pompa. |
| Bağlantılar | DN125 emiş / DN100 basma. |
| Norm ve flanş | EN 733 ana ölçüler; TS EN 1092-2 / PN16 flanş standardı. |
| Standart gövde malzemesi | Seri standart imalat tablosunda salyangoz gövde pik döküm 0.6025 / EN-GJL-250 (GG25) olarak gösterilir. |
| Yaklaşık 2D çizim ölçüleri | L 1508 mm, toplam yükseklik 650 mm, taban boyu 1250 mm ve taban genişliği 572 mm. Bu çizim tesisat montajı için kesin ölçü değildir; motor tipine göre değişebilir. |
| Performans seçimi | Resmî seri grafiği 100-250 tipini kapsar; bu 55 kW kayıt için açık kaynakta sabit çark trim'i ve tekil H-Q/performans noktaları yayımlanmamıştır. |
| Doğrulama sınırı | 400 V, 50 Hz, 75 HP, motorlu set ağırlığı, verim ve kesin debi/basma yüksekliği değerleri exact model kaynağında açıkça yayımlanmadığından bu kayda kesin bilgi olarak eklenmemiştir. |
Kullanım alanları: Akışkan ve malzeme uyumu doğrulanmak şartıyla su temini, arıtımı ve basınçlandırılması, tarımsal sulama ve drenaj, ısıtma-soğutma-havalandırma, kimya ve petrol endüstrisi, enerji santralleri, demir-çelik, madencilik, gıda-içecek, denizcilik, bina sistemleri ve yangın söndürme uygulamalarında ECO SNT serisi değerlendirilebilir.
Uygulama öncesinde gerekli debi-basma yüksekliği, tesisat kayıpları, emiş koşulları, akışkanın pik dökümle uyumu, sıcaklık/basınç koşulları, DN125/DN100 bağlantılar ve motor etiket bilgileri teyit edilmelidir. Nihai seçim üreticinin teknik seçimi ile tesisat eğrisine göre yapılmalı; kuru çalışma ve uzun süre kapalı vana karşısında çalışma önlenmelidir.
