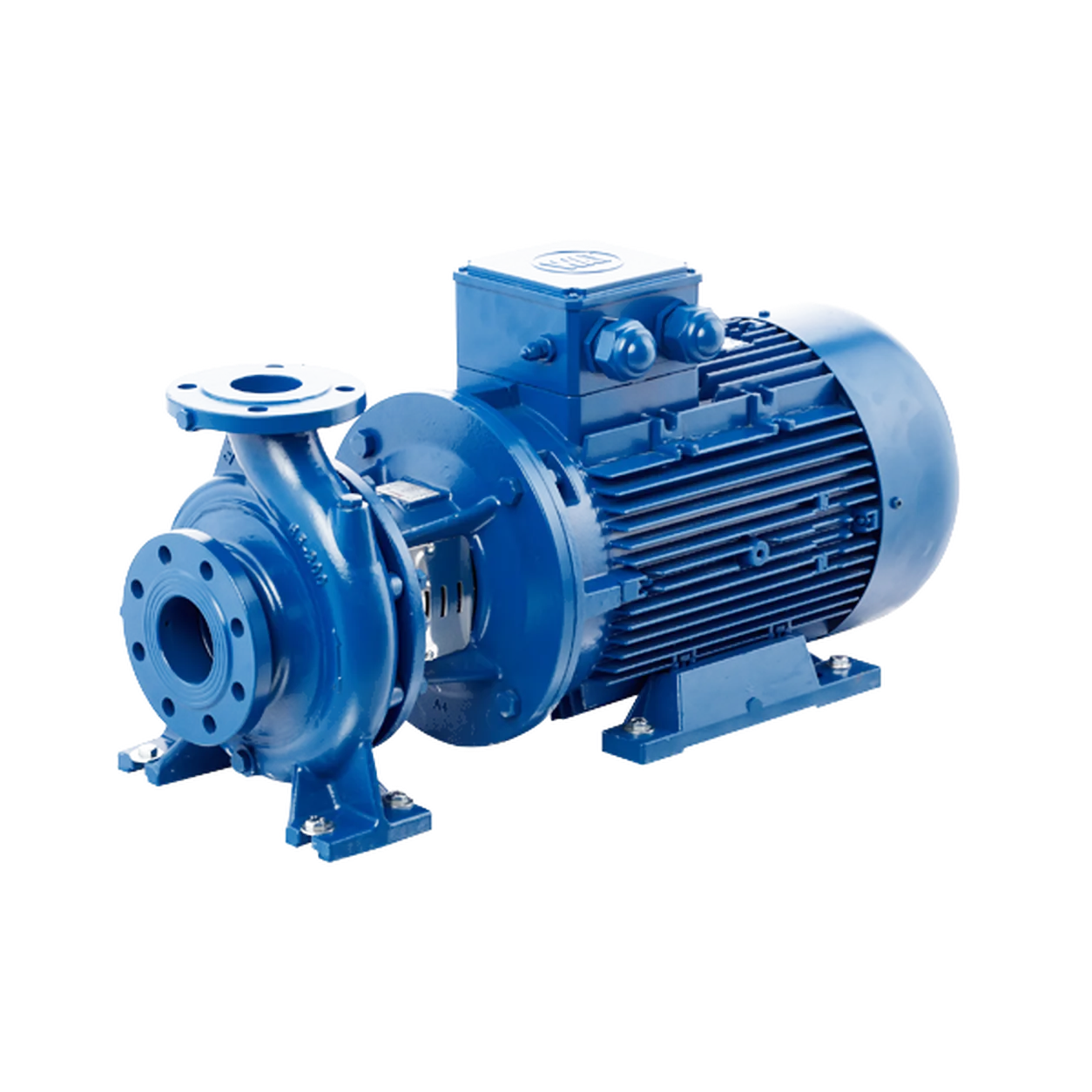

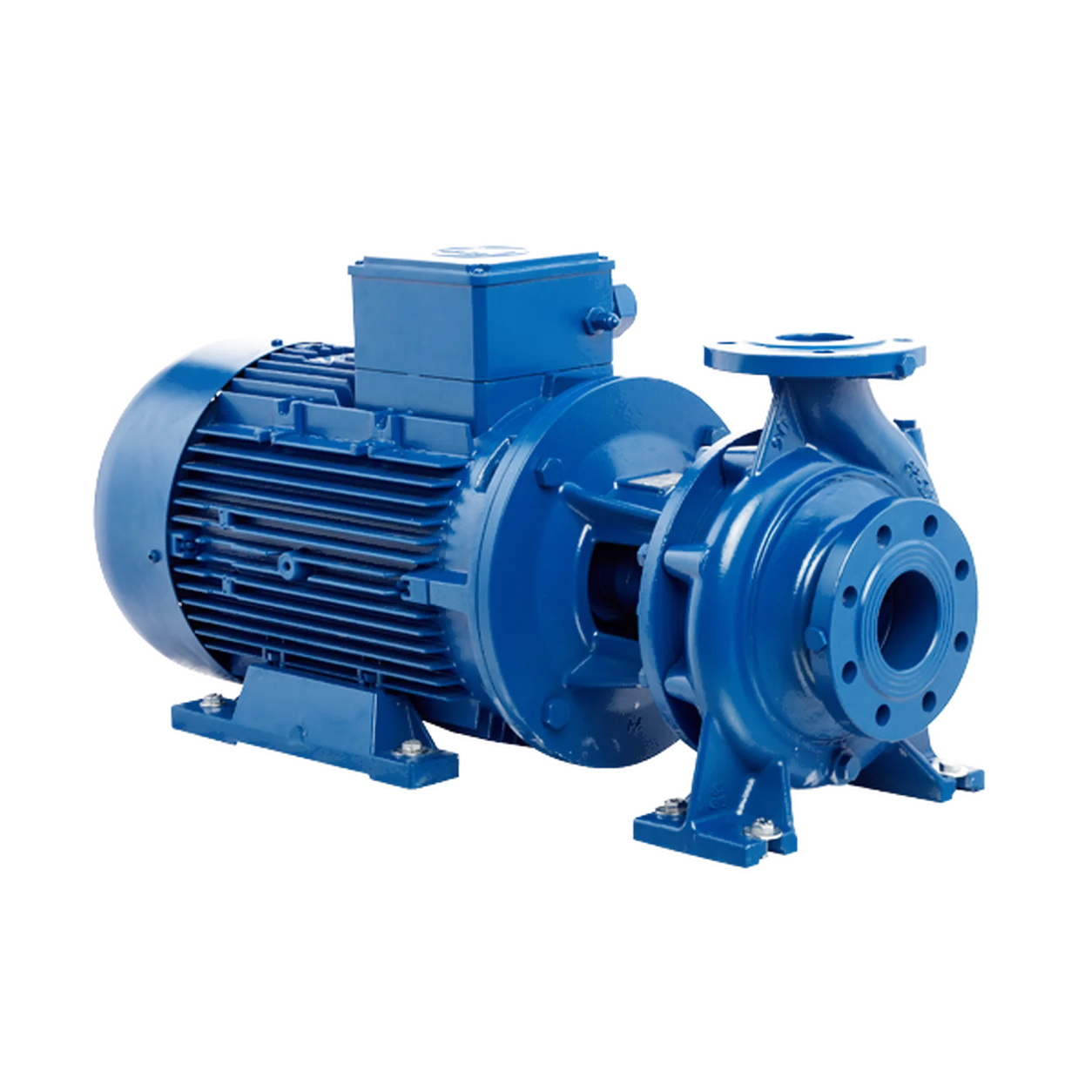

Standart ECO SNM 32-125/3,0 kW; yatay milli, salyangoz gövdeli, tek kademeli, uçtan emişli ve kapalı çarklı monoblok santrifüj pompadır. Üreticinin güncel ECO SNM katalog ölçü tablosunda 32-125, 3 kW, IEC 100L ve 2900 d/dak varyantı; DN50 emiş ve DN32 basma bağlantısıyla verilir.
Seri, katı parçacık ve elyaf içermeyen temiz veya çok hafif kirli, düşük viskoziteli sıvılar için tanımlanır. Üreticinin 2900 d/dak çalışma alanı grafiğinde 32-125 modeli yer alır; kesin debi-basma noktası, pompa eğrisi ile tesisat kayıp eğrisinin kesişimine göre seçilmelidir.
| Model | Standart ECO SNM 32-125/3,0 kW |
|---|---|
| Pompa tipi | Yatay monoblok, tek kademeli, uçtan emişli, kapalı çarklı santrifüj pompa |
| Gövde | Ürün başlığındaki döküm gövdeli varyant |
| Motor gücü | 3,0 kW |
| Motor yapı büyüklüğü | IEC 100L |
| Devir | 2900 d/dak (2 kutup) |
| Besleme | 3 x 400 V / 50 Hz |
| Emiş flanşı (DNe) | DN50 |
| Basma flanşı (DNb) | DN32 |
| Flanş standardı | EN 1092-2 / PN16 |
| Montaj formu | F1 |
| Katalog ölçüleri | A 80 mm; W 179 mm; Lm* 292 mm; L* 551 mm; H 252 mm; h1 112 mm; h2 140 mm; h3 100 mm |
| Seri çalışma alanı | 32-125 / 2900 d/dak üreticinin çalışma alanı grafiğinde yer alır; proje debi-basma noktası eğriden doğrulanmalıdır |
| Akışkan | Katı ve elyaf içermeyen, temiz veya çok hafif kirli, düşük viskoziteli sıvılar |
| Seri çalışma sıcaklığı | -10 °C ile +140 °C arası; akışkan, salmastra ve malzeme seçimi proje şartlarına göre teyit edilmelidir |
Su temini, arıtma ve basınçlandırma; tarımsal sulama; ısıtma, soğutma ve havalandırma devreleri; uygun endüstriyel su ve sirkülasyon uygulamalarında kullanılabilir. Pompa, uygulamaya uygun mekanik salmastra, malzeme ve motor koruması seçilerek kurulmalıdır.
Emiş hattı kısa ve hava yapmayacak şekilde tasarlanmalı; pompa devreye almadan önce suyla doldurulmalıdır. Kuru çalışma, kavitasyon, donma, aşırı sıcaklık ve pompa eğrisi dışındaki işletmeye karşı koruma sağlanmalıdır. Korozif veya katı içerikli akışkanlarda üretici onayı olmadan kullanılmamalıdır.
