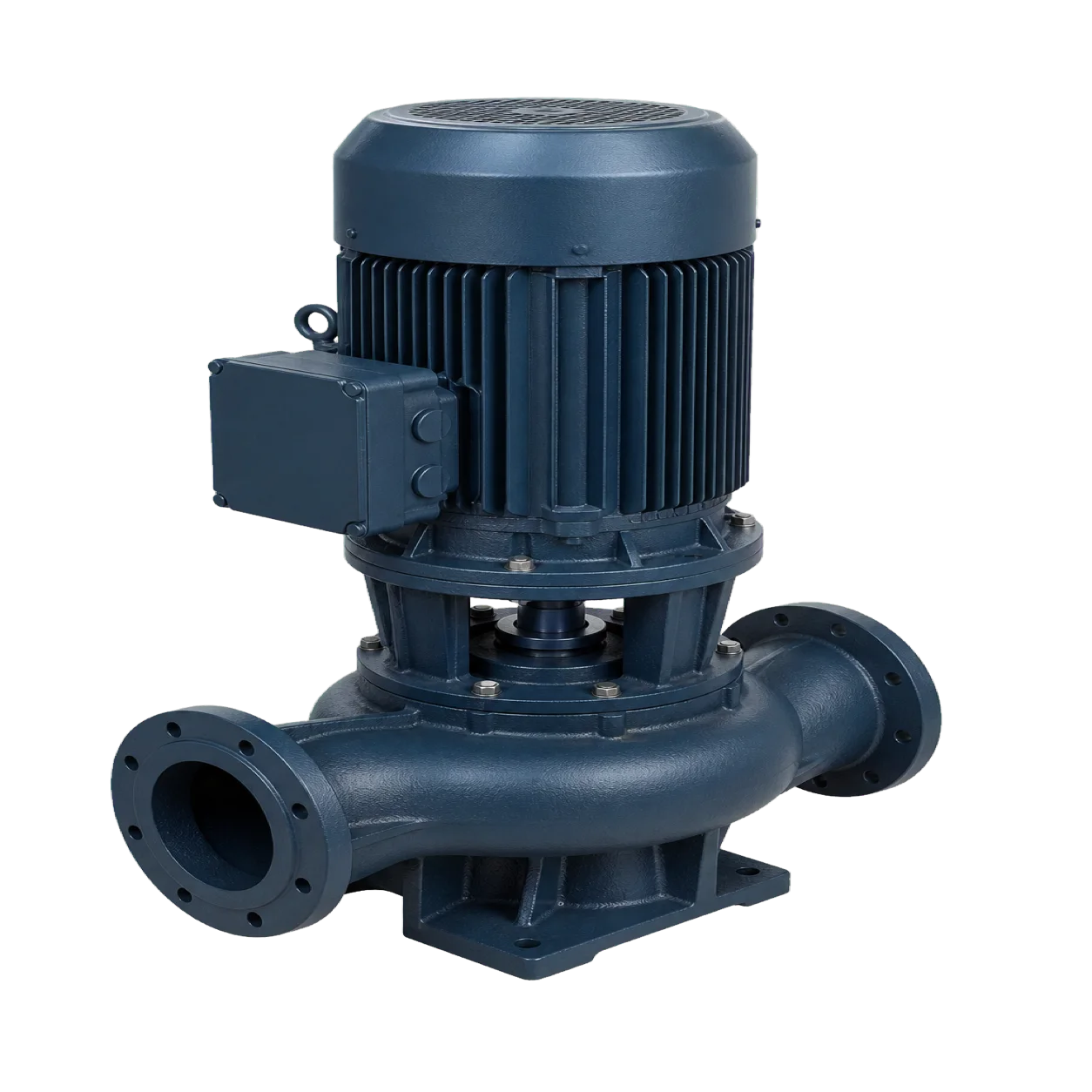

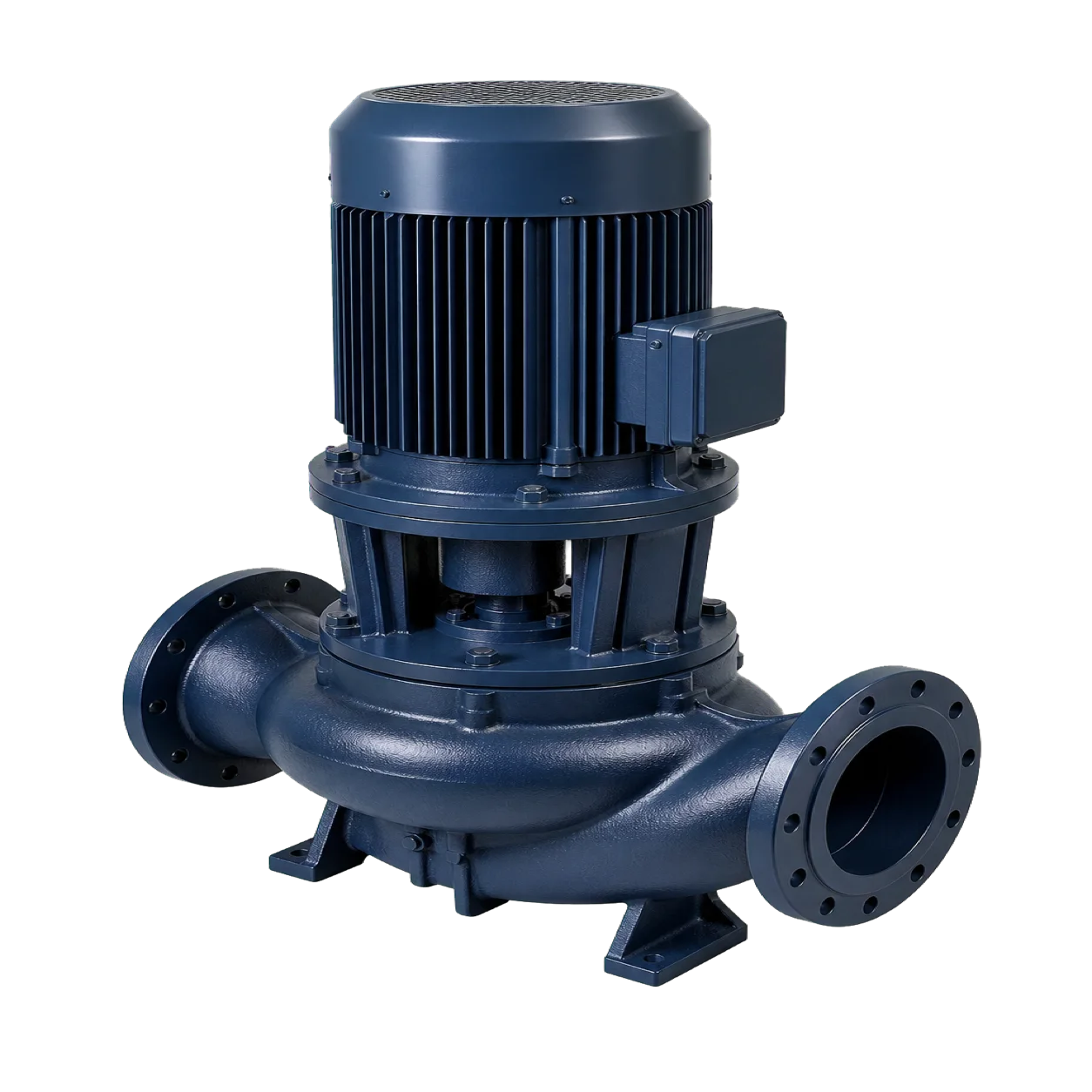

STANDART ECO SNL 200-315/45 kW, dik motorlu hat tipi (in-line), kuru rotorlu tek kademeli santrifüj sirkülasyon pompasıdır. Üreticinin ECO SNL ürün sayfası, ECO SNL 200-315 modelinin 37–45 kW ve 1450 d/dak motorlu varyantını listeler.
Model, 200 mm emiş ve basma flanşlarına sahip in-line tesisat bağlantısı için tasarlanmıştır. Kesin debi-basma yüksekliği çalışma noktası, üreticinin performans eğrisi ve tesisat eğrisiyle seçilmelidir; katalogda bu motor/model kombinasyonu için tek bir sabit çalışma noktası verilmemektedir.
| Model | ECO SNL 200-315/45 kW |
|---|---|
| Pompa tipi | Dikey motorlu hat tipi (in-line), kuru rotorlu, tek kademeli santrifüj pompa |
| Nominal çark çapı | 315 mm |
| Motor gücü | 45 kW / 60 HP |
| Motor devri | 1450 d/dak (4 kutup) |
| Besleme | 400 V / 50 Hz |
| Bağlantı çapı | Emiş DN200, basma DN200 |
| Flanş standardı | TS EN 1092-2 / PN16 |
| Çark tipi | Kapalı çark |
| Mil sızdırmazlığı | Akışkan türüne göre mekanik salmastra |
| Dönme yönü | Motor tarafından bakıldığında saat yönü |
| Seri çalışma sıcaklığı | -10…+140 °C'ye kadar; malzeme, sıcaklık ve basınca bağlıdır |
| Seri gövde basıncı Pmax | 10 bar (16 bar seçeneği malzeme/uygulama koşuluna bağlıdır) |
| ECO SNL seri sınırı | 850 m³/saate kadar debi, 100 m’ye kadar basma yüksekliği; model çalışma noktası eğriyle seçilmelidir |
| Motor | IEC yapı büyüklüğüne uygun yüksek verimli IE3–IE4 motor seçenekleri |
Isıtma, soğutma, iklimlendirme, proses suyu ve temiz veya çok hafif kirli düşük viskoziteli sıvıların kapalı devre sirkülasyonu için kullanılır. Akışkanın katı veya elyaflı parçacık içermemesi gerekir.
Pompa seçimi, gerçek debi-basma yüksekliği ihtiyacı, akışkan sıcaklığı, sistem basıncı, mekanik salmastra uyumluluğu, flanş standardı ve motor beslemesiyle birlikte yapılmalıdır. Montaj, hizalama, elektrik bağlantısı ve bakım işlemleri resmi işletme-bakım kılavuzuna göre yetkin personel tarafından gerçekleştirilmelidir.
