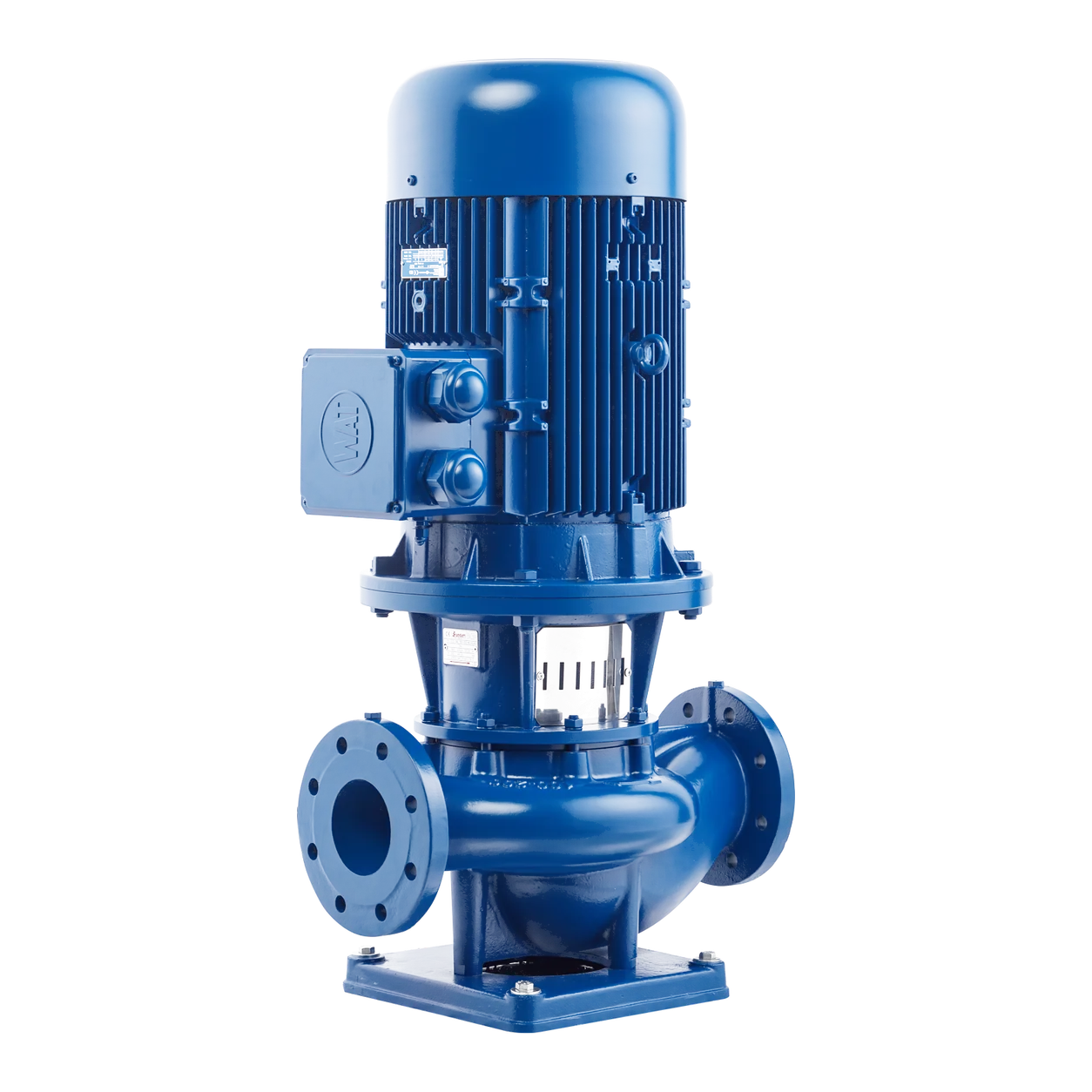

STANDART ECO SNL 150-250/18,5 kW; dik motorlu, hat tipi (in-line), kuru rotorlu ve tek kademeli santrifüj sirkülasyon pompasıdır. Üreticinin resmî doküman portalında ECO SNL 150-250 için 18,5–22 kW ve 1450 d/dak motor grubu listelenir.
Model-özel teknik çizimde 18,5 kW motor, DN150 emiş/basma flanşları ve F2 montaj formu doğrulanmıştır. Kesin debi-basma yüksekliği çalışma noktası üreticinin performans eğrisi ile tesisat eğrisi birlikte değerlendirilerek seçilmelidir.
| Model | ECO SNL 150-250 / 18,5 kW |
|---|---|
| Pompa tipi | Dikey motorlu hat tipi (in-line), kuru rotorlu, tek kademeli santrifüj |

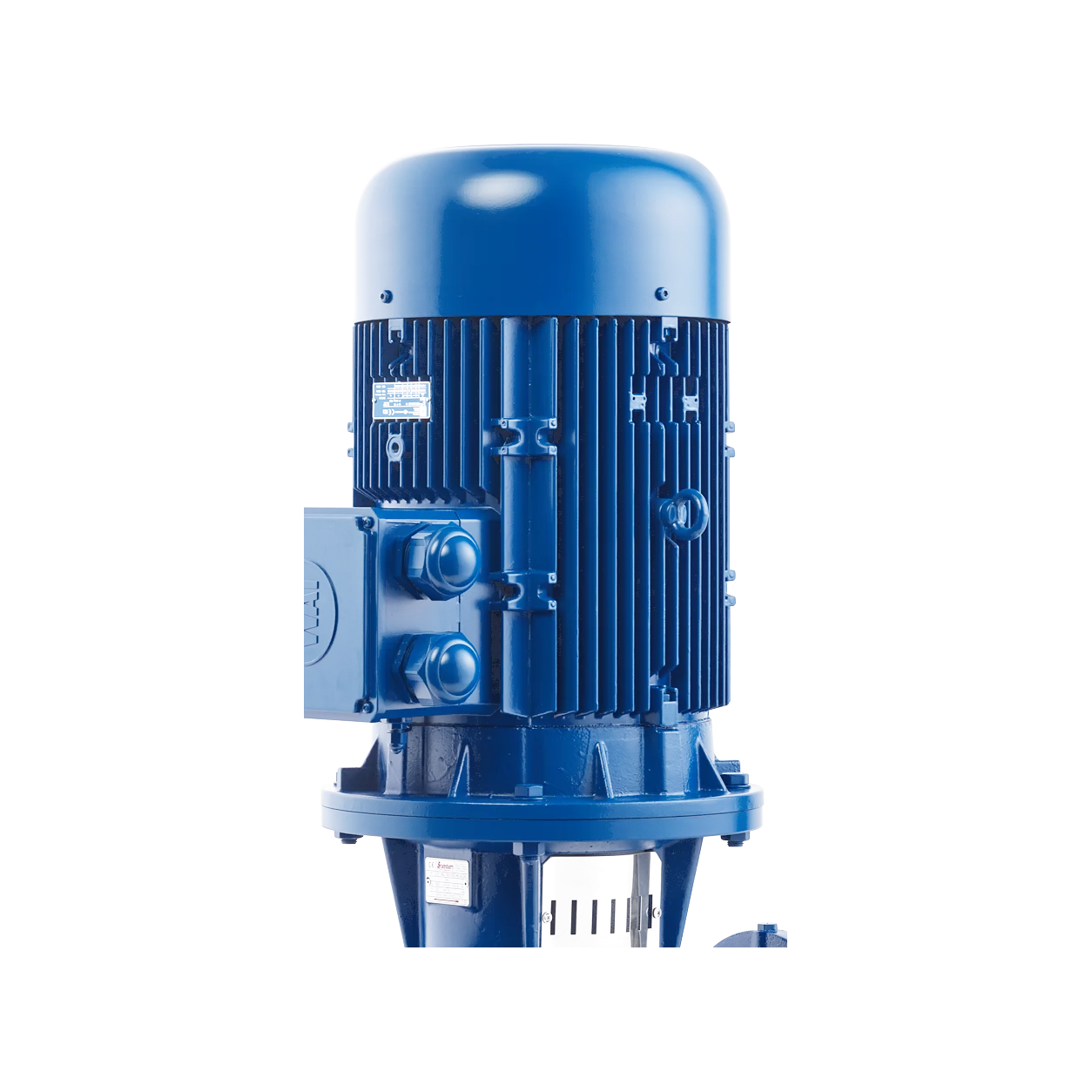

| Motor | 18,5 kW, 1450 d/dak, IEC 180M |
| Bağlantılar | DN150 emiş / DN150 basma |
| Montaj formu | F2 |
| Flanş | TS EN 1092-2 / PN16 |
| Nominal çark çapı | 250 mm |
| Önemli ölçüler | H 710 mm; A 223 mm; W 290 mm; L 1032 mm; alt tabla 400×400 mm; Ø18 mm montaj deliği |
| Çark | Kapalı çark |
| Mil sızdırmazlığı | Akışkana göre mekanik salmastra |
| Seri sınırları | -10…+140 °C ve Pmax 10 bar; malzeme, sıcaklık ve basınca göre değerlendirilmelidir |
Kullanım alanları: Isıtma, soğutma, iklimlendirme, proses suyu ve temiz ya da çok hafif kirli düşük viskoziteli sıvıların kapalı devre sirkülasyonu. Akışkan katı veya elyaflı parçacık içermemelidir.
Pompa seçimi; gerçek debi-basma yüksekliği, akışkan sıcaklığı, sistem basıncı, mekanik salmastra uyumluluğu ve motor beslemesi dikkate alınarak yapılmalıdır. Montaj ve bakım işlemleri resmî kılavuza göre yetkin personelce yapılmalıdır.
