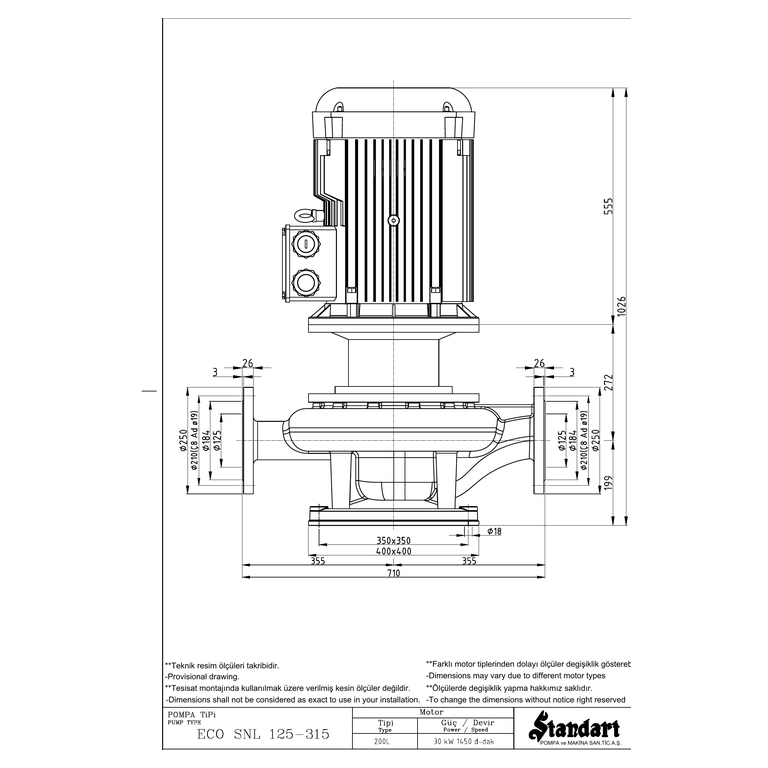

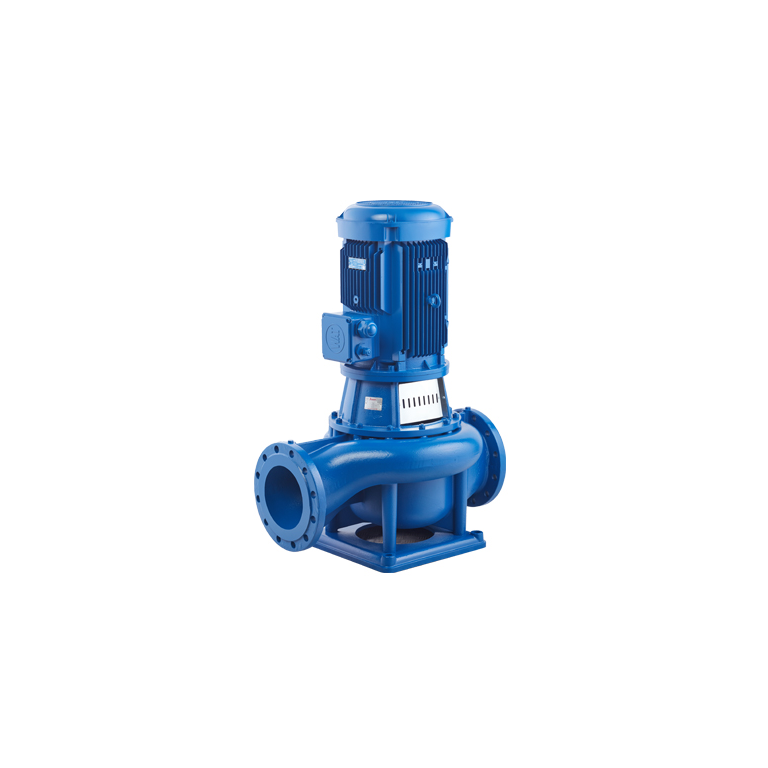

Standart ECO SNL 125-315 30 kW 1450 d/d, üreticinin model-özel 2D çizimi ve ECO SNL teknik kataloğunda doğrulanmış monoblok in-line, tek kademeli, kapalı çarklı santrifüj pompadır. Bağlantı ölçüsü DN125 / DN125 olarak listelenir. Sayfadaki iki fotoğraf ECO SNL serisini gösterir; teknik çizim ise 125-315, 30 kW ve 1450 d/d varyantına özeldir.
Resmî katalogdaki referans ölçüler A 200, W 272, Lm 555, L 1026 ve H 710 mm’dir. Üretici, teknik resimdeki ölçülerin yaklaşık olduğunu ve motor tiplerine göre değişebileceğini belirtir; nihai yerleşim için onaylı teklif ve çizim kullanılmalıdır.
| Model | ECO SNL 125-315 |
|---|---|
| Pompa tipi | Monoblok in-line, tek kademeli, kapalı çarklı santrifüj |
| Motor referansı | 30 kW / 40 HP, IEC 200L, 1450 d/d |
| Bağlantı | DN125 / DN125 |
| Form | F2 |
| Flanş standardı | TS EN 1092-2 PN16 |
| Katalog referans ölçüleri | A 200; W 272; Lm 555; L 1026; H 710 mm |
| Alt tabla | 400 × 350 mm; Ø18; T4 |
| Seri çalışma sınırları | -10 ila +140 °C; gövde basıncı 10 bar, malzeme ve koşullara bağlı olarak 16 bara kadar |
| Seçim notu | Modelin sayısal H-Q eğrisi kamuya açık birincil katalogda verilmediğinden çalışma noktası üreticinin seçim programı veya teklifiyle teyit edilmelidir. |
Kullanım alanları: Su temini, su arıtma ve basınçlandırma sistemleri; tarımsal sulama ve drenaj; HVAC uygulamaları; gıda-içecek ve denizcilik uygulamaları. Akışkan, sıcaklık, malzeme ve çalışma noktası uyumluluğu proje şartlarıyla ve üretici seçimiyle teyit edilmelidir.
