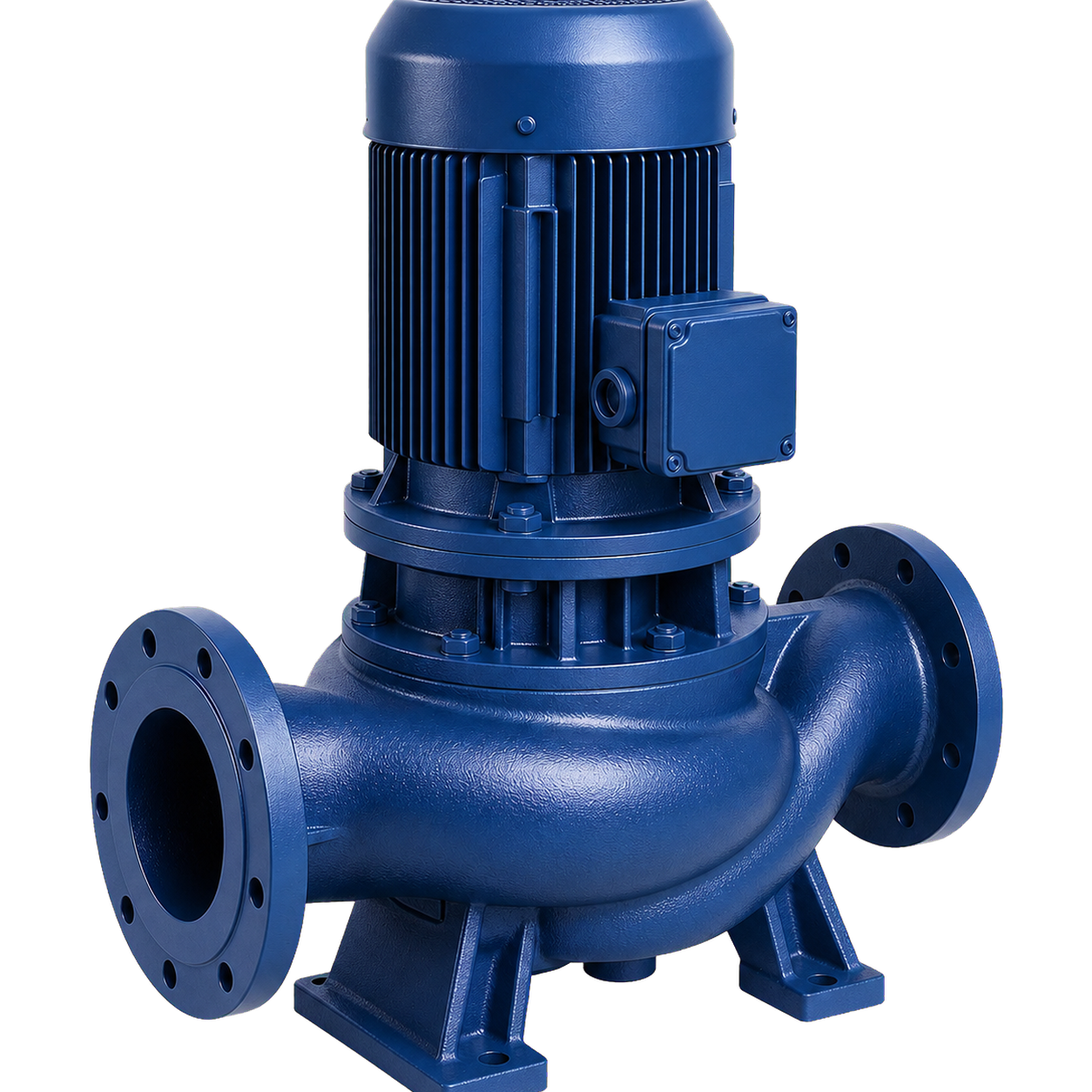

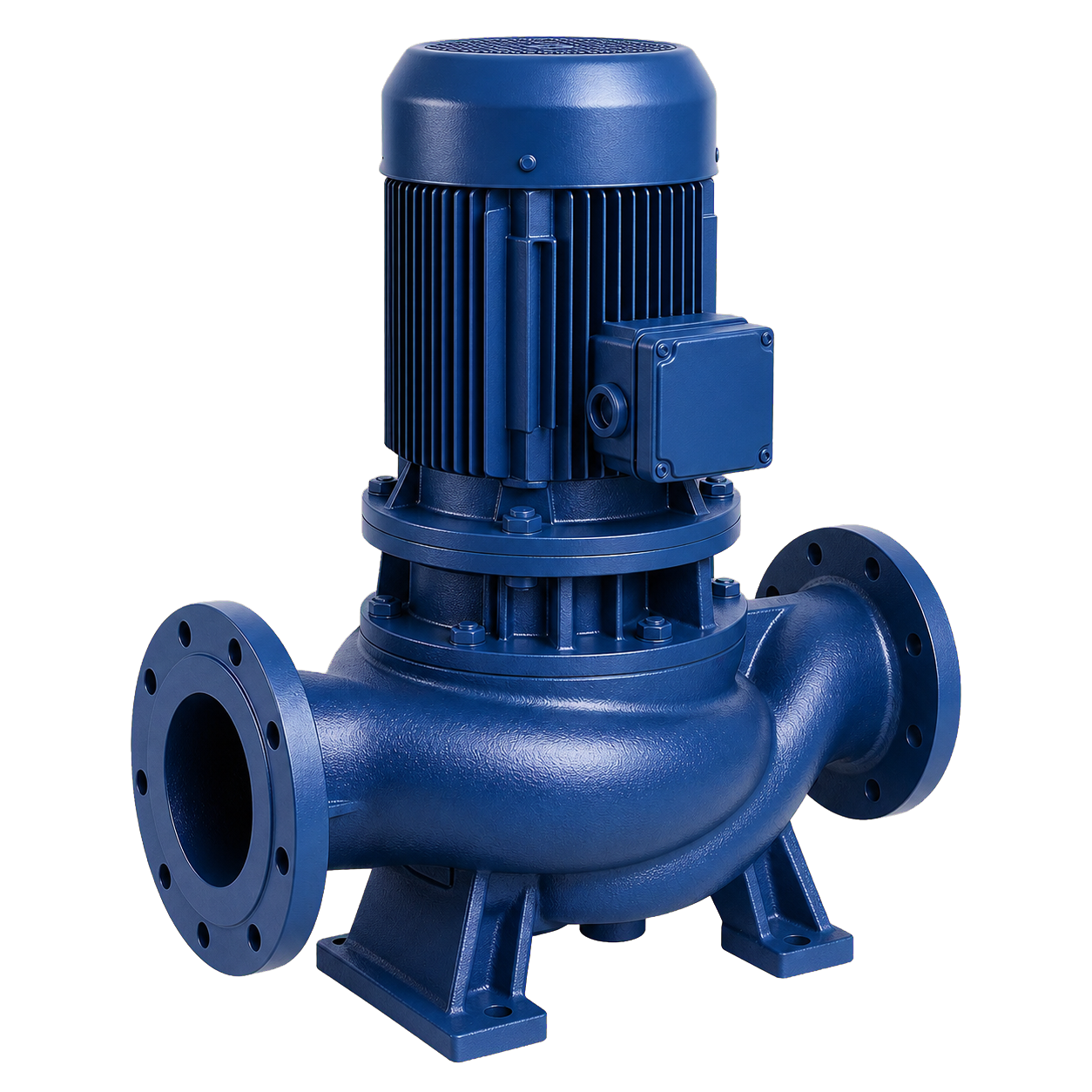

Standart ECO SNL 100-160/22 kW, kuru rotorlu, kaplinli in-line santrifüj sirkülasyon pompasıdır. Resmî Standart Pompa ECO SNL kataloğu ve 2D çizimiyle doğrulanmıştır.
Bu varyant 22 kW (30 HP), 3~400 V, 50 Hz, 2900 d/d, IEC 180M motor ve DN100/DN100 flanş bağlantılarıyla listelenir. Resmî ölçü tablosunda F1 formunda 969 mm toplam boy ve 475 mm gövde yüksekliği belirtilir.
| Seri / model | Standart ECO SNL 100-160 / 22 kW |
|---|---|
| Pompa tipi | Kuru rotorlu, kaplinli in-line santrifüj pompa |
| Güç | 22 kW / 30 HP |
| Besleme | 3~400 V, 50 Hz |
| Devir | 2900 d/d (2 kutup) |
| Motor gövdesi | IEC 180M |
| Bağlantılar | DN100 / DN100 |
| Form | F1 |
| Montaj boyu | 969 mm |
| Gövde yüksekliği | 475 mm |
| Flanş standardı | EN 1092-2 PN16 |
Kullanım alanları: Isıtma ve soğutma tesisatları, HVAC devreleri, sıcak su sirkülasyonu, merkezi iklimlendirme ve endüstriyel temiz su sirkülasyonu.
Uygulama notu: Pompa seçimi, resmî performans eğrisindeki çalışma noktasına göre yapılmalıdır. Sistemde yeterli net pozitif emme yüksekliği sağlanmalı; pompa kuru çalıştırılmamalı ve tesisat devreye alma öncesinde hava alınmalıdır.
