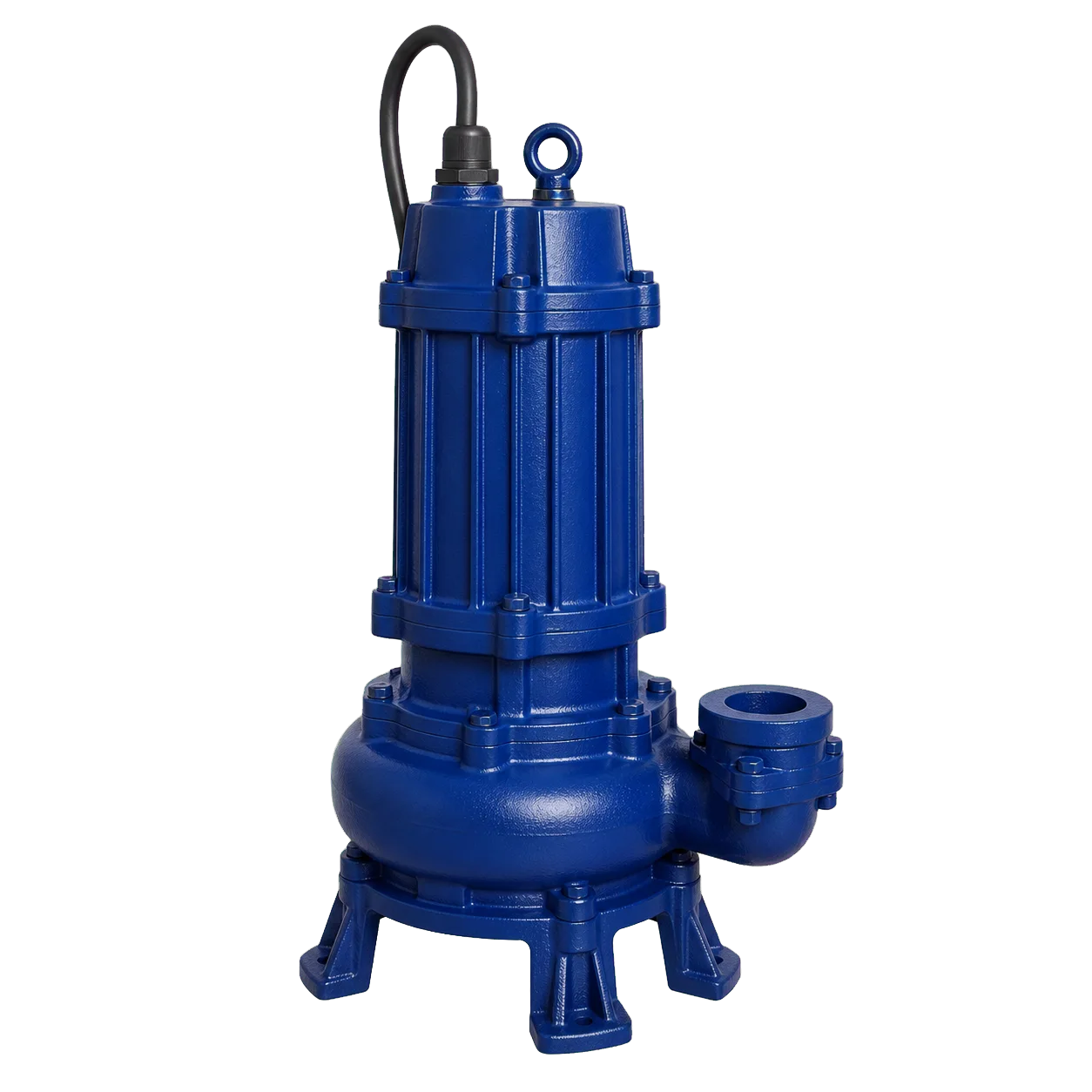

Standart C 50-240 D, döküm gövdeli dalgıç tip atık su ve drenaj pompasıdır. Düşey milli, tek kademeli santrifüj yapı; endüstriyel ve evsel ham atık sular ile katı veya lifli parçalar içeren sıvılarda kullanılmak üzere C serisi içinde konumlanır.
Resmi C serisi katalog listesinde C 50-240 D, 3000 d/dak sınıfında 5,5 kW motor gücüyle yer alır. D tipi çark, B tipine benzer kapalı bir çark olup 2 kutuplu motor uygulamalarına uygundur; üretici bu tip için daha küçük katı parça boyutu, daha yüksek basınç ve daha düşük debi karakteri belirtir. Kesin çalışma noktası, güncel üretici seçimi ve sistem eğrisiyle belirlenmelidir.
| Model | Standart C 50-240 D |
|---|---|
| Pompa tipi | Düşey milli, tek kademeli, dalgıç tip santrifüj atık su / drenaj pompası |
| Gövde | Döküm gövdeli C serisi |
| Basma bağlantısı | DN 50 |
| Çark tipi | D tipi kapalı çark |
| D tipi çark karakteri | 2 kutuplu motorlara uygun; B tipine benzer kapalı yapı, daha küçük katı geçişi, daha yüksek basınç ve daha düşük debi karakteri |
| Nominal motor gücü | 5,5 kW / 7,5 HP |
| Besleme | 400 V / 50 Hz, üç faz |
| Anma hızı | 3000 d/dak sınıfı; yaklaşık 2900 d/dak |
| Motor koruma sınıfı | IP68 |
| Sargı izolasyonu | F sınıfı |
| Termistör eşiği | 130 °C |
| Mil sızdırmazlığı | 12 HP altı C tipi pompalar için standart tek mekanik sızdırmazlık |
| Rulman | Ömür boyu gresli kapalı rulman |
| Basma flanşı standardı | TS EN 1092-2 / PN 10 (DN 50) |
| Azami çalışma sıcaklığı | 40 °C (standart tasarım) |
| Gövde basıncı | Azami 10 bar |
| Çark balansı | ISO 1940 sınıf 6.3'e uygun dinamik veya statik balans |
| Koruma/kontrol | C tipi dalgıç pompalarda PCST3-V2 motor koruma ve kontrol rölesi kullanılır |
| Seçim notu | Akışkanın katı/lif içeriği, basma hattı, kuyu geometrisi, dalma koşulu ve nihai Q-H çalışma noktası üretici seçimiyle doğrulanmalıdır |
Endüstriyel ve evsel ham atık su, drenaj çukurları, yağmur suyu toplama noktaları, terfi istasyonları ve katı/lifli parçalar içerebilen uygun akışkanların basılmasında kullanılabilir. DN50 basma hattında çalışma; tesisin statik yüksekliği, boru kayıpları ve kontrol sistemine göre projelendirilmelidir.
D tipi kapalı çarkın katı geçiş kapasitesi uygulamaya özel kontrol edilmelidir. Lifli atık, aşındırıcı partikül, kimyasal içerik veya yüksek sıcaklık içeren sıvılarda malzeme ve çalışma sınırları Standart Pompa ile teyit edilmelidir. Pompa kuru çalışmaya karşı korunmalı; termistör, su kaçağı ve seviye sinyalleri uygun koruma panosuna bağlanmalıdır.
