EBARA 50 DS 51.5-3; filtreli yarı vorteks çarklı, üç fazlı drenaj dalgıç pompadır. Resmî DS ürün föyü bu model için 1,5 kW / 2 HP, iki kutup, 2800 rpm, 3~380–415 V ±%10, 50 Hz, 400 V'ta 3,3 A, DN50 basma bağlantısı, Ø5 mm katı geçişi ve 25 kg ağırlık verir. Kayıttaki 400 V / 1,5 kW / 2 HP / DN50 imzası bu kimlikle örtüşür; eski yaklaşık 2900 rpm bilgisi resmî 2800 rpm nominal değeriyle güncellenmiştir.

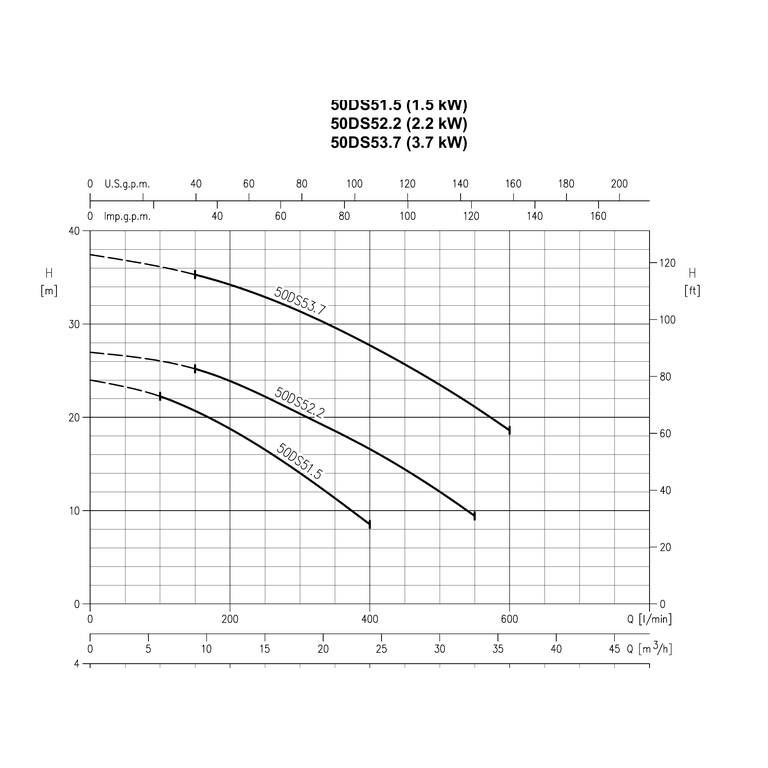

Hidrolik performans: Resmî 50 Hz karakteristikte 0/6/9/12/15/18/24 m³/sa debide sırasıyla 24,0/22,3/20,7/18,8/16,5/14,0/8,5 mSS verilir. Eğri 50DS51.5, 50DS52.2 ve 50DS53.7 grubu için birlikte yayımlanır; bu kayıtta yalnız 1,5 kW 50DS51.5 çizgisi esas alınmıştır. Çalışma noktası, tesis eğrisi, sıvı yoğunluğu, katı içerik ve boru kayıplarıyla birlikte projeye göre doğrulanmalıdır.
Akışkan ve yapı: DS ailesi filtreli yarı vorteks hidrolikle temiz veya çok az kirli suyun; yağmur suyu ile çamur ve kum içerebilen drenaj sularının tahliyesi için tanımlanır. Maksimum sıvı sıcaklığı 40 °C, en yüksek lif uzunluğu 50 mm ve 50DS için katı geçişi 5 mm'dir. Basma gövdesi GG25 dökme demir; çark ve motor gövdesi GG20 dökme demir; motor mili AISI403'tür. 1,5 kW modelde emiş kapağı paslanmaz çeliktir; filtre tıkanmayı azaltmaya yönelik hidrolik bileşen olarak belirtilir. Çift mekanik salmastrada çark tarafı SiC/SiC/NBR, motor tarafı Ceramic/Carbon/NBR malzemededir.

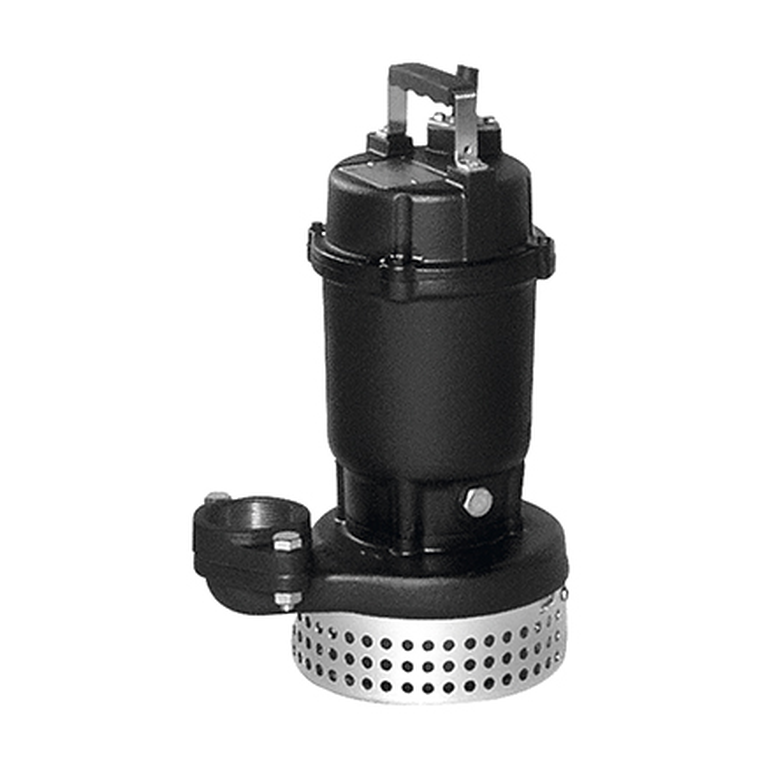

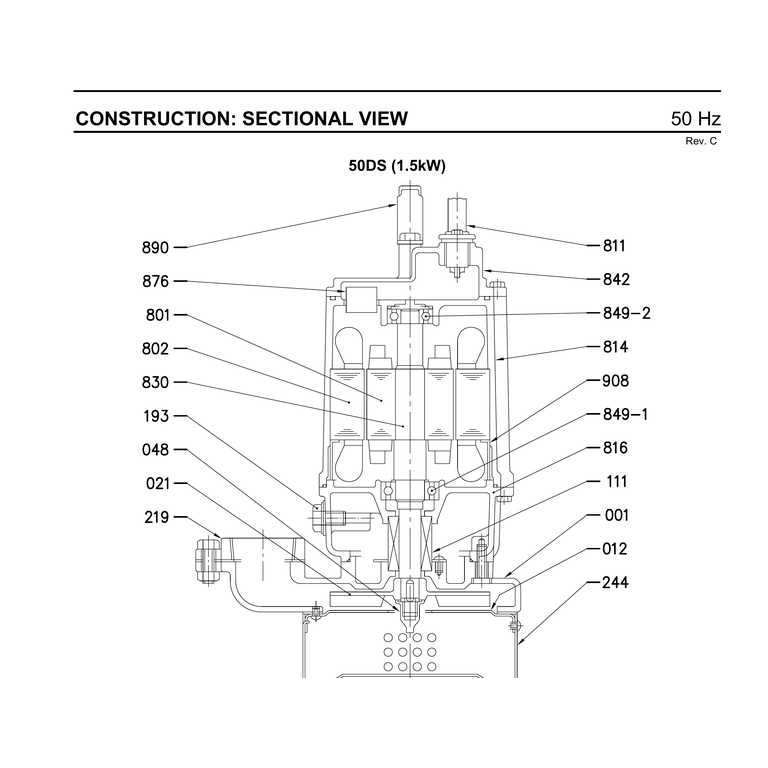

Elektrik ve kurulum: Motor yalıtım sınıfı F, koruma sınıfı IP68'dir; neopren H07RN/F kablo uzunluğu 6 m'dir. Bağlanan tek sayfalık DS föyü seri için 7 m genel daldırma değeri verir; ancak model-spesifik D Series Data Book, 1,5 kW DS için en fazla 3 m daldırma sınırı belirtir. Bu nedenle ürün seçimi ve kurulumda 3 m sınırı esas alınmalıdır. Eski kayıttaki “flatör dahil” ifadesi resmî ürün satırında doğrulanmadığı için korunmamıştır; seviye kontrolü aksesuar olarak değerlendirilmelidir. Resmî görseller sırasıyla DS seri görünümü, 50DS 1,5 kW teknik kesiti ve 50DS51.5'in yer aldığı 50 Hz performans eğrisidir; ana seri fotoğrafı ile kesit, isim plakasına/P/N'e özel görseller değildir.
| Model / tip | EBARA 50 DS 51.5-3; filtreli yarı vorteks çarklı üç fazlı drenaj dalgıç pompa |
|---|---|
| Resmî teknik referans | 50 DS 51.5-3 / katalog kodu 1545500054; kayıt için plaka/P/N kanıtı değildir |
| Motor gücü | 1,5 kW / 2 HP |
| Besleme | 3~380–415 V ±%10, 50 Hz; 400 V'ta 3,3 A |
| Kutup sayısı / nominal devir | 2 / 2800 rpm |
| Basma bağlantısı / katı geçişi | DN50 / Ø5 mm |
| Ağırlık | 25 kg |
| Yalıtım / koruma | F / IP68 |
| Maksimum sıvı sıcaklığı / lif uzunluğu | 40 °C / 50 mm |
| Model-spesifik maksimum daldırma | 3 m (1,5 kW DS); seri föyündeki 7 m genel değeri bu model için kullanılmamalıdır |
| Kablo | neopren H07RN/F, 6 m |
| 0/6/9/12/15/18/24 m³/sa için H | 24,0/22,3/20,7/18,8/16,5/14,0/8,5 mSS |
| Basma gövdesi | GG25 dökme demir; çark ve motor gövdesi: GG20 dökme demir |
| 1,5 kW emiş kapağı | paslanmaz çelik; filtreli hidrolik; mil: AISI403 |
| Çift mekanik salmastra | çark tarafı SiC/SiC/NBR, motor tarafı Ceramic/Carbon/NBR |
| Kullanım notu | |
| Temiz veya çok az kirli su, yağmur suyu ve sınırlı çamur/kum içeren drenaj sularının transferi için filtreli hidrolik | |
| Kesin seçimde debi/basma yüksekliği, 5 mm katı geçişi, 3 m daldırma sınırı, akışkan uyumu, kablo/koruma ve montaj koşulları proje bazında doğrulanmalıdır |
Kaynak ve kimlik notu: Kayıttaki 400 V / 50 Hz / 1,5 kW / 2 HP / yaklaşık 2900 rpm / DN50, dökme demir, AISI403 ve çift salmastra bilgileri resmî EBARA 50 DS 51.5-3 satırıyla örtüşür; eksik olan -3 üç faz modeli ibaresi ile kanonik URL bu kimliğe düzeltilmiştir. Kayıt veritabanında isim plakası veya P/N alanı bulunmadığından 1545500054, bu kayda ait kanıtlanmış plaka kodu olarak değil, eşleşen resmî güncel katalog satırının kodu olarak yazılmıştır. 2800 rpm resmî nominal değerdir; seri eğrisindeki yaklaşık 2850 min⁻¹ notu farklı bir değer olarak aktarılmamıştır. Eski “kablo flatör dahil” ifadesi resmî föyde desteklenmez; seviye kontrol cihazı aksesuar olarak listelendiği için bu ürünün üzerinde bulunduğu iddia edilmemiştir. Tek sayfalık resmî DS föyünde seri için 7 m genel daldırma yazsa da, exact 1,5 kW DS satırını kapsayan Data Book 3 m sınırı verir; güvenli seçim için bu sayfada 3 m esas alınmıştır. Müşteri alanına yalnız doğrudan 50 DS 51.5-3 satırını içeren tek sayfalık DS ürün föyü bağlandı; genel Data Book ve fiyat kataloğu ürün dokümanı olarak eklenmedi. İlk görsel seri düzeyindedir; kesit 50DS 1,5 kW grubunu, performans eğrisi ise 50DS51.5/52.2/53.7 grubunu gösterir.
