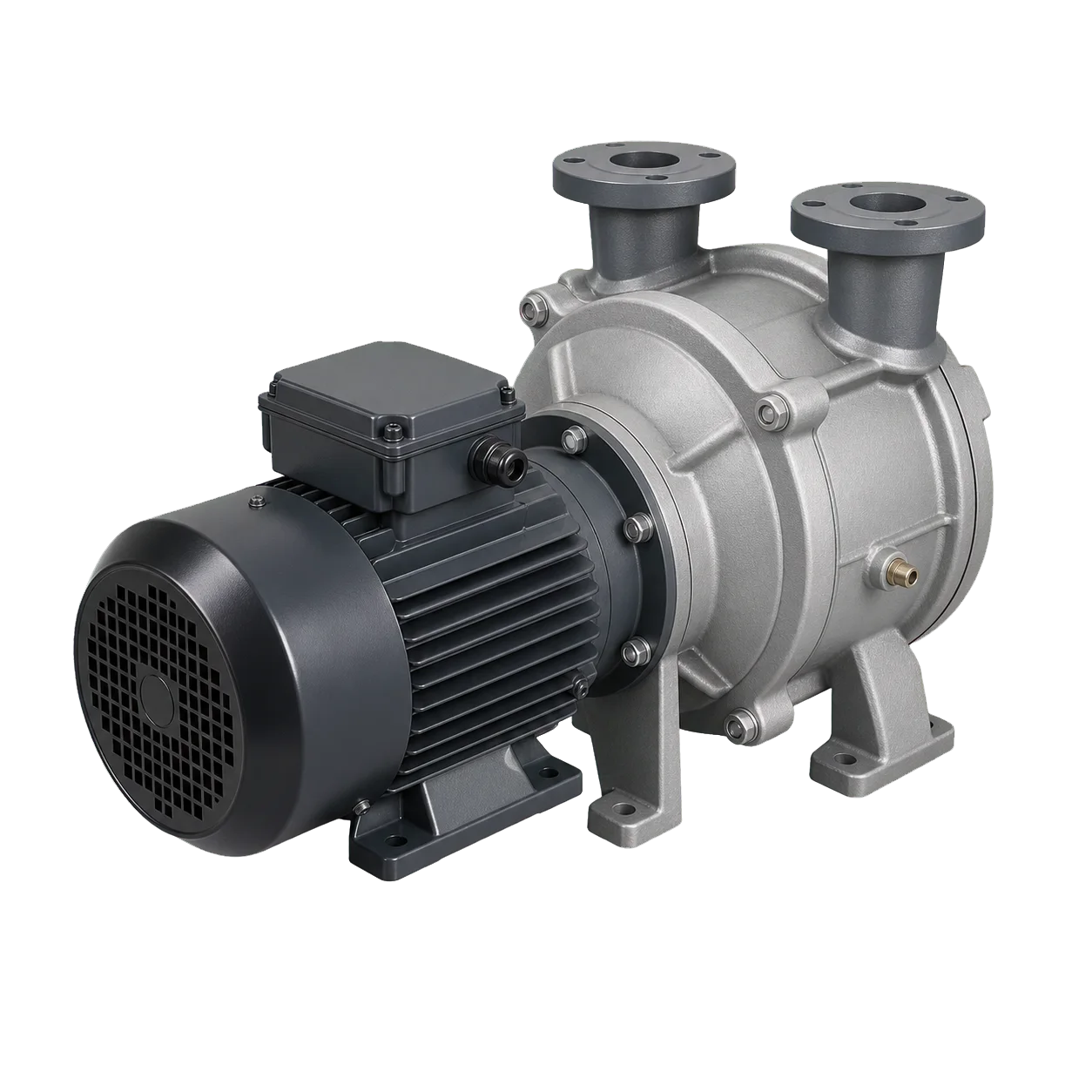

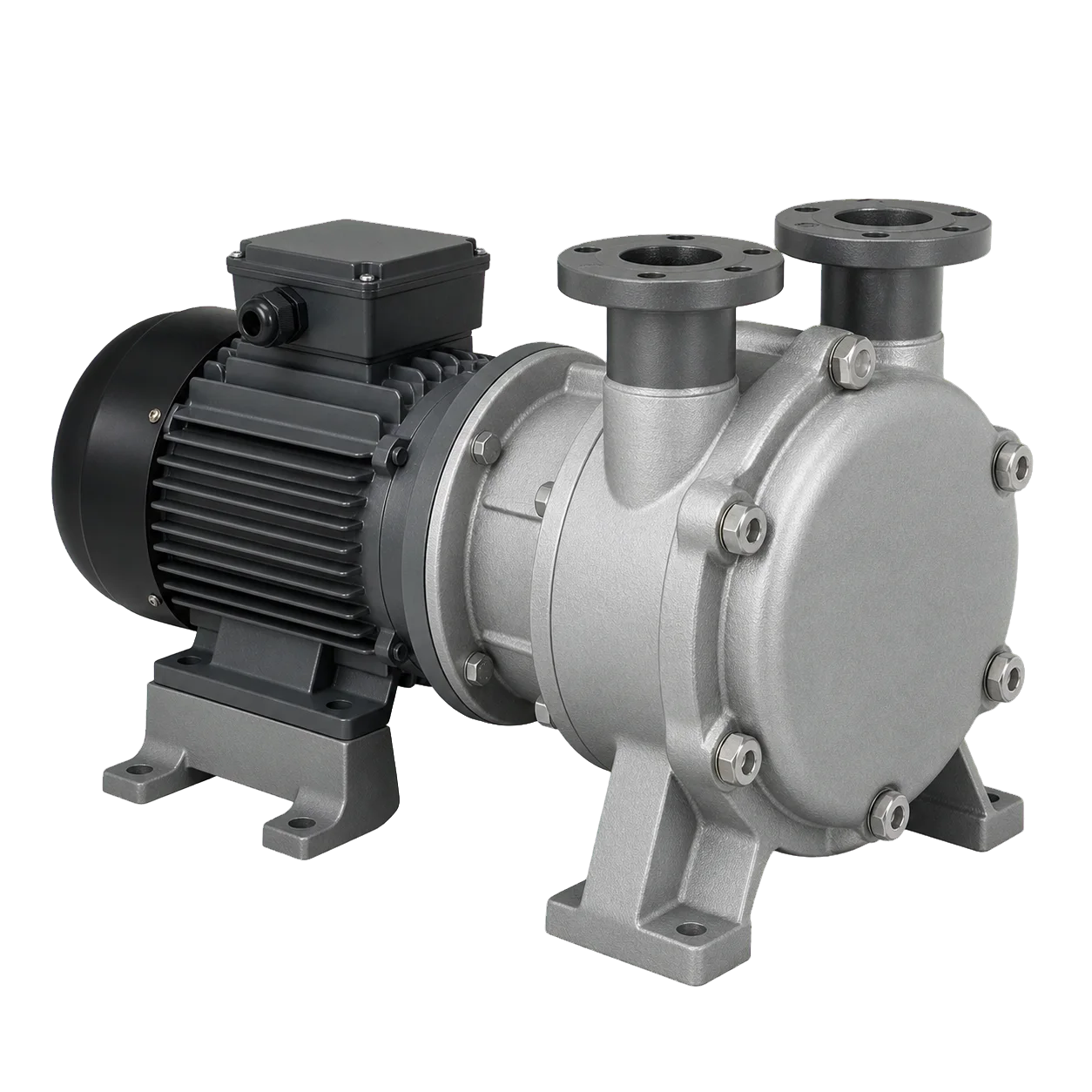

Pomvak PVN 210/070, doğrudan motor tahrikli kompakt monoblok sıvı halkalı vakum pompasıdır. Üreticinin teknik föyüne göre 50 Hz’te 3 kW motor ve 1450 d/dak hızla çalışır; 120 m³/sa nominal, 170 m³/sa maksimum kapasite sunar.
Pompa 33 mbar mutlak basınca kadar vakum üretebilir ve DN40 emiş/basma bağlantılarına sahiptir. Sıvı halkasının oluşması ve soğutma için servis sıvısı beslemesi gerekir; kesin performans vakum basıncı, gaz tipi ve servis suyu koşullarına göre değerlendirilmelidir.
| Model | PVN 210/070 |
|---|---|
| Pompa tipi | Monoblok tip kompakt sıvı halkalı vakum pompası |
| Nominal kapasite | 120 m³/sa |
| Maksimum kapasite | 170 m³/sa |
| Mutlak basınç | 33 mbar |
| Vakum basıncı (deniz seviyesinde) | -735 mm-Hg |
| Motor gücü | 3 kW / 4 HP (50 Hz) |
| Motor devri | 1450 d/dak (50 Hz) |
| Bağlantı | DN40 emiş ve basma |
| Servis sıvısı miktarı | 17 l/dak |
| Servis suyu giriş bağlantısı | 3/8 inç |
| Maksimum servis suyu sıcaklığı | 80 °C |
| Maksimum servis suyu viskozitesi | 4 mm²/sn |
| Maksimum servis suyu yoğunluğu | 1200 kg/m³ |
| Kuru hava emme sıcaklık dayanımı | 200 °C |
| Doymuş buhar emme sıcaklık dayanımı | 100 °C |
| En yüksek sıkıştırma basıncı | 0,3 bar |
| Oluşabilecek basınç farkı | 1,1 bar |
| Motorlu ağırlık | 68 kg |
| Gürültü seviyesi | 68 dB (80 mbar emme basıncında) |
Kuru hava, doymuş su buharı ve uygun miktarda sıvı içerebilen gazların vakumlanması gereken endüstriyel proseslerde kullanılır. Plastik profil ve boru imalatı, vakumlu taşıma/kurutma, filtrasyon ve proses vakumu gibi uygulamalarda değerlendirilebilir.
Servis sıvısı beslemesi, sıcaklık sınırları, gaz-sıvı uyumluluğu, emiş hattı, ayırma/geri kullanım düzeni ve tesisat basınç kayıpları uygulama öncesinde doğrulanmalıdır. İşletmeye alma ve bakım üreticinin kullanım kılavuzuna göre yetkin personelce gerçekleştirilmelidir.
