MİKSAN HDA 06, makine takımlarındaki soğutma ve yağlama sıvılarının pompalanması ile soğutma ve sirkülasyon sistemleri için kullanılan boryağ tezgâh pompasıdır.
Resmî HDA katalog satırında 1,1 kW motor gücü; 230/400 V (Δ/Y), 50 Hz besleme; 4,85/2,8 A nominal akım; 2720 d/d hız, 206 mm daldırma derinliği ve 13,8 kg ağırlık belirtilir.

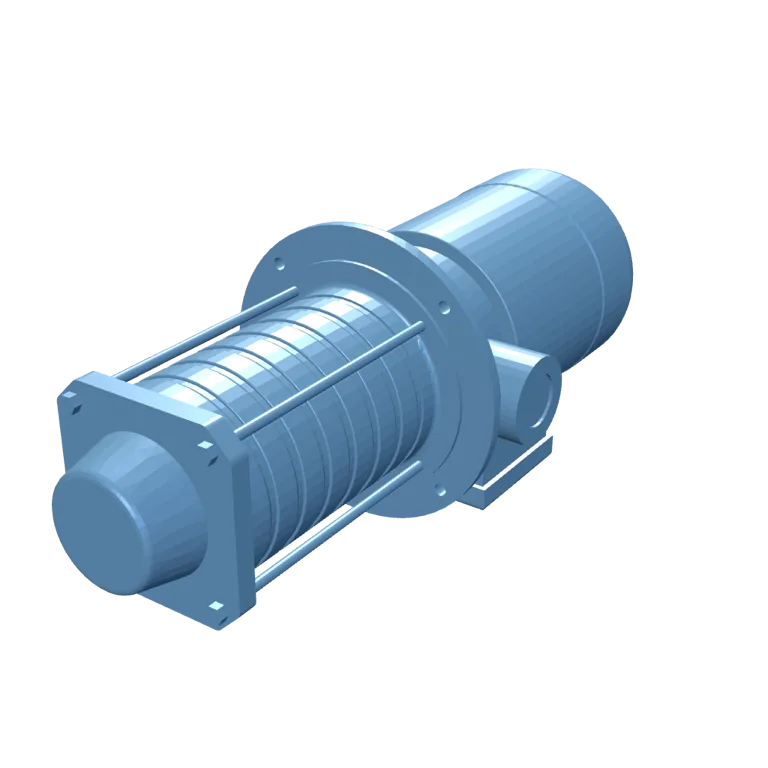

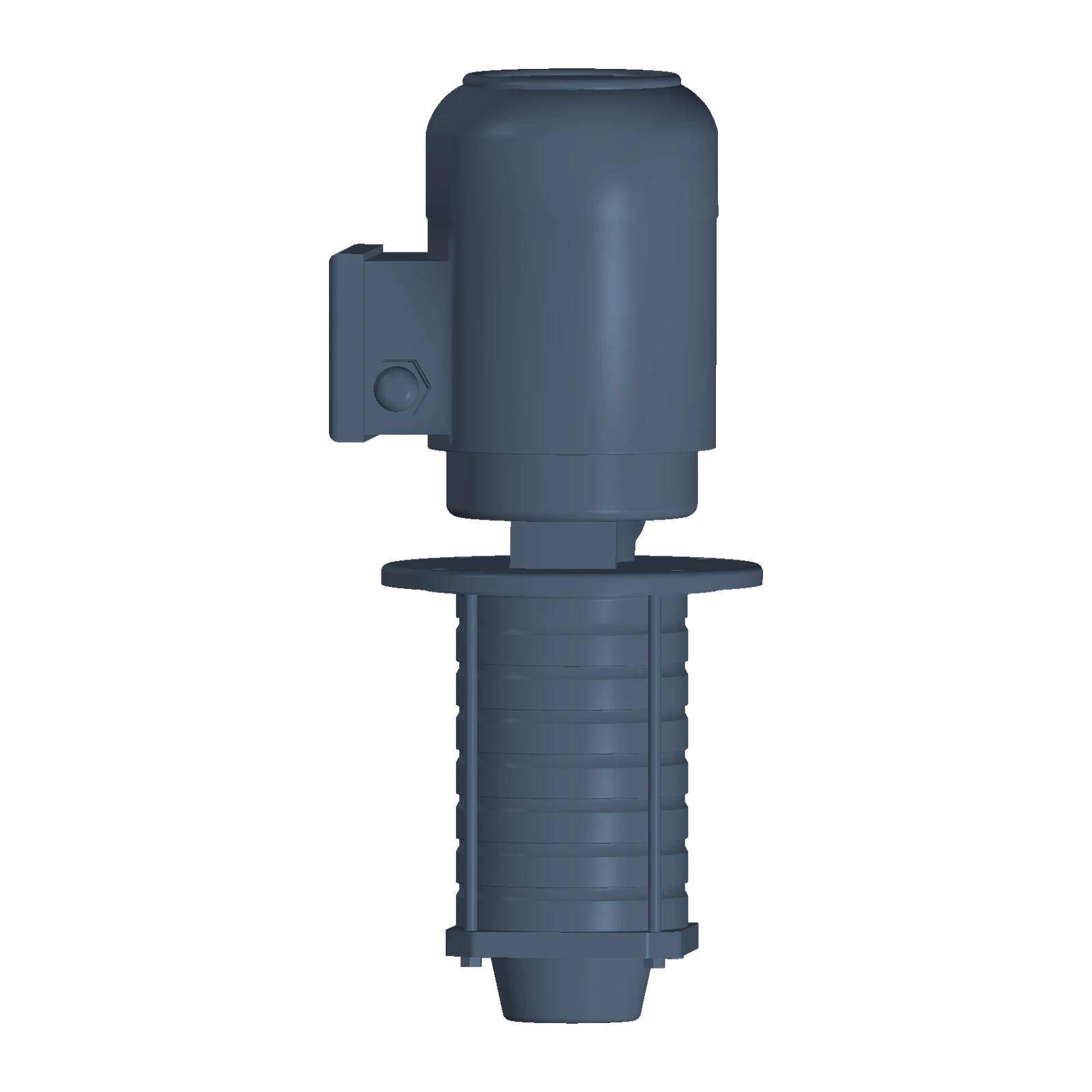

Görsel notu: Ana ve ikinci görsel, MİKSAN’ın resmî ürün sayfasında yayımlanan hda06.stp modelinden iki ayrı açıyla üretilen CAD teknik görünümleridir; ürün fotoğrafı değildir.
| Model | MİKSAN HDA 06 |
|---|---|
| Motor gücü | 1,1 kW |
| Besleme | 230/400 V (Δ/Y), 50 Hz |
| Nominal akım / hız | 4,85/2,8 A; 2720 d/d |
| Daldırma derinliği / ağırlık | 206 mm / 13,8 kg |
| Katalog çizimindeki bağlantı / kablo rakoru | G1 / M16×1,5 |
| Akışkan sınırları | 0–80 °C; 1–30 mm²/s kinematik viskozite |
| Malzemeler | gövde DIN GG25 dökme demir; alt bölüm sac; difüzör, çark ve filtre AISI304; mil AISI316; O-ring Viton; mekanik salmastra C-SiC-Viton |
| Motor | üç faz asenkron, iki kutuplu, IP55 |
Kullanım alanları: makine takımlarında soğutma ve yağlama sıvısı pompalanması; soğutma sistemleri; kesme, tornalama, frezeleme, delme ve taşlama süreçlerindeki sirkülasyon uygulamaları.
Belge ve seçim notu: Teknik değerler MİKSAN HDA teknik kataloğundaki HDA 06 satırından alınmıştır. Kesin çalışma noktası, akışkan ve sistem koşullarına göre üreticinin 50 Hz performans eğrisiyle seçilmelidir.

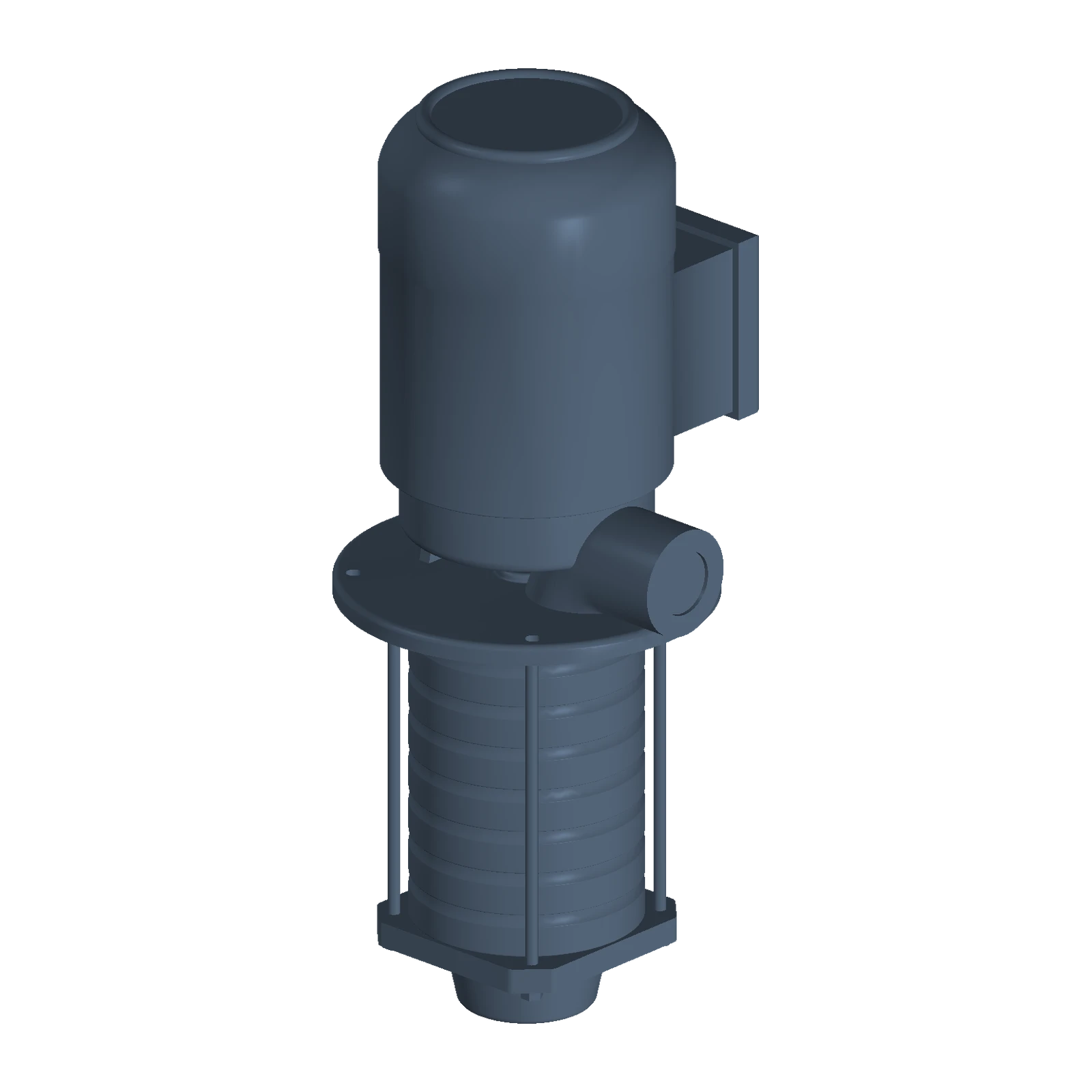

Görsel notu: Bu kayıttaki iki WebP, MİKSAN’ın tam model hda06.stp CAD dosyasından üretilen iki ayrı teknik görünümdür; ürün fotoğrafı değildir.
