LOWARA SHOE 40-160/40/D; açık çarklı, tek kademeli yatay monoblok santrifüj pompadır. Resmî SHO kod şemasında E, çarkın motor mil uzantısına doğrudan bağlandığı yakın kaplinli/monoblok yapıyı; 40-160, DN40 basma ve 160 mm nominal çarkı; /40 ise 4 kW motor gücünü gösterir. Sondaki /D katalogda üreticiye atanmış ek açıklama alanıdır ve ayrıca çözülmemiştir: bu ifade SHOD çift mekanik salmastralı seriyle aynı değildir. Kayıtta isim plakası veya ürün numarası bulunmadığından P/N, /D’nin anlamı, çift salmastra, kesin boyut/ağırlık ve teslim konfigürasyonu atfedilmemiştir.
Motor ve hidrolik referansı: Kayıttaki 400 V, 50 Hz, 4 kW / 5,5 HP ve yaklaşık 2900 d/d bilgisi SHOE 40-160/40 iki kutuplu taban modelle uyumludur. Resmî 4 kW, 400/690 V motor referansında 400 V Δ için 7,62 A, 690 V Y için 4,40 A, cosφ 0,85, yaklaşık 2885–2910 d/d, IE3, IP55 ve F (155 °C) yalıtım sınıfı verilir; 230/400 V servis varyantı da bulunduğundan nihai bağlantı/akım sahadaki etiketten doğrulanmalıdır. SHO.. 40-160/40 ortak 50 Hz iki kutup hidrolik tablosunda Q=12/15/18/20/21/22/23/24/30 m³/sa için H sırasıyla 30,7/30,2/29,5/29,1/28,8/28,6/28,3/28,1/26,6 mSS'dir. Bu eğri ISO 9906:2012 Grade 3B ve ρ=1,0 kg/dm³, ν=1 mm²/s koşulu içindir; NPSH değerleri laboratuvar verisi olduğundan katalog pratik seçimde +0,5 m eklenmesini önerir.
Yapı ve çalışma sınırları: SHOE taban yapısında emiş DN65, radyal basma DN40; flanşlar EN 1092-1/DIN 2532 standardındadır. 40/125–160 boyu için referans katı geçişi 30 mm'dir. Standart SHO sürümü için sıvı sıcaklığı -10…+120 °C, azami çalışma basıncı 12 bar olarak verilir; /D ekinin özel koşul değiştirip değiştirmediği doğrulanmadığından seçimde ürün etiketi esas alınmalıdır. Pompa gövdesi AISI316L; açık ve geri çekilmiş çark ile salmastra yuvası CF8M döküm AISI316; standart mekanik salmastra SiC/SiC/FKM ve elastomerler FKM’dir. Bu malzeme bilgisi tüm parçaların AISI316L olduğu veya her kimyasala uygun olduğu anlamına gelmez. SHO, atık su/black-water drenaj pompası değildir; küçük katı parçacıklı temiz su ve yıkama/transfer sistemleri için seri referansıdır.

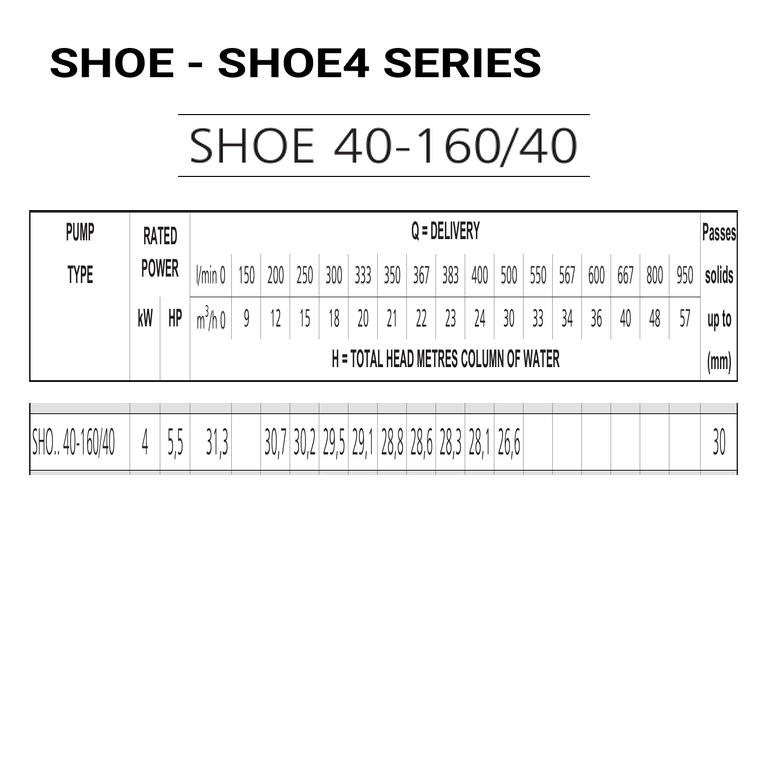

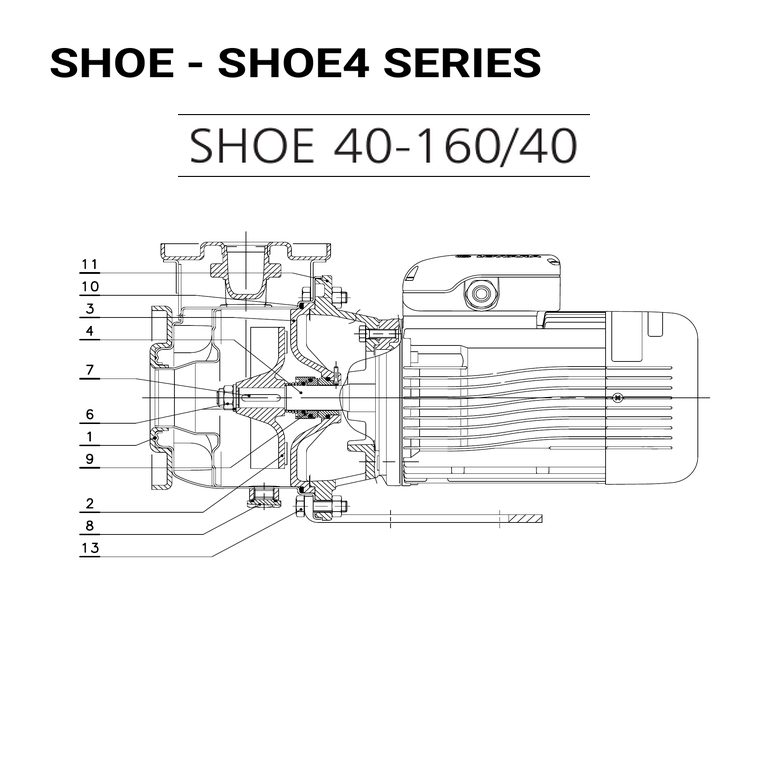

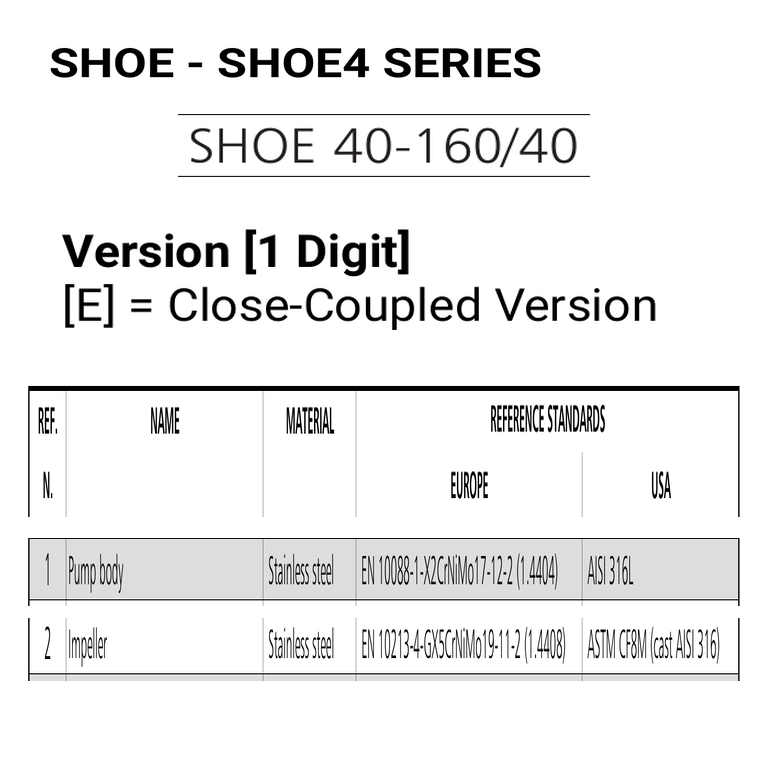

Belge ve görsel notu: Müşteri alanına SHOE 40-160/40 taban modelini, kod şemasını, hidrolik satırını, elektrik referansını, malzemeyi ve seri sınırlarını kapsayan resmî İngilizce 50 Hz teknik katalog eklenmiştir; belge tek P/N’e ait tek sayfalık föy değildir. İlk görsel SHOE/SHOE4 teknik kesiti ile suffixsiz SHOE 40-160/40 model listesidir; /D’ye özgü teslim görünümü değildir. İkinci görsel yalnız SHO.. 40-160/40 H–Q satırını, üçüncü görsel ise yalnız SHOE monoblok/malzeme yapısını taşır. SHOD, /P boyut satırı veya belirsiz /D tanımı görsellere dahil edilmemiştir.
| Model referansı | LOWARA SHOE 40-160/40/D; /D anlamı ve P/N isim plakası olmadan atfedilmemiştir |
|---|---|
| Suffixsiz SHOE 40-160/40 taban referansı yapı | yakın kaplinli/monoblok; açık ve geri çekilmiş çarklı tek kademeli santrifüj pompa |
| Suffixsiz SHOE 40-160/40 kod referansı | 40-160 = DN40 basma / 160 mm nominal çark; /40 = 4 kW; E = yakın kaplinli yapı |
| Suffixsiz SHOE 40-160/40 motor referansı | 3~400/690 V, 50 Hz, iki kutup; yaklaşık 2885–2910 d/d, IE3, IP55, F (155 °C) |
| Suffixsiz 400/690 V motor referansı | 400 V Δ’de 7,62 A; 690 V Y’de 4,40 A; cosφ 0,85 |
| Suffixsiz SHOE 40-160/40 bağlantı referansı | DN65 emiş, DN40 radyal basma; EN 1092-1/DIN 2532 flanşlar |
| Suffixsiz SHOE 40/125–160 taban referansı katı geçişi | 30 mm |
| Suffixsiz standart SHO sınır referansı | -10…+120 °C sıvı sıcaklığı; 12 bar azami çalışma basıncı |
| Suffixsiz SHO.. 40-160/40 H–Q taban referansı | 12/15/18/20/21/22/23/24/30 m³/sa için 30,7/30,2/29,5/29,1/28,8/28,6/28,3/28,1/26,6 mSS |
| H–Q standardı | ISO 9906:2012 Grade 3B; 50 Hz, iki kutup; ρ=1,0 kg/dm³ ve ν=1 mm²/s |
| Suffixsiz SHOE malzeme referansı | AISI316L gövde; CF8M döküm AISI316 açık/geri çekilmiş çark ve salmastra yuvası; SiC/SiC/FKM salmastra; FKM elastomer |
| Kullanım notu | |
| SHO serisi atık su veya black-water drenajı için tanımlanmaz; küçük katı parçacıklı temiz su, yıkama ve transfer sistemleri için seri referansıdır. | |
| Kesin seçimde akışkan, sıcaklık, basınç, çalışma noktası, NPSH ve sahadaki etiket/P-N bilgisi birlikte doğrulanmalıdır. |
Kimlik, varyant ve belge notu: Kayıttaki SHOE 40-160/40/D, 400 V, 50 Hz ve 4 kW imzası resmî SHOE 40-160/40 iki kutup taban modelle uyumludur. Ancak DB kaydında isim plakası/P-N bulunmadığından eşleşen resmî ürün numarası bu ürünün kanıtlanmış P/N’i diye yazılmamıştır. Kod şemasındaki E yakın kaplinli monoblok yapıdır; 40-160 DN40 basma ve 160 mm nominal çarkı, /40 4 kW’ı belirtir. Sondaki /D katalogda üreticiye atanmış ama açıklanmamış bir ek alandır; SHOD’un çift salmastra D’si değildir. Aynı hidrolikte 230/400 V ile 400/690 V ve servis/sızdırmazlık varyantları bulunduğundan, /D sürümü için çift salmastra, kesin motor bağlantısı, boyut veya 41 kg gibi /P tablosuna ait veri eklenmemiştir. AISI316L başlık yalnız gövde kapsamındadır: çark/salmastra yuvası CF8M döküm AISI316, standart salmastra SiC/SiC/FKM ve elastomerler FKM’dir. Müşteri PDF’i exact taban modeli içeren seri teknik katalogdur; ilk görsel teknik/taban model görünümü, ikinci görsel H–Q satırı, üçüncü görsel yapım/malzeme açıklamasıdır.
