LOWARA SHOE 40-160/40/D, tek kademeli, flanş bağlantılı ve monoblok (close-coupled) bir SHOE serisi santrifüj pompadır. Xylem SPARK’taki doğrulanmış ürün kaydı 104526710, bu sürümü SHOE 40-160/40/D ELP 40/69 ve 50 Hz olarak tanımlar; resmî Lowara CAD Center kaydı da aynı fiziksel modeli 40-160, 2 kutup ve 4 kW olarak doğrular.

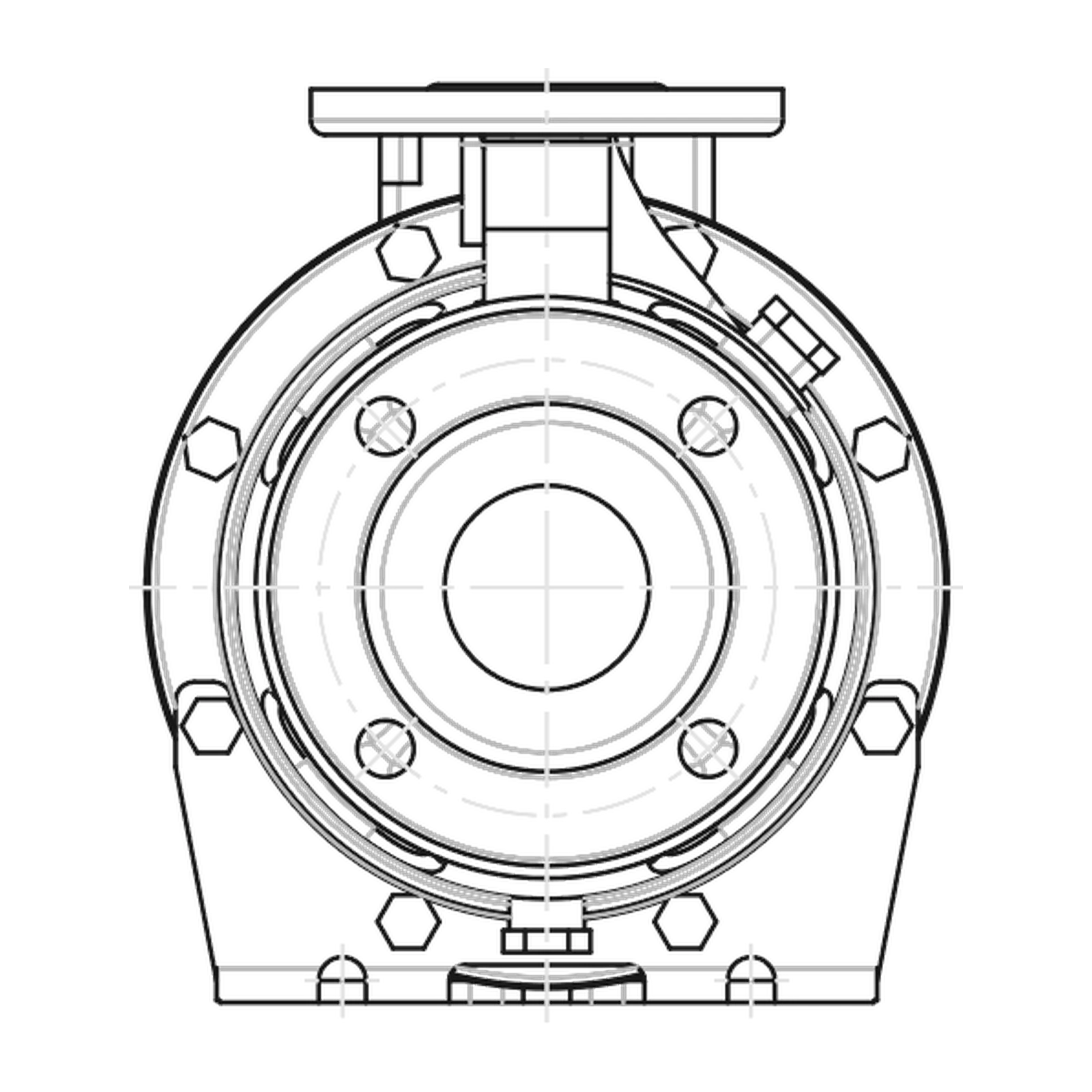

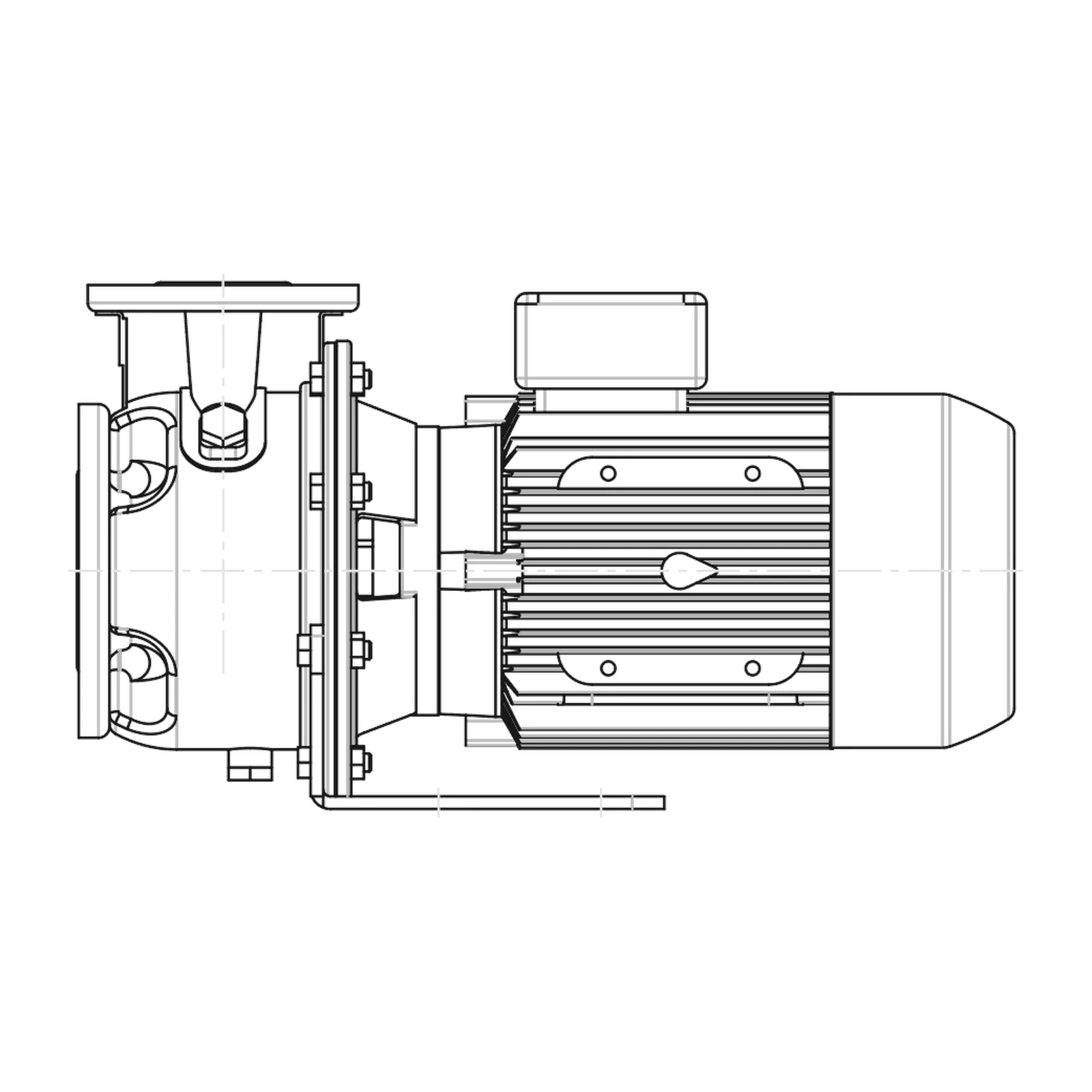

SHO serisinin resmî teknik kitabında SHOE, çarkı motor mil uzantısına doğrudan bağlı braketli monoblok yapı olarak açıklanır. Pompa gövdesi AISI 316L paslanmaz çelik; açık ve gömülü konumlu çark ise döküm AISI 316 (CF8M) paslanmaz çeliktir. Yayındaki iki görsel, üreticinin tam SHOE 40-160/40 CAD kaynağındaki 2B çizimden ayrı yan ve ön/flanş görünümleri olarak, şeffaf zeminli 1:1 WebP biçiminde hazırlanmıştır.
| Teklif modeli | LOWARA SHOE 40-160/40/D AISI316L |
|---|---|
| Resmî SPARK ürün kaydı | 104526710 — SHOE 40-160/40/D ELP 40/69, 50 Hz |
| Resmî CAD modeli | SHOE 40-160/40; monoblok / close-coupled, 2 kutup, 4 kW |
| Pompa tipi | tek kademeli, flanş bağlantılı, açık ve gömülü konumlu çarklı santrifüj pompa |
| Nominal motor gücü | 4 kW / 5,5 hp |
| Besleme | teklif 400 V / 50 Hz; 3 kW üzeri SHOE seri standart gerilim sınıfı 380-415 / 660-690 V, 50 Hz |
| Kutup / hız sınıfı | 2 kutup / yaklaşık 2900 d/d (teklif) |
| Hidrolik tablo | SHO.. 40-160/40, 50 Hz / 2 kutup (teknik PDF s.33) |
| Bağlantı nominal çapları | DNM 40 mm / DNA 65 mm (teknik PDF s.57; teklif RP DN65-DN40) |
| Pompa gövdesi | AISI 316L paslanmaz çelik (EN 1.4404) |
| Çark | döküm AISI 316 / CF8M paslanmaz çelik |
| Mekanik salmastra | silikon karbür / silikon karbür / FKM (standart sürüm) |
| Standart sürüm akışkan sıcaklığı | -10 °C ile +120 °C |
| Azami çalışma basıncı | 12 bar (PN 12) |
| Hidrolik performans standardı | ISO 9906:2012 Grade 3B |
| Koruma / yalıtım | IP55 / Class 155 (F) (seri teknik kitabı) |
Üreticinin resmî uygulama listesine göre SHOE serisi; endüstriyel yıkama makineleri, ticari bulaşık makineleri, metal parça yıkama ve yüzey işlem hatları, gıda endüstrisi yıkama ekipmanları, boyahane/tekstil uygulamaları ile hafif kimyasal agresiflikte orta viskoziteli sıvıların sirkülasyon ve transfer tesislerinde kullanılır.
SHO serisi drenaj veya siyah su pompası değildir. Yıkama sistemlerinde ya da küçük katı parçacık içeren temiz suda, sistem noktası ile akışkanın AISI 316L, CF8M ve FKM malzemelerle uyumluluğu doğrulanarak seçilmelidir. Nihai seçimde 4 kW motor beslemesi, 50 Hz iki kutuplu çalışma, DN bağlantılar ve üreticinin ilgili performans eğrisi birlikte dikkate alınmalıdır.
