LOWARA NSCS 100-315/300/L45VCC4, Lowara e-NSC serisinin rijit kaplinli / stub-shaft (NSCS), yatay ve tek kademeli uçtan emişli santrifüj pompa varyantıdır. Xylem’in resmî e-NSC 50 Hz teknik kitabının 151. sayfası, NSCS..4 dört kutuplu yapı için 100-315/300/L satırını verir; Lowara CAD Center’daki tam NSCS 100-315/300/L4 kaydı da bu fiziksel modelin 30 kW nominal gücünü doğrular.

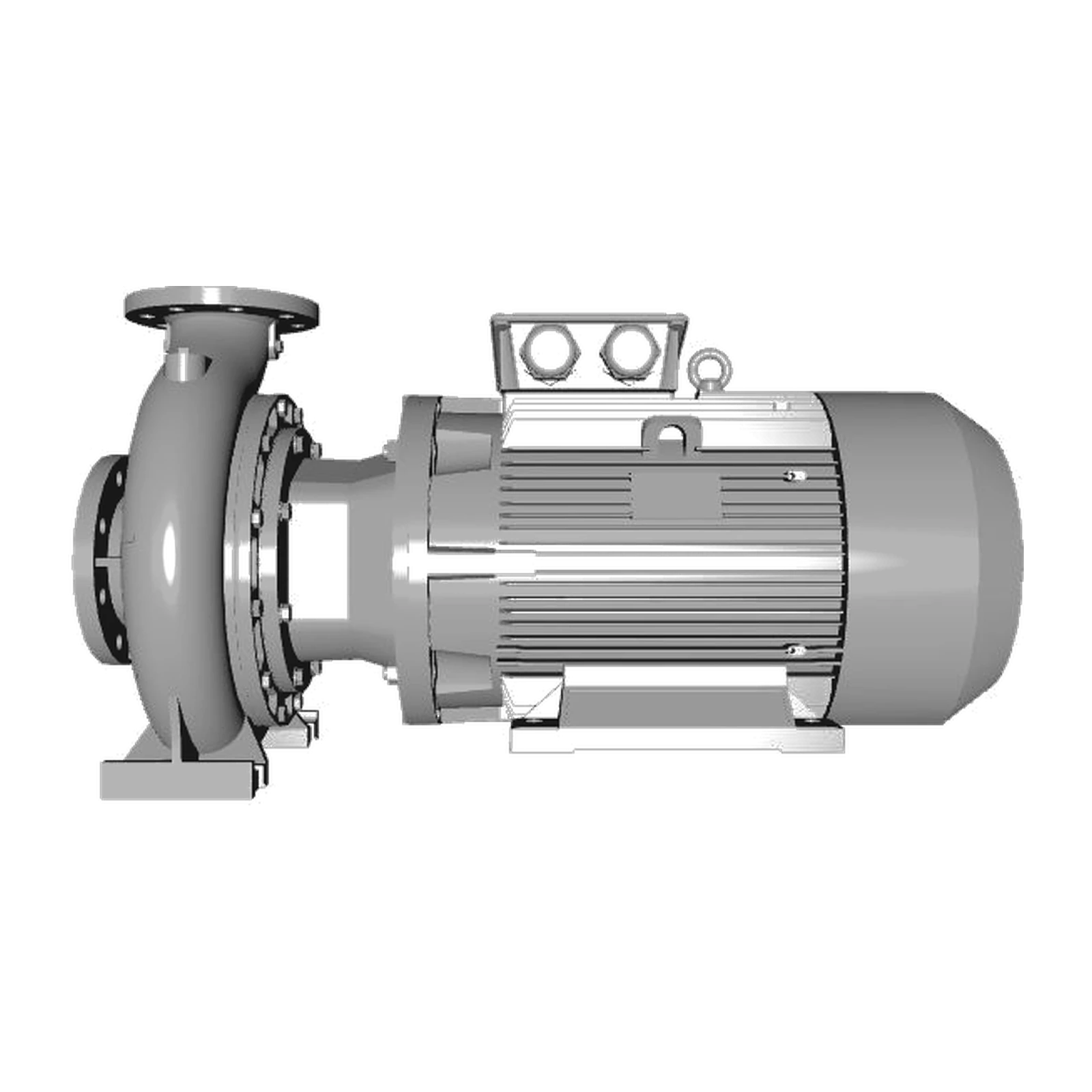

Resmî CAD kaydı rijit kaplinli yapıyı, 100-315 boyutunu, dört kutbu, 30 kW gücü ve Lowara by Omega motoru doğrular. Teklif kodundaki 5VCC4 bileşenleri, aynı teknik kitabın kimlik şemasına göre 50 Hz üç faz gerilim sınıfını, dökme demir gövdeyi, dökme demir çarkı ve SiC/Karbon/EPDM mekanik salmastra düzenini tanımlar. Yayındaki iki görsel, bu tam CAD modelinin resmî 3B ve 2B önizlemelerinden hazırlanmıştır.
| Teklif modeli | LOWARA NSCS 100-315/300/L45VCC4 |
|---|---|
| Seri / pompa tipi | Lowara e-NSC; rijit kaplinli / stub-shaft, yatay tek kademeli uçtan emişli santrifüj pompa |
| Resmî CAD modeli | NSCS 100-315/300/L4 PN16 |
| Resmî teknik PDF model satırı | NSCS..4, 50 Hz / dört kutup; 100-315/300/L (s.151) |
| Nominal motor gücü | 30 kW |
| Motor tipi | /L = Lowara by Omega |
| Kutup / hız sınıfı | 4 = dört kutup / düşük hız |
| Besleme | 5V = 3 x 380-415 / 660-690 V, 50 Hz |
| Montaj | S = stub shaft / rijit kaplinli |
| Emiş / basma nominal çapı | DNS 125 / DND 100 mm (teknik PDF s.151) |
| Gövde malzemesi | C = dökme demir |
| Çark malzemesi | C = dökme demir |
| Mekanik salmastra + O-ring | 4 = SiC/Karbon/EPDM |
| Nominal basınç | PN16 (resmî CAD fiziksel model) |
| Hidrolik performans standardı | ISO 9906:2012 Grade 3B (e-NSC serisi) |
| Resmî CAD dosya kimliği | nscs_100_315_300_l4_pn16 |
Xylem’in resmî e-NSC uygulama bölümü bu seriyi HVAC devrelerinde ısıtma, iklimlendirme ve havalandırma sıvılarının transferi; ticari yapılarda basınç yükseltme, sulama, sera su transferi ve yangınla mücadele için belirtir.
Endüstriyel tarafta proses soğutma/ısıtma, ısı geri kazanımı, su basınçlandırma, su arıtma ile yıkama ve temizleme sistemleri öne çıkar. Nihai seçimde sistem debi-basma noktası, emiş koşulları, akışkan ile EPDM ve dökme demir uyumluluğu, 30 kW motor beslemesi ve DNS125/DND100 bağlantılar birlikte doğrulanmalıdır.
