Lowara NSCE 40-250/92/P25VCS4, döküm gövdeli, uzatılmış milli uçtan emişli yakın kaplinli yatay santrifüj pompadır. NSCE kodu uzatılmış milli yapıyı ifade eder; ürün klasik şase üstü veya ayrı kaplinli konstrüksiyon olarak tanımlanmaz. Resmî ürün kodu 101840350’dir.

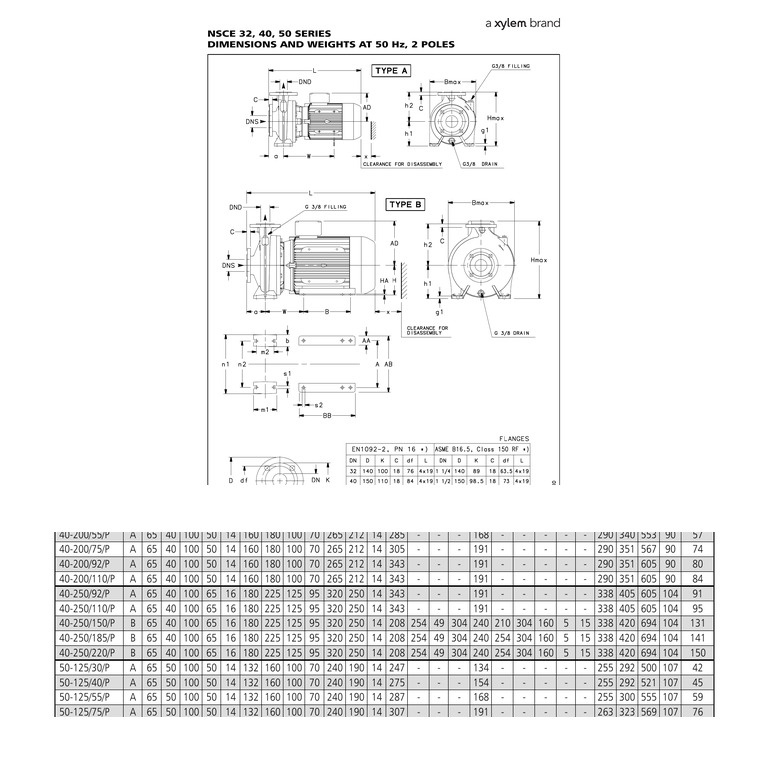

Resmî 50 Hz katalogta model 9,2 kW, iki kutuplu ve 3~ 400 V Δ / 690 V Y beslemeyle eşleşir. Bağlantılar DN65 emiş ve DN40 basmadır; EN 1092-2 PN16 flanş kullanılır. Tam modelin 40-250/92/P ölçü satırında L 605 mm, x 104 mm ve 91 kg verilir.

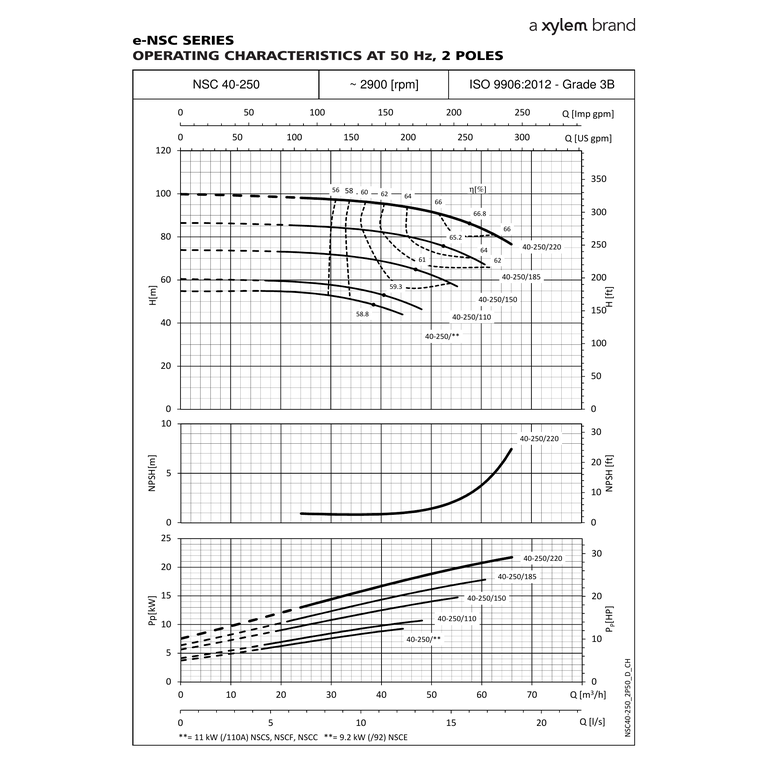

Resmî H–Q tablosunda 15/20/25/30/35 m³/h için basma yüksekliği 54,8/54,1/52,7/50,5/47,2 mSS’dir. 0 m³/h’daki 54,9 mSS yalnız kapalı vana yüksekliğidir; 44 m³/h değerinin bu modele ait olduğu varsayılmaz. Nihai seçim sistem eğrisi, NPSH, akışkan uyumluluğu, sıcaklık ve tesisat kayıplarıyla doğrulanmalıdır.

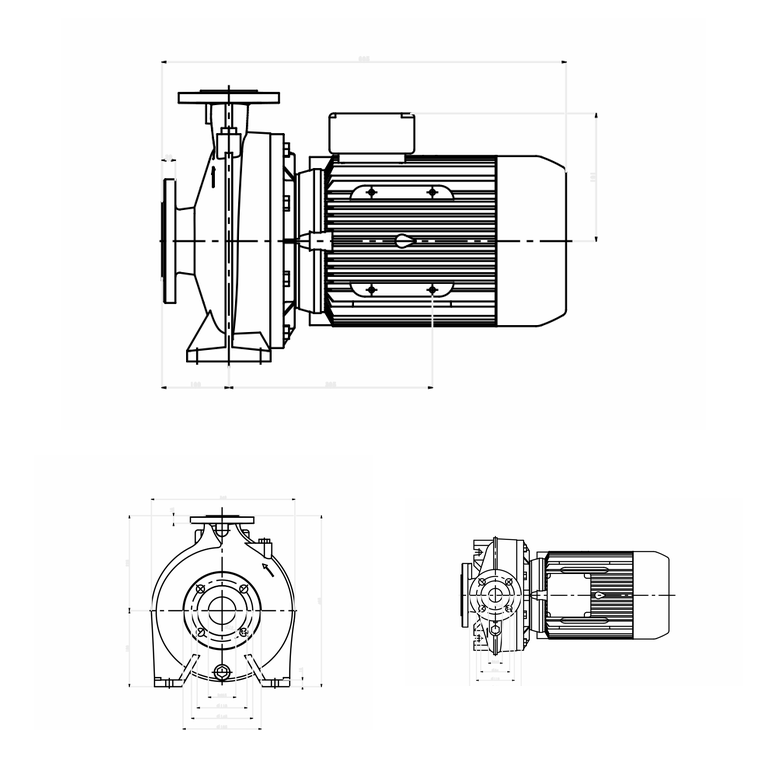

40 serisi için resmî kesitte volüt gövde/kapak GJL-250 dökme demir, çark AISI 304, mil uzatması AISI 316L, aşınma bileziği AISI 304 ve standart karbon/silisyum karbür/EPDM salmastra gösterilir. Yayınlanan görseller ürün fotoğrafı değil, resmî CAD çizimi ile resmî teknik katalog kaynaklarıdır.
| Model | NSCE 40-250/92/P25VCS4; resmî ürün kodu 101840350 |
|---|---|
| Konstrüksiyon | NSCE = uzatılmış milli, uçtan emişli yakın kaplinli yatay santrifüj pompa |
| Motor gücü | 9,2 kW / 12 HP; 2 kutup, yaklaşık 2900 d/d |
| Besleme | 3~ 400 V Δ / 690 V Y, 50 Hz |
| Bağlantılar | DN65 emiş, DN40 basma; EN 1092-2 PN16 flanş |
| Çalışma noktaları | 15/20/25/30/35 m³/h’da sırasıyla 54,8/54,1/52,7/50,5/47,2 mSS |
| Kapalı vana yüksekliği | 0 m³/h’da 54,9 mSS; çalışma aralığı olarak değerlendirilmez |
| Hidrolik performans standardı | ISO 9906:2012 Grade 3B |
| Malzeme kapsamı | Volüt gövde ve kapak GJL-250 dökme demir; 40 serisi çark AISI 304; mil uzatması AISI 316L; aşınma bileziği AISI 304 |
| Standart salmastra | Karbon / silisyum karbür / EPDM |
| Ölçü / ağırlık | L 605 mm, x 104 mm, 91 kg (40-250/92/P katalog satırı) |
Kullanım alanları: HVAC ısıtma-soğutma devreleri, su transferi, basınçlandırma, sulama ve uygun endüstriyel proses uygulamaları.
Uygulama notu: Akışkan uyumluluğu, mekanik salmastra seçimi, dönüş yönü, elektriksel koruma, NPSH ve tesisat kayıpları nihai proje şartlarına göre kontrol edilmelidir. Yangınla mücadele gibi sertifikalı uygulamalarda ayrıca proje ve mevzuat şartları doğrulanmalıdır.
