LOWARA NSCE 40-250/150/P25VCS4, resmî Xylem SPARK kaydında 101840370 temel ürün koduyla eşleşen 15 kW, iki kutuplu yatay santrifüj pompadır. NSCE kodundaki E, adaptör-braketli uzatılmış milli yakın kaplinli yapıyı ifade eder; ürün in-line, şaseli veya NSCS/NSCF/NSCC konstrüksiyonlarıyla aynı kayıt değildir.
P25VCS4 kodu; PLM motoru (/P), iki kutbu (2), 50 Hz 3×380–415 V Δ / 660–690 V Y beslemeyi (5V), döküm gövdeyi (C), imal AISI 304 paslanmaz çelik çarkı (S) ve silisyum karbür/karbon/EPDM mekanik salmastrayı (4) tanımlar. Buradaki P25 ifadesi PN25 değildir; bağlantı standardı EN 1092-2 ve PN16'dır.

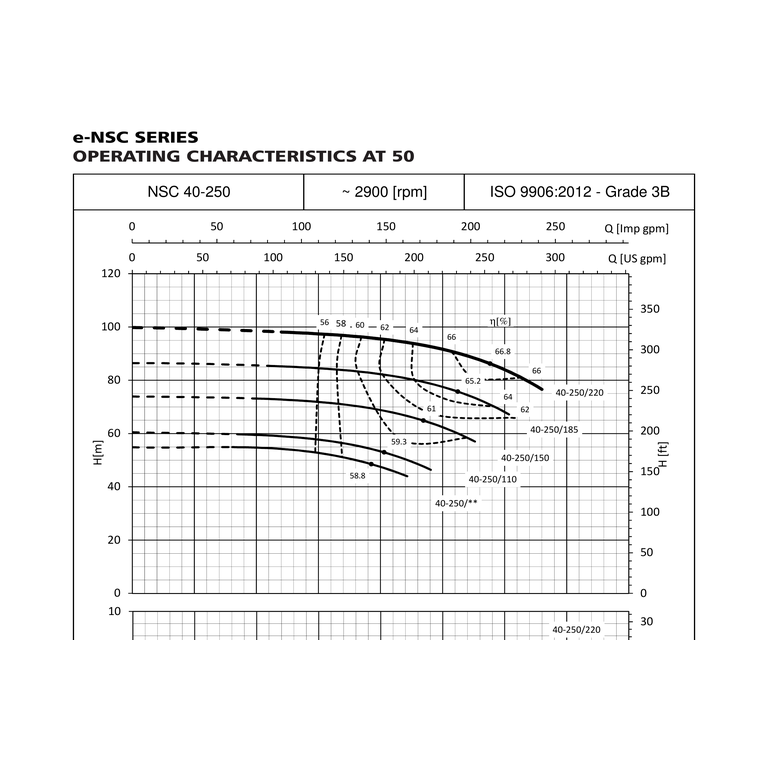

Resmî 50 Hz performans tablosunda 40-250/150 için 25/30/35/40/45/51 m³/h debilerde 72,7/71,9/70,6/68,7/65,9/61,9 m toplam basma yüksekliği verilir. 0 m³/h'deki 73,9 m değerini üretici kapalı vana noktası olarak gösterir; boş kalan hücrelerden ilave çalışma noktası türetilmemiştir. Üreticinin exact fiziksel SKU fotoğrafı bulunmadığından ana görsel model-özel CAD, ek görseller exact P/N'e bağlı patlatılmış şema ve 40-250/150 performans eğrisidir.
| Doğrulanmış model / P/N | LOWARA NSCE 40-250/150/P25VCS4; 101840370. |
|---|---|
| Konstrüksiyon | Uçtan emişli, uzatılmış milli, adaptör-braketli yakın kaplinli yatay santrifüj pompa; NSCE'deki E = extended shaft. |
| Motor / verim sınıfı | PLM, 15 kW (20 HP), 2 kutup, yaklaşık 2900 d/d; resmî P/N yedek parça kaydı complete motoru IE3 olarak listeler. |
| Besleme ve akım | 50 Hz, 3×380–415 V Δ / 660–690 V Y; 400 V Δ'da 26,6 A. |
| Bağlantı ve basınç sınıfı | DN65 emiş / DN40 basma; EN 1092-2 PN16. P25V kodu PN25 anlamına gelmez. |
| Çark / verim | 228 mm tam çark ve katalogdaki pompa verimi %61,0. |
| H-Q katalog noktaları | 25/30/35/40/45/51 m³/h'de 72,7/71,9/70,6/68,7/65,9/61,9 mSS; 0 m³/h'deki 73,9 m yalnız kapalı vana noktasıdır. |
| Katalog ölçüleri | Type B satırında L 694 mm, Bmax 338 mm, Hmax 420 mm, x 104 mm ve 131 kg. |
| Malzeme / salmastra | C = döküm gövde; S = imal AISI 304 paslanmaz çelik çark; 4 = silisyum karbür / karbon / EPDM mekanik salmastra. |
| Varyant sınırı | NSCS, NSCF, NSCC, /110A, /110, /185, PN25 veya farklı motor/conta son ekleri bu kayıt değildir. |
Kullanım alanları: Su temini ve ticari basınçlandırma; HVAC, ısıtma-soğutma ve ısı geri kazanım devreleri; proses suyu transferi, yıkama-temizleme, filtrasyon/arıtma, sulama ve sera suyu uygulamalarında proje şartlarına uygunluğu doğrulanarak değerlendirilebilir.
Seçim öncesinde akışkanın döküm gövde, AISI304 çark ve EPDM salmastra ile uyumu; sıcaklık, emiş koşulları, tesisat eğrisi, NPSH ihtiyacı, EN 1092-2 PN16 flanş standardı ve 3 fazlı elektrik şebekesi kontrol edilmelidir. Katalog eğrileri su için ρ=1,0 kg/dm³ ve ν=1 mm²/s varsayımındadır; farklı akışkan/viskozite için üretici seçimi veya teknik teklif kullanılmalıdır.
