Lowara NSCE 40-200/92/P25VCS4, döküm gövdeli, uzatılmış milli uçtan emişli yakın kaplinli yatay santrifüj pompadır. NSCE kodu uzatılmış milli yapıyı ifade eder; ürün klasik şase üstü veya ayrı kaplinli konstrüksiyon olarak tanımlanmaz. Resmî ürün kodu 101840320’dir.

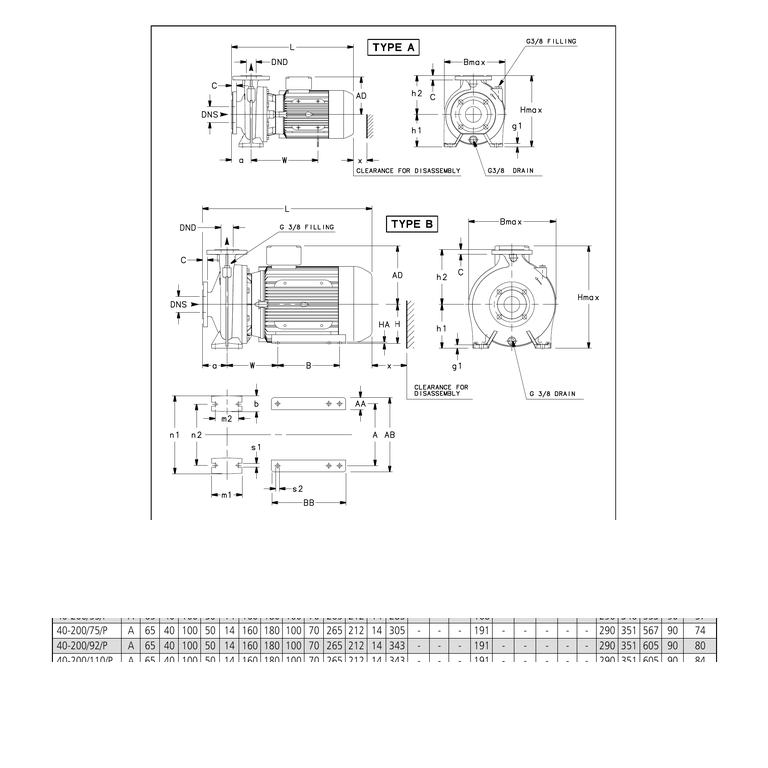

Resmî 50 Hz katalogta model 9,2 kW, iki kutuplu ve 3~ 380–415 V Δ / 660–690 V Y beslemeyle eşleşir. 400 V Δ’da 17,4 A, 690 V Y’da 9,93 A referansı verilir. Bağlantılar DN65 emiş ve DN40 basmadır; EN 1092-2 PN16 flanş kullanılır. Tam modelin 40-200/92/P ölçü satırında Tip A, B 290 mm, H 351 mm, L 605 mm, x 90 mm ve 80 kg verilir.

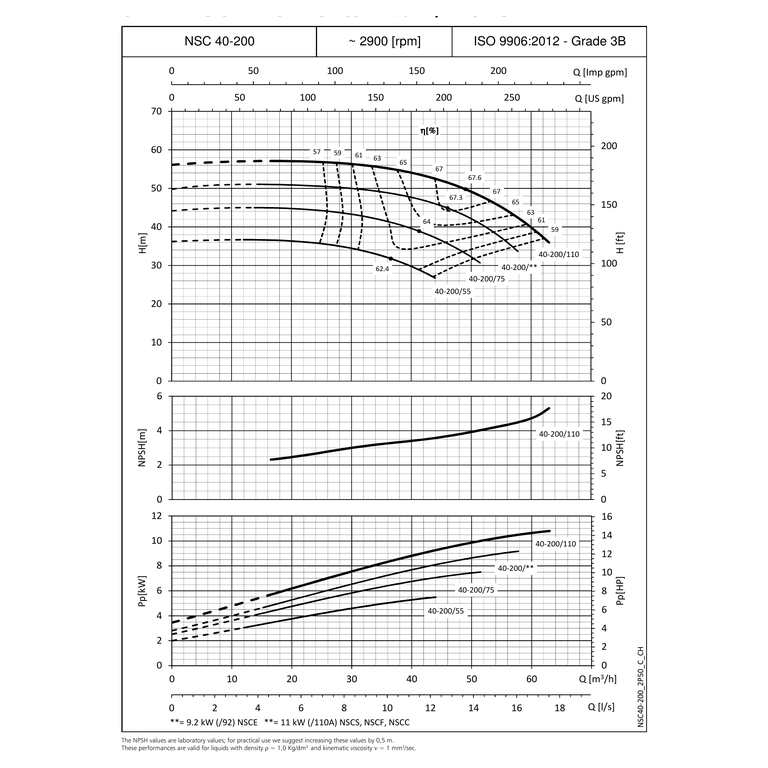

Resmî H–Q tablosunda 20/25/30/35/40/45/51/56 m³/h için basma yüksekliği 50,9/50,5/50,0/49,0/47,6/45,2/41,6/36,3 mSS’dir. 10 ve 15 m³/h hücreleri bu varyant için tabloda boş bırakılmıştır. 0 m³/h’daki 49,8 mSS ayrı katalog noktasıdır. Nihai seçim sistem eğrisi, NPSH, akışkan uyumluluğu, sıcaklık ve tesisat kayıplarıyla doğrulanmalıdır.
40 serisi için resmî kesitte volüt gövde, kapak ve motor adaptörü GJL-250 dökme demir; çark ile aşınma halkası AISI 304; mil uzatması AISI 316L ve standart karbon/silisyum karbür/EPDM salmastra gösterilir. Yayınlanan görseller ürün fotoğrafı değil, resmî CAD çizimi ile resmî teknik katalog kaynaklarıdır.
| Model | NSCE 40-200/92/P25VCS4; resmî ürün kodu 101840320 |
|---|---|
| Konstrüksiyon | NSCE = uzatılmış milli, uçtan emişli yakın kaplinli yatay santrifüj pompa |
| Motor gücü | 9,2 kW / 12 HP; 2 kutup, 2920–2935 d/d referansı |
| Besleme | 3~ 380–415 V Δ / 660–690 V Y, 50 Hz |
| Nominal akım | 400 V Δ’da 17,4 A; 690 V Y’da 9,93 A |
| Bağlantılar | DN65 emiş, DN40 basma; EN 1092-2 PN16 flanş |
| Çalışma noktaları | 20/25/30/35/40/45/51/56 m³/h’da sırasıyla 50,9/50,5/50,0/49,0/47,6/45,2/41,6/36,3 mSS |
| 0 debi katalog noktası | 0 m³/h’da 49,8 mSS; çalışma aralığından ayrı değerlendirilir |
| Hidrolik performans standardı | ISO 9906:2012 Grade 3B |
| Malzeme kapsamı | Volüt gövde, kapak ve motor adaptörü GJL-250 dökme demir; 40 serisi çark ve aşınma halkası AISI 304; mil uzatması AISI 316L |
| Standart salmastra | Karbon / silisyum karbür / EPDM |
| Ölçü / ağırlık | Tip A; B 290 mm, H 351 mm, L 605 mm, x 90 mm, 80 kg (40-200/92/P katalog satırı) |
Kullanım alanları: HVAC ısıtma-soğutma devreleri, su transferi, basınçlandırma, sulama ve uygun endüstriyel proses uygulamaları.
Uygulama notu: Akışkan uyumluluğu, mekanik salmastra seçimi, dönüş yönü, elektriksel koruma, NPSH ve tesisat kayıpları nihai proje şartlarına göre kontrol edilmelidir. Yangınla mücadele gibi sertifikalı uygulamalarda ayrıca proje ve mevzuat şartları doğrulanmalıdır.
