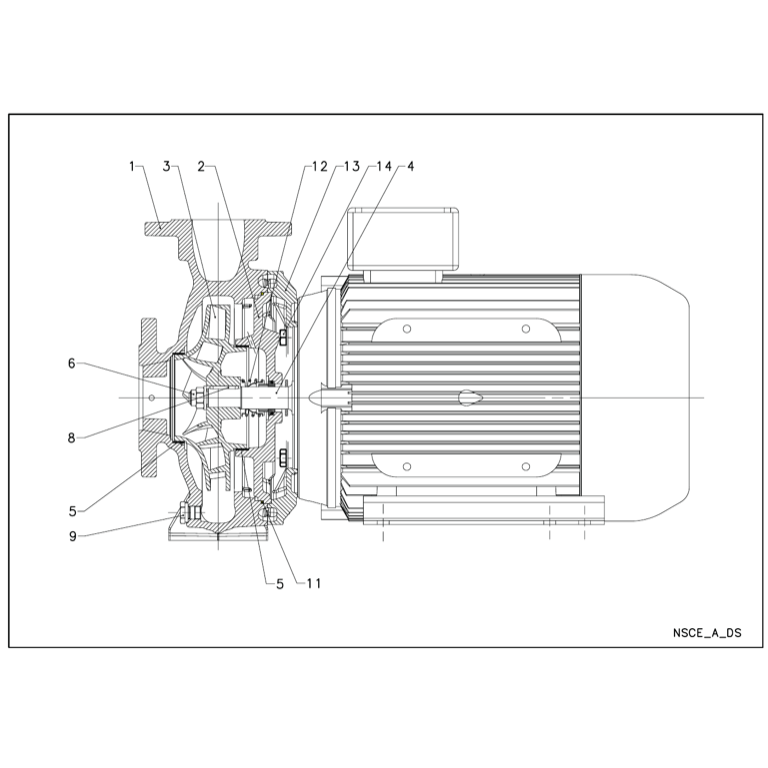

Kimlik ve yapı: LOWARA NSCE 40-160/75/P25VCS4, resmî Xylem SPARK kaydında P/N 101840280 ile eşleşen tek kademeli yatay uçtan emişli santrifüj pompadır. NSCE kodundaki E, çarkın özel motor mil uzantısına bağlandığı adaptör braketli uzatılmış milli/yakın kaplinli yapıyı gösterir. 40-160 DN40 nominal basma çapını ve 160 mm nominal çarkı; /75 7,5 kW motor gücünü belirtir. Önceki kaydın bağlantı tanımı resmî model tablosuna göre düzeltilmiştir.
Konfigürasyon ve motor: Tam koddaki /P PLM motoru, 2 iki kutup/yüksek hızı, 5V ise 50 Hz’de 3×380–415 V Δ / 660–690 V Y beslemeyi ifade eder. Katalogdaki 7,5 kW PLM iki kutuplu motor referansı IE3, cosφ 0,85 ve yaklaşık 2920–2935 d/d'dir; 400 V Δ’da 14,1 A, 690 V Y’da 8,16 A verilir. Sahadaki nihai bağlantı, akım ve motor etiketi mutlaka doğrulanmalıdır; 400 V Y veya 690 V Δ olarak kullanılmamalıdır.
Malzeme, bağlantı ve sınırlar: Kodun C bölümü döküm demir pompa gövdesini, S bölümü 32/40/50 boylarında EN 10088-1 1.4301 / AISI304 çarkı, 4 bölümü karbon/silisyum karbür/EPDM mekanik salmastrayı belirtir. Resmî /P ölçü tablosunda emiş DN65, basma DN40, EN 1092-2 flanşlar, L 547 mm, Bmaks 259 mm, Hmaks 323 mm ve 71 kg verilir. Standart C+4/EPDM referansında sıvı sıcaklığı -25…+120 °C; döküm gövde/standart salmastra için azami çalışma basıncı 90 °C’de 16 bar ve 120 °C’de 10 bardır. Akışkan uyumu, sıcaklık, tesis basıncı ve montaj koşulları proje bazında ayrıca doğrulanmalıdır.

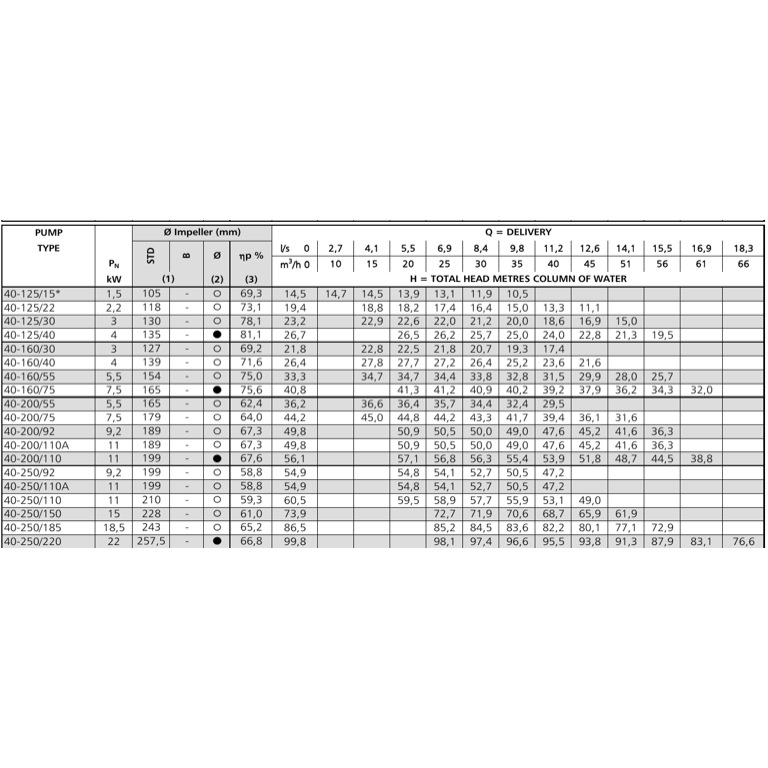

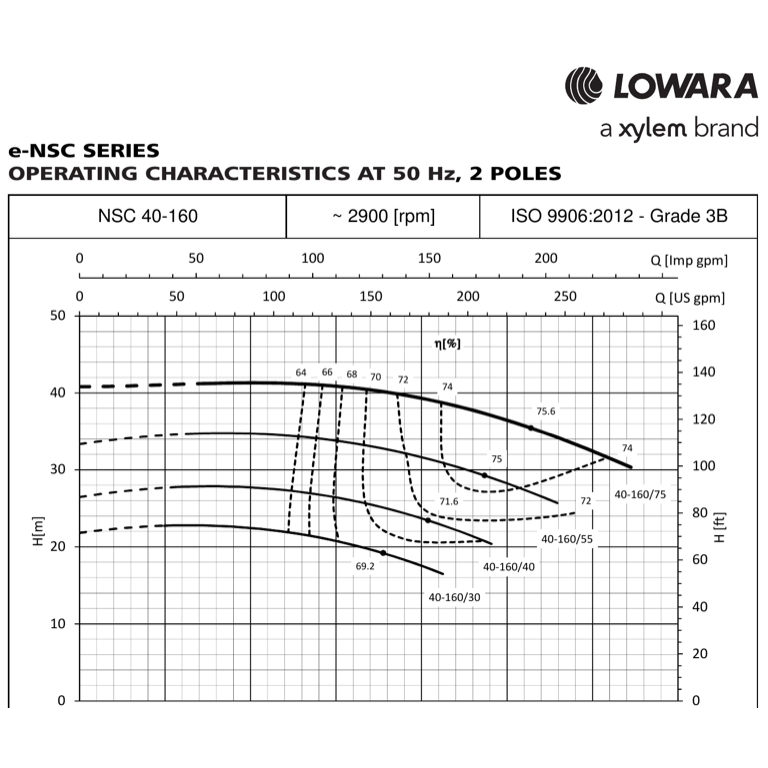

Hidrolik referans: 50 Hz iki kutuplu NSC 40-160/75 tam çark (Ø165 mm) tablosunda Q=20/25/30/35/40/45/51/56/61 m³/sa için H sırasıyla 41,3/41,2/40,9/40,2/39,2/37,9/36,2/34,3/32,0 mSS verilir; hidrolik verim satırı %75,6’dır. Veriler ISO 9906:2012 Grade 3B, ρ=1,0 kg/dm³ ve ν=1 mm²/s koşulundadır. NPSH eğrisi laboratuvar değeridir; katalog pratik kullanım için +0,5 m eklenmesini önerir.
Kullanım ve belge notu: e-NSC serisi, uygun akışkan koşullarında proses ısıtma/soğutma, ısı geri kazanımı, su transferi, basınç yükseltme, su arıtma ve yıkama/temizleme uygulamaları için seri referansıdır. Bu kayıt için resmî, tek P/N’e ait indirilebilir ürün föyü tespit edilmediğinden müşteri dokümanı alanı bilerek boş bırakılmıştır; görseller resmî e-NSC 50 Hz teknik kataloğundan yalnız hedef yapı ve 40-160/75 hidrolik alanlarıyla hazırlanmıştır.
| Resmî kimlik / P-N | LOWARA NSCE 40-160/75/P25VCS4 / 101840280 |
|---|---|
| Pompa tipi | uzatılmış milli, adaptör braketli yakın kaplinli; tek kademeli yatay uçtan emişli santrifüj pompa |
| Güç ve hız | 7,5 kW / yaklaşık 10 HP; 50 Hz, iki kutup, yaklaşık 2920–2935 d/d; IE3 motor referansı |
| Besleme referansı | 3×380–415 V Δ / 660–690 V Y; 400 V Δ’da 14,1 A, 690 V Y’da 8,16 A; cosφ 0,85 |
| Kod çözümü | E = uzatılmış mil; 40-160 = DN40 basma / 160 mm nominal çark; /P = PLM motor; 2 = iki kutup; 5V = 50 Hz gerilim; C = döküm gövde; S = AISI304 çark; 4 = karbon/SiC/EPDM salmastra |
| Bağlantılar | DN65 emiş / DN40 basma; EN 1092-2 flanşlar |
| Tam çark ve verim | Ø165 mm; katalog hidrolik verimi %75,6 |
| H–Q referansı | 20/25/30/35/40/45/51/56/61 m³/sa için 41,3/41,2/40,9/40,2/39,2/37,9/36,2/34,3/32,0 mSS |
| Hidrolik standardı | ISO 9906:2012 Grade 3B; ρ=1,0 kg/dm³, ν=1 mm²/s |
| Ölçü/ağırlık referansı | /P tablosunda L 547 mm, Bmaks 259 mm, Hmaks 323 mm, 71 kg |
| Standart C+4/EPDM sınırı | -25…+120 °C; 90 °C’de 16 bar, 120 °C’de 10 bar |
| Kullanım notu | |
| Proses ısıtma/soğutma, ısı geri kazanımı, su transferi, basınç yükseltme, su arıtma ve yıkama/temizleme için seri referansı. | |
| Kesin seçimde çalışma noktası, NPSH, akışkan uyumu, sıcaklık, basınç ve motor etiketi proje bazında doğrulanmalıdır. |
