LOWARA NSCE 32-160/55/P25VCS4, Xylem SPARK’ta 101840080 ürün numarasıyla doğrulanan, 5,5 kW iki kutuplu motorla eşleşen döküm gövdeli yatay santrifüj pompadır. NSCE, E-NSC ailesinin uzatılmış milli; motor adaptör-braketli ve yakın kaplinli (close-coupled) konstrüksiyonunu ifade eder. Bu nedenle ürün, şase üstü ayrı kaplinli bir grup değil; motorla adaptör üzerinden kompakt olarak eşleşen bir pompa yapısıdır.
SPARK’taki exact P/N etiketi 3×380 V Δ / 660 V Y beslemelidir. P25V motor sınıfının 50 Hz gerilim aralığı 3×380–415 V Δ / 660–690 V Y’dir; bu P/N için 380 V Δ’da 10,6 A, 660 V Y’de 6,10 A ve 2880–2910 d/d katalog değeri verilir. Motor referansı PLM112B14S2/355 E3, 5,5 kW, iki kutup ve IE3’tür. Emiş / basma flanşları DN50 / DN32’dir; standart bağlantı EN 1092-2, talep halinde ASME B16.5’tir.
Hidrolik performans: Üreticinin 50 Hz tablosunda tam çark Ø171 mm ve en iyi verim ηp %67,5 olarak işaretlenir. Bu çark için Q=0/9/13/16/19/22/25/28/32/35 m³/sa debilerinde H=40,4/40,9/40,7/40,2/39,3/38,1/36,3/34,1/31,4/28,1 mSS’tir. Üretici tablosunda boş olan Q=6, 38 ve 41 m³/sa noktalarına değer eklenmemiş, interpolasyon yapılmamıştır. Eğri ISO 9906:2012 Grade 3B’ye göre yayımlanır; sayısal NPSH değeri bu kayda atfedilmemiştir.
Malzeme ve işletme kapsamı: Volüt gövde ve kapak EN 1561 GJL-250 / ASTM Class 35 dökme demir, 32/40/50 serisi çark AISI304, mil uzantısı AISI316L, aşınma bileziği AISI304 ve motor adaptörü alüminyumdur. Standart mekanik salmastra Carbon / Silicon Carbide / EPDM, O-ring EPDM’dir. Standart EPDM salmastra referansında akışkan sıcaklığı −25…+90 °C’de azami basınç 16 bar; +120 °C’de ise en çok 10 bar’dır. Sıcak su uygulamalarında katalogdaki kullanım sınırı +80 °C’dir.
Uygulamalar: Akışkan, sıcaklık, basınç, NPSH ve malzeme uyumu proje bazında doğrulanmak koşuluyla HVAC ısıtma/iklimlendirme/havalandırma devreleri, ticari bina basınçlandırması, sulama ve sera sistemleri, proses soğutma/ısıtma ile ısı geri kazanımı, su arıtma, yıkama ve temizleme sistemlerinde değerlendirilebilir.

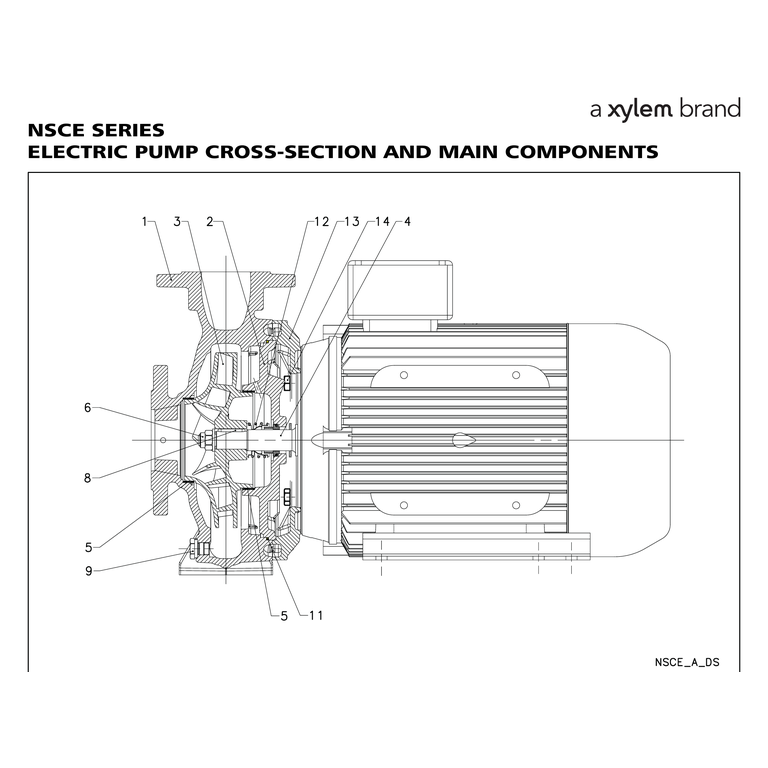

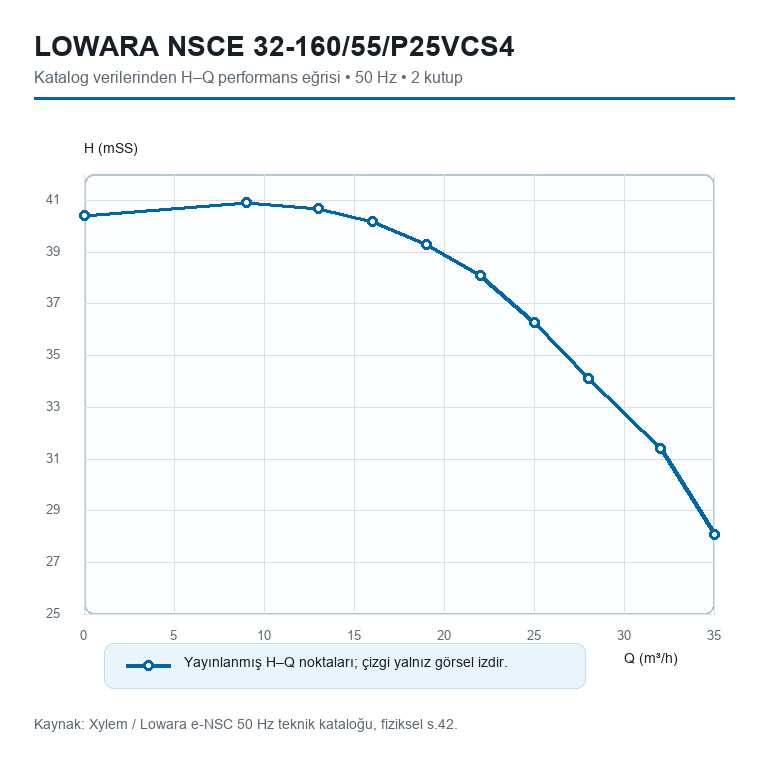

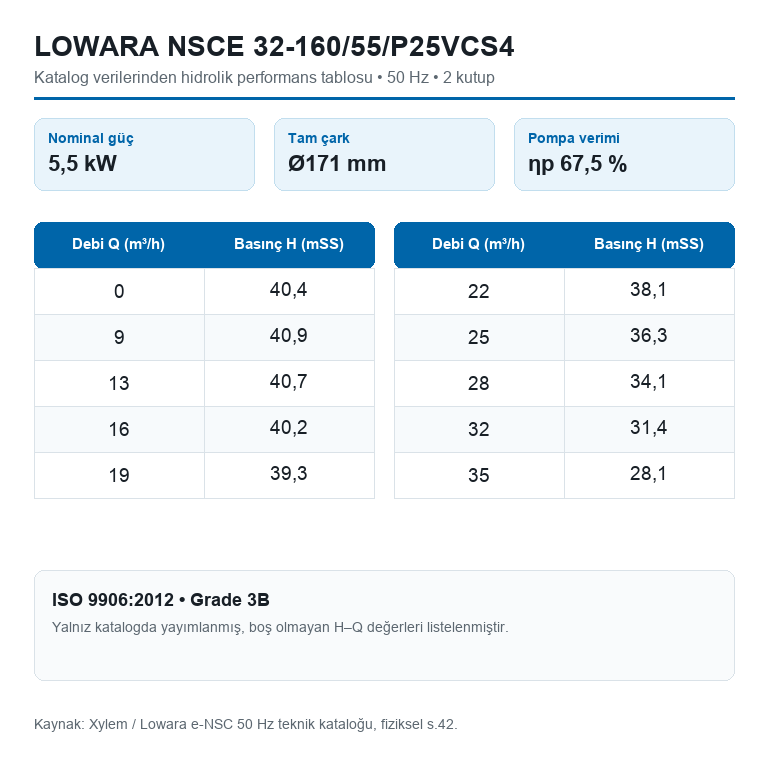

Görsel notu: İlk görsel üreticinin NSCE seri teknik kesitidir; ikinci ve üçüncü görseller yalnızca 101840080 ile doğrulanan 32-160/55, tam Ø171 mm çarkın resmî tablosundan hazırlanmıştır. P/N’ye ait ayrı müşteri teknik föyü bulunmadığından genel katalog ve SPARK parça listesi doküman olarak eklenmemiştir.
| Model / tip | LOWARA NSCE 32-160/55/P25VCS4 |
|---|---|
| Xylem ürün numarası | 101840080 |
| Konstrüksiyon | uzatılmış milli, motor adaptör-braketli, yakın kaplinli yatay santrifüj pompa |
| Motor referansı | PLM112B14S2/355 E3, IE3, iki kutup |
| Nominal motor gücü | 5,5 kW |
| Exact P/N beslemesi | 3×380 V Δ / 660 V Y, 50 Hz |
| P25V gerilim sınıfı | 3×380–415 V Δ / 660–690 V Y |
| Exact P/N akımı | 380 V Δ’da 10,6 A; 660 V Y’de 6,10 A |
| Devir | 2880–2910 d/d |
| Emiş / basma bağlantısı | DN50 / DN32 |
| Standart flanş | EN 1092-2; talep halinde ASME B16.5 |
| Çark | tam Ø171 mm; en iyi verim ηp %67,5 |
| Resmî H–Q noktaları | 0/9/13/16/19/22/25/28/32/35 m³/sa → 40,4/40,9/40,7/40,2/39,3/38,1/36,3/34,1/31,4/28,1 mSS |
| Boş bırakılan üretici noktaları | Q=6, 38 ve 41 m³/sa; değer türetilmemiştir |
| Performans standardı | ISO 9906:2012 Grade 3B |
| Volüt gövde ve kapak | EN 1561 GJL-250 / ASTM Class 35 dökme demir |
| Çark | AISI304; mil uzantısı: AISI316L; aşınma bileziği: AISI304 |
| Motor adaptörü | alüminyum |
| Standart mekanik salmastra / O-ring | Carbon / Silicon Carbide / EPDM / EPDM |
| Standart EPDM salmastra referansı | −25…+90 °C’de 16 bar; +120 °C’de en çok 10 bar |
| Sıcak su kullanım sınırı | +80 °C |
| Kullanım alanları | |
| HVAC ısıtma, iklimlendirme ve havalandırma su devreleri | |
| Ticari bina basınçlandırma, sulama ve sera sistemleri | |
| Proses soğutma/ısıtma, ısı geri kazanımı ve su arıtma | |
| Malzeme, salmastra ve akışkan uyumu doğrulanmış yıkama/temizleme sistemleri |
Ürün datasheeti, marka katalogları ve ek teknik dosyalar burada toplanır.
Seçim ve doküman notu: Nihai çalışma noktası, NPSH, akışkan kimyası, sıcaklık, katı partikül içeriği, motor etiketi ve flanş standardı projeye göre yetkin personel tarafından doğrulanmalıdır. P/N 101840080 için resmî, müşteriye yönelik tekil teknik föy bulunmadığından doküman alanı boş bırakılmıştır; SPARK parça listesi ile genel NSC/NSCE teknik kataloğu araştırma doğrulaması için kullanılmış, ürün dokümanı olarak yüklenmemiştir.
