LOWARA NSCE 32-160/40/P25VCS4, Xylem SPARK’ta 101840070 ürün numarasıyla doğrulanan, 50 Hz’de 4 kW iki kutuplu motorla eşleşen döküm gövdeli yatay santrifüj pompadır. NSCE, e-NSC ailesinin uzatılmış milli; motor adaptör-braketli ve yakın kaplinli (close-coupled) konstrüksiyonudur. Bu nedenle şase üstü ayrı kaplinli bir grup değil; motorla adaptör üzerinden kompakt olarak eşleşen bir yapıdır.
P25VCS4 konfigürasyonunda /P PLM motoru, 2 iki kutbu, 5V 50 Hz’de 3×380–415 V Δ / 660–690 V Y beslemeyi, C döküm gövdeyi, S paslanmaz çarkı ve 4 SiC/karbon/EPDM mekanik salmastra düzenini ifade eder. SPARK parça listesindeki motor PLM112RB14S2/340 E3’tür; 4 kW, IE3 ve iki kutuptur. Üreticinin 50 Hz motor tablosunda 380 V Δ’da 7,80 A, 660 V Y’de 4,50 A ve 2885–2910 d/d verilir. Emiş / basma flanşları DN50 / DN32’dir; standart bağlantı EN 1092-2, talep halinde ASME B16.5’tir.
Hidrolik performans: Üreticinin 50 Hz tablosunda hedef satırın çarkı trimli Ø160,5 mm, pompa hidrolik verimi ηp %66,1 olarak işaretlenir. Yayımlanan H–Q noktaları Q=0/9/13/16/19/22/25/28/32/35 m³/sa için sırasıyla H=34,4/35,0/34,9/34,6/34,0/32,9/31,4/29,5/27,0/24,0 mSS’tir. Üretici tablosunda boş olan Q=6, 38 ve 41 m³/sa noktalarına değer eklenmemiş, interpolasyon yapılmamıştır. Performans satırı ISO 9906:2012 Grade 3B’ye göre yayımlanır; sayısal NPSH değeri bu kayda atfedilmemiştir.
Malzeme ve işletme kapsamı: Volüt gövde ve kapak EN 1561 GJL-250 / ASTM Class 35 dökme demir; 32/40/50 serisi çark 1.4301 / AISI304; mil uzantısı 1.4404 / AISI316L; aşınma bileziği AISI304 ve iki kutuplu 32-160 için motor adaptörü alüminyumdur. Standart mekanik salmastra Carbon / Silicon Carbide / EPDM, O-ring EPDM’dir. Standart EPDM salmastra referansında akışkan sıcaklığı −25…+90 °C’de azami basınç 16 bar; +120 °C’de ise en çok 10 bar’dır. Sıcak su uygulamalarında katalogdaki kullanım sınırı +80 °C’dir.
Uygulamalar: Akışkan, sıcaklık, basınç, NPSH ve malzeme uyumu proje bazında doğrulanmak koşuluyla HVAC ısıtma/iklimlendirme/havalandırma devreleri, ticari bina basınçlandırması, sulama ve sera sistemleri, proses soğutma/ısıtma ile ısı geri kazanımı, su arıtma, yıkama ve temizleme sistemlerinde değerlendirilebilir.

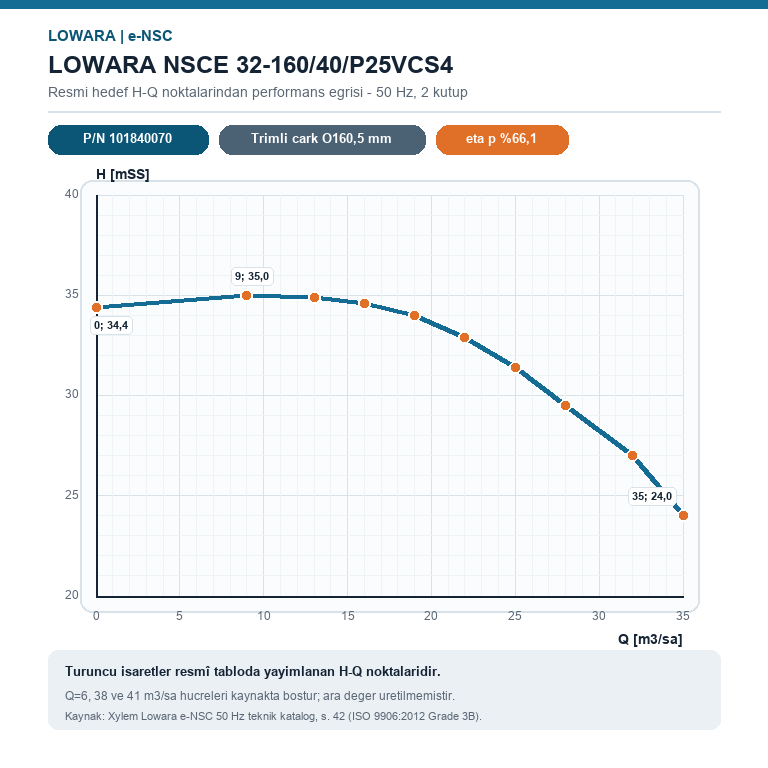

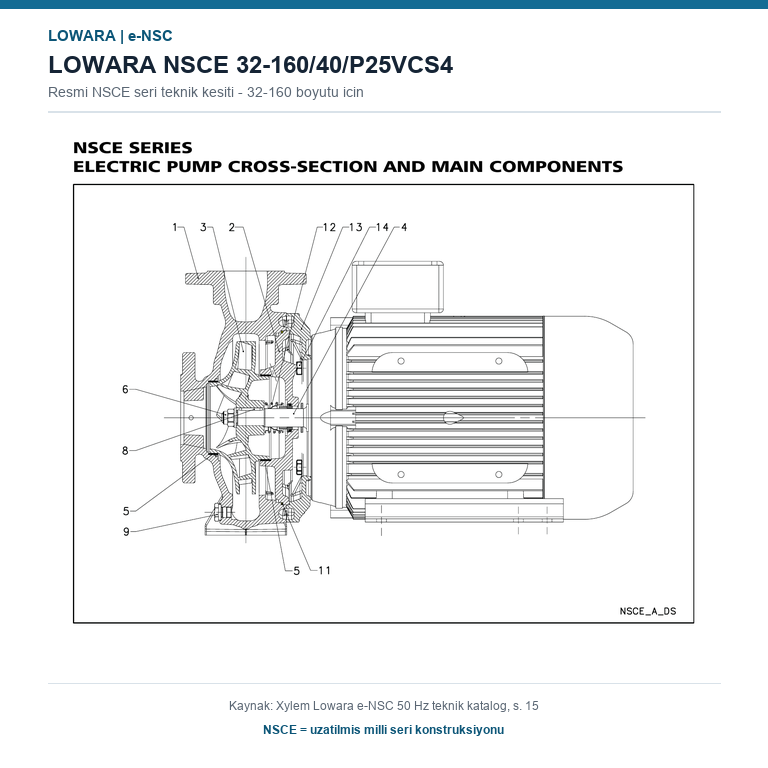

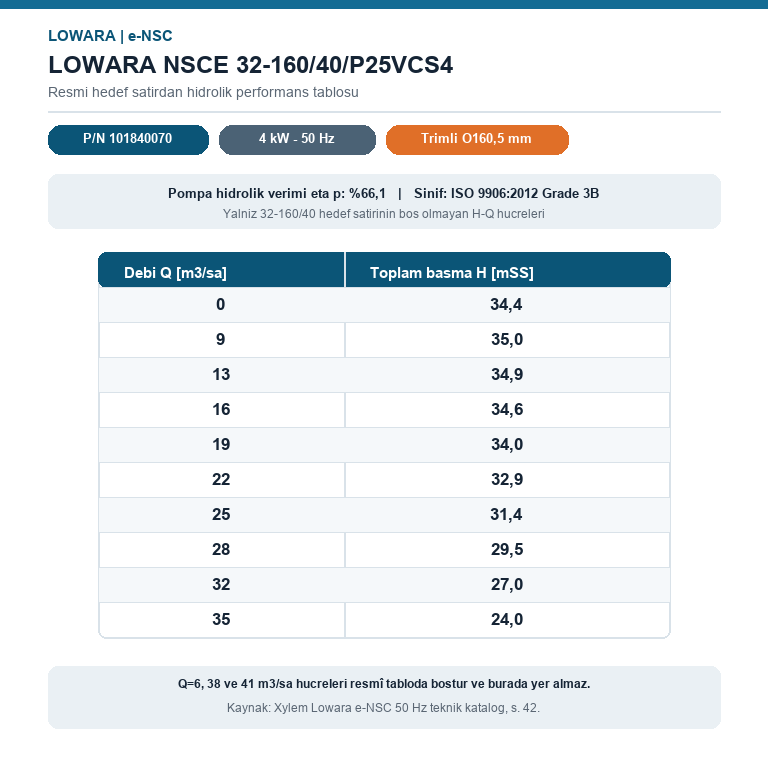

Görsel ve doküman notu: İlk görsel üreticinin NSCE seri teknik kesitidir; ikinci ve üçüncü görseller yalnız 101840070 ile doğrulanan 32-160/40, trimli Ø160,5 mm çarkın resmî tablosundan hazırlanmıştır. P/N’ye ait ayrı müşteri teknik föyü bulunmadığından SPARK parça listesi ve genel seri kataloğu doküman olarak eklenmemiştir.
| Model / tip | LOWARA NSCE 32-160/40/P25VCS4 |
|---|---|
| Xylem ürün numarası | 101840070 |
| Konstrüksiyon | uzatılmış milli, motor adaptör-braketli, yakın kaplinli yatay santrifüj pompa |
| Motor referansı | PLM112RB14S2/340 E3; 4 kW, IE3, 50 Hz, iki kutup |
| P25V besleme sınıfı | 3×380–415 V Δ / 660–690 V Y |
| Motor tablosu | 380 V Δ’da 7,80 A; 660 V Y’de 4,50 A |
| Devir | 2885–2910 d/d |
| Emiş / basma bağlantısı | DN50 / DN32 |
| Standart flanş | EN 1092-2; talep halinde ASME B16.5 |
| Çark | trimli Ø160,5 mm; en iyi verim ηp %66,1 |
| Resmî H–Q noktaları | 0/9/13/16/19/22/25/28/32/35 m³/sa → 34,4/35,0/34,9/34,6/34,0/32,9/31,4/29,5/27,0/24,0 mSS |
| Boş bırakılan üretici noktaları | Q=6, 38 ve 41 m³/sa; değer türetilmemiştir |
| Performans standardı | ISO 9906:2012 Grade 3B |
| Volüt gövde ve kapak | EN 1561 GJL-250 / ASTM Class 35 dökme demir |
| Çark / aşınma bileziği | 1.4301 / AISI304; mil uzantısı: 1.4404 / AISI316L |
| Motor adaptörü | alüminyum |
| Standart mekanik salmastra / O-ring | Carbon / Silicon Carbide / EPDM / EPDM |
| Standart EPDM salmastra referansı | −25…+90 °C’de 16 bar; +120 °C’de en çok 10 bar |
| Sıcak su kullanım sınırı | +80 °C |
| Kullanım alanları | |
| HVAC ısıtma, iklimlendirme ve havalandırma su devreleri | |
| Ticari bina basınçlandırma, sulama ve sera sistemleri | |
| Proses soğutma/ısıtma, ısı geri kazanımı ve su arıtma | |
| Malzeme, salmastra ve akışkan uyumu doğrulanmış yıkama/temizleme sistemleri |
Ürün datasheeti, marka katalogları ve ek teknik dosyalar burada toplanır.
Seçim ve doküman notu: Nihai çalışma noktası, NPSH, akışkan kimyası, sıcaklık, katı partikül içeriği, motor etiketi ve flanş standardı projeye göre yetkin personel tarafından doğrulanmalıdır. P/N 101840070 için resmî, müşteriye yönelik tekil teknik föy bulunmadığından doküman alanı boş bırakılmıştır; SPARK parça listesi ile genel e-NSC teknik kataloğu araştırma doğrulaması için kullanılmış, ürün dokümanı olarak yüklenmemiştir.
