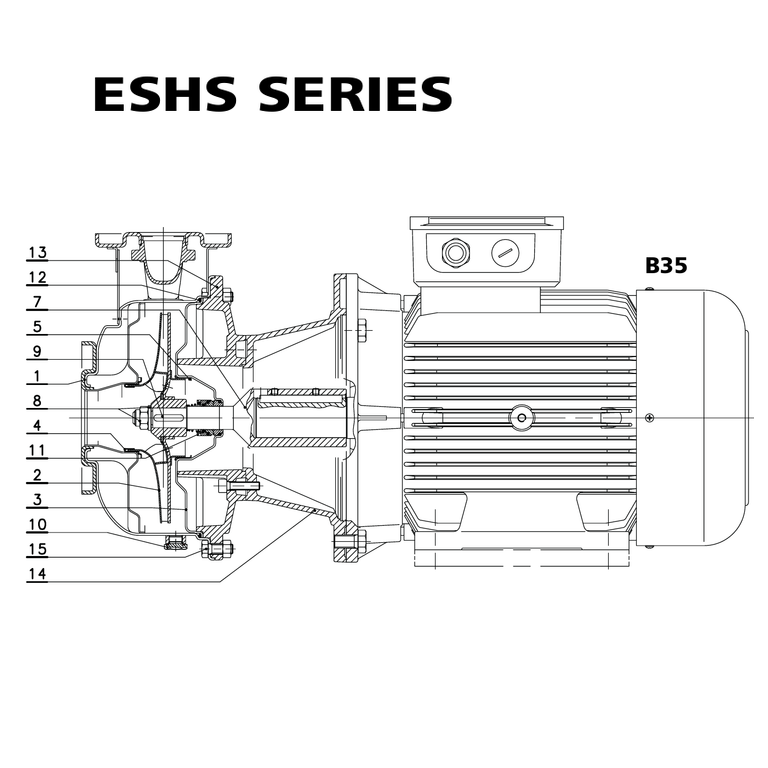

LOWARA ESHS 80-200/370/L25VSNA (P/N 101951730), adaptör braketli ve rijit kaplinli yatay uçtan emişli santrifüj pompadır. Bu ürün monoblok değildir: ESHS yapısındaki son S, standart motor mil uzantısına adaptör ve rijit kaplinle bağlanan stub-shaft konstrüksiyonunu belirtir. 37 kW sürümü, üreticinin B35 motor destek ayaklı ESHS grubundadır.
Kod, motor ve bağlantılar: /370 37 kW motor gücünü; /L25VSNA içindeki L, Lowara by Omega motor tipini, 2 iki kutbu ve 5V ise 50 Hz'de 3×380-415 V Δ / 660-690 V Y beslemeyi ifade eder. Aynı suffixteki S, 1.4404/AISI316L imal gövdeyi; N, 1.4408/CF8M döküm AISI316 çarkı; A ise seramik/karbon/FKM standart mekanik salmastra düzenini tanımlar. 3MAS 200LB2 B35 37KW E3 motor IE3 sınıfındadır; 400 V Δ akımı 63,9 A, 690 V Y akımı 37,0 A ve nominal hızı 2965 d/d'dir. Pompa DN100 eksenel emiş ve DN80 radyal basma bağlantılıdır.

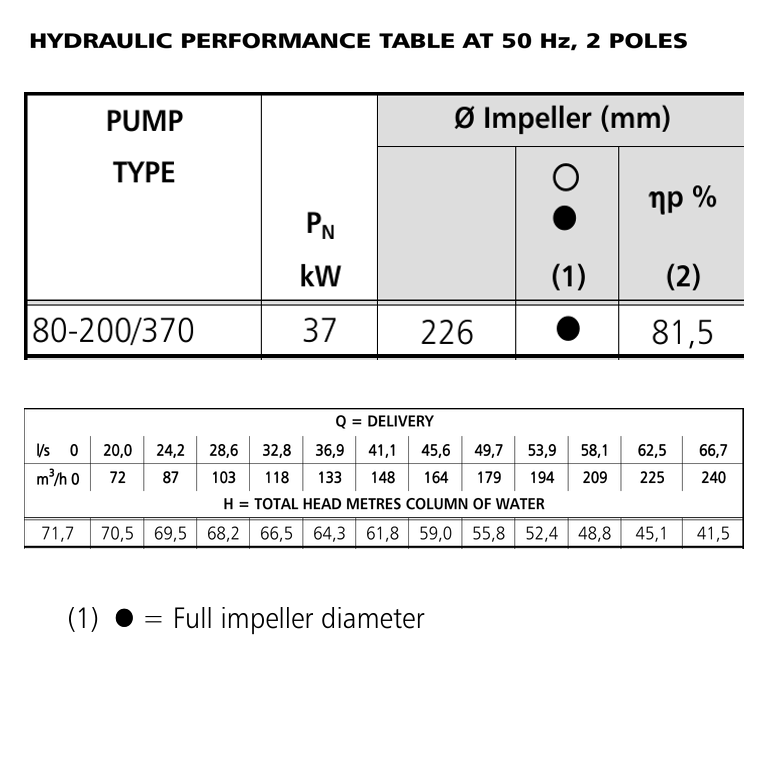

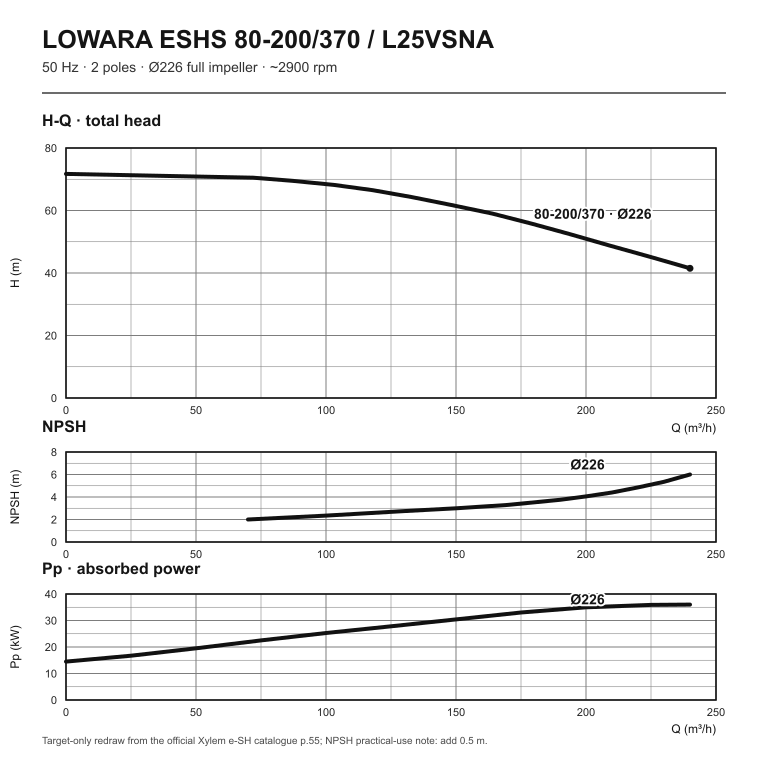

Hidrolik performans: Resmî 50 Hz, iki kutup tablosunda yalnız 80-200/370 satırı için tam çark çapı Ø226 mm ve pompa hidrolik verimi ηp %81,5 verilir. 0/72/87/103/118/133/148/164/179/194/209/225/240 m³/sa debilerde toplam basma yüksekliği sırasıyla 71,7/70,5/69,5/68,2/66,5/64,3/61,8/59,0/55,8/52,4/48,8/45,1/41,5 mSS'tir. Değerler üreticinin ISO 9906:2012 Grade 3B satırından aktarılmıştır; başka varyantların eğrisi veya trim değeri kullanılmamıştır.
Sınırlar ve ölçüler: Standart FKM versiyonunda sıvı sıcaklığı -10...+120 °C, azami çalışma basıncı 50 °C'de 12 bar ve 120 °C'de 10,9 bardır. Katalogdaki bu 37 kW ESHS seti için L/B/Hmaks./k ölçüleri 999/408/485/160 mm, ağırlık 276 kg'dır. Sayısal NPSH değeri türetilmemeli; nihai seçim tesisat kayıpları, emiş koşulları, NPSH marjı, akışkan uyumu, sıcaklık, basınç ve B35 montaj hizasıyla proje bazında doğrulanmalıdır.
| Ürün kodu / P/N | ESHS 80-200/370/L25VSNA / 101951730 |
|---|---|
| Pompa tipi | Yatay uçtan emişli, adaptör braketli, rijit kaplinli ESHS stub-shaft santrifüj pompa; monoblok değildir. |
| Motor ve destek | 3MAS 200LB2 B35 37KW E3, IE3; 37 kW, iki kutup, B35 destek ayaklı. |
| Besleme | 50 Hz, 3×380-415 V Δ / 660-690 V Y. |
| Anma akımı / hız | 380/400/415 V Δ: 66,6/63,9/61,5 A; 660/690 V Y: 38,4/37,0 A; 2965 d/d; cos φ 0,90. |
| Bağlantılar | DN100 eksenel emiş / DN80 radyal basma. |
| Çark | Tam Ø226 mm; /370 çark çapı değil, motor gücünü belirtir. |
| Pompa hidrolik verimi | ηp %81,5. |
| H-Q | 0/72/87/103/118/133/148/164/179/194/209/225/240 m³/sa → 71,7/70,5/69,5/68,2/66,5/64,3/61,8/59,0/55,8/52,4/48,8/45,1/41,5 mSS. |
| Performans standardı | ISO 9906:2012 Grade 3B. |
| Gövde / çark | 1.4404 AISI316L imal gövde / 1.4408 CF8M döküm AISI316 çark. |
| Rijit şaft kaplini | 1.4404 AISI316L. |
| Mekanik salmastra / elastomer | Seramik / karbon / FKM. |
| Sıvı sıcaklığı | Standart FKM versiyonda -10...+120 °C. |
| Azami çalışma basıncı | 50 °C'de 12 bar; 120 °C'de 10,9 bar. |
| Ölçüler / ağırlık | L/B/Hmaks./k: 999/408/485/160 mm; 276 kg. |
Kullanım ve doküman notu: Bu pompa; su ve üreticinin gövde, çark ve FKM salmastra sınırlarındaki uyumlu sıvıların transferi için, proje çalışma noktası doğrulandıktan sonra değerlendirilir. Kimlik, resmî Lowara SPARK P/N 101951730 kaydıyla; hidrolik, motor, malzeme, sınır ve ölçüler Xylem Lowara e-SH 50 Hz teknik kataloğuyla doğrulanmıştır. Ürüne özel iki sayfalık resmî Yedek Parça Listesi ilişkilendirilmiştir; bu servis dokümanı performans föyü değildir. Nihai seçimde debi-basma yüksekliği, NPSH, akışkanın kimyasal uyumu, sıcaklık, basınç, boru yükleri ve B35 destek ayağı/montaj hizası yetkin personelce doğrulanmalıdır.
