LOWARA ESHF 80-250/750/L25VSNA, şase üstü esnek kaplinli yatay santrifüj pompadır. Resmî Lowara SPARK kaydındaki exact ürün numarası 101952770’dir. Kodda ESHF şaseye bağlı esnek kaplin düzenini, 80 DN80 basma ağzını, 250 nominal hidrolik boyutu ve /750 75 kW motor gücünü belirtir; 250, bu varyantın gerçek çark çapı değildir. L25VSNA; Lowara by Omega motor, iki kutup, 50 Hz 3×380–415 V Δ / 660–690 V Y, 1.4404/AISI316L imal gövde, 1.4408/CF8M döküm AISI316 çark ve seramik/karbon/FKM mekanik salmastra yapılandırmasını ifade eder.
Motor ve bağlantılar: P/N 101952770 ile eşleşen SPARK motor parçası 3MGS 280S2 B3 75 kW E3’tür (IE3). 50 Hz’de 3×400 V Δ için 128,0 A, 690 V Y için 74,5 A; nominal hız 2978 d/d ve cos φ 0,89’dur. 380/415 V Δ akımları sırasıyla 134,0/123,7 A, 660 V Y akımı 77,4 A’dır. Motor değerleri P/N ile eşleşen bu E3 motor parçası ve ilgili motor tablosundan alınmıştır. Pompa DN100 eksenel emiş ve DN80 radyal basma bağlantılıdır.
Hidrolik performans: Resmî 50 Hz iki kutup çizelgesindeki yalnız 80-250/750 satırında tam çark çapı Ø270 mm, pompa hidrolik verimi ηp %78,0 verilir. H-Q noktaları: 0/103/118/133/148/164/179/194/209/225 m³/sa debide sırasıyla 112,2/108,4/106,5/104,1/101,2/98,0/94,3/90,2/85,9/81,4 mSS’tir. Değerler ISO 9906:2012 Grade 3B kapsamındaki üretici satırından aynen alınmıştır; başka varyantların eğri veya trim değerleri bu ürüne aktarılmamıştır. Kaynakta sayısal NPSH satırı bulunmadığından görselden türetilmiş kesin bir NPSH değeri verilmez.
Malzeme, sınırlar ve ölçüler: Standart FKM elastomerli versiyonda pompalanan sıvı sıcaklığı -10…+120 °C, azami çalışma basıncı 50 °C’de 12 bar ve 120 °C’de 10,9 bardır. Şase üstü ESHF 80-250/750/L seti için L1/B1/Hmax 1611/670/819 mm, B2 730 mm, L2/L3 1200/1800 mm, M24 ankraj ve 783 kg katalog değerleridir. Nihai seçimde sıvı uyumu, sıcaklık, tesisat kayıpları, NPSH ve motor etiketindeki elektrik değerleri proje şartlarıyla doğrulanmalıdır.

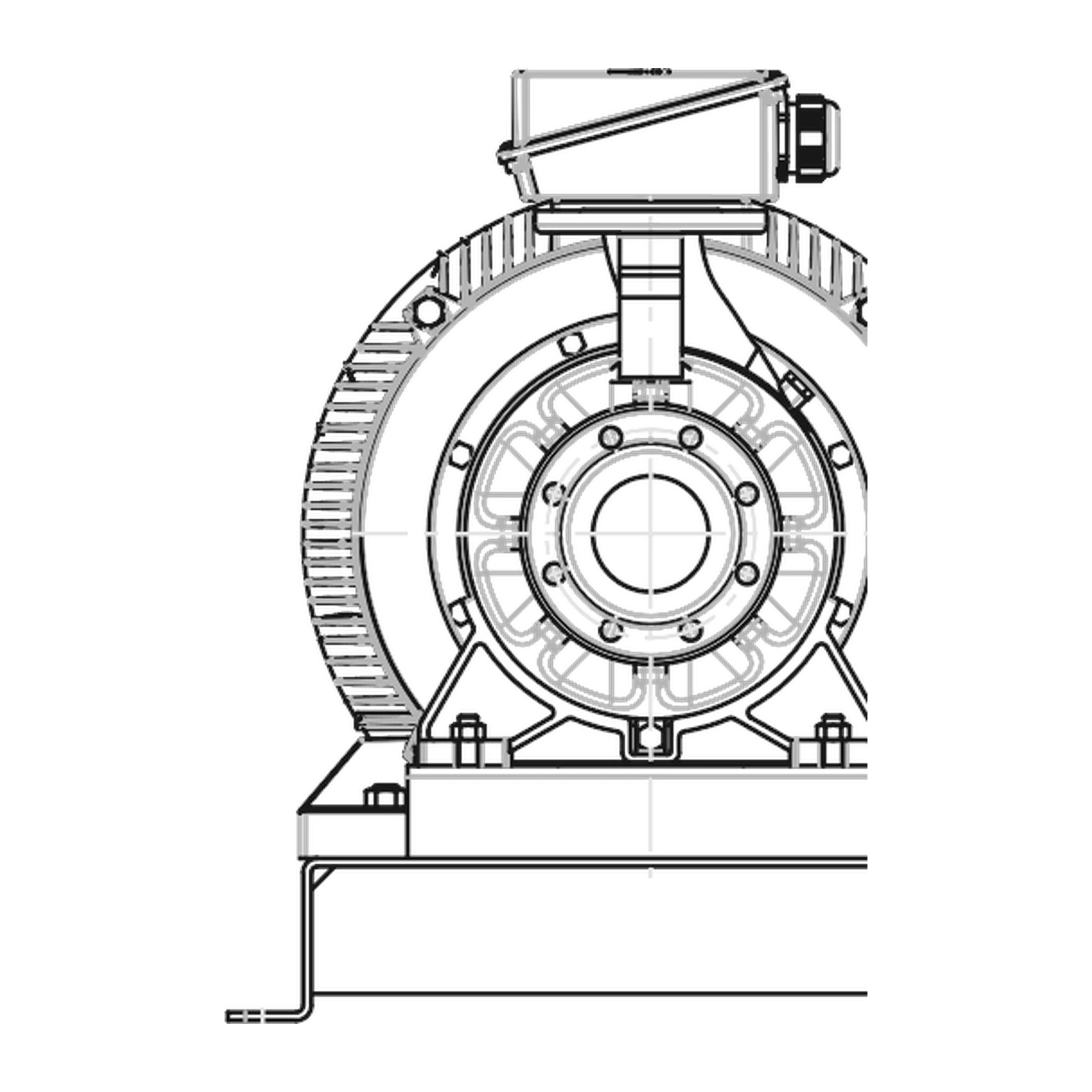

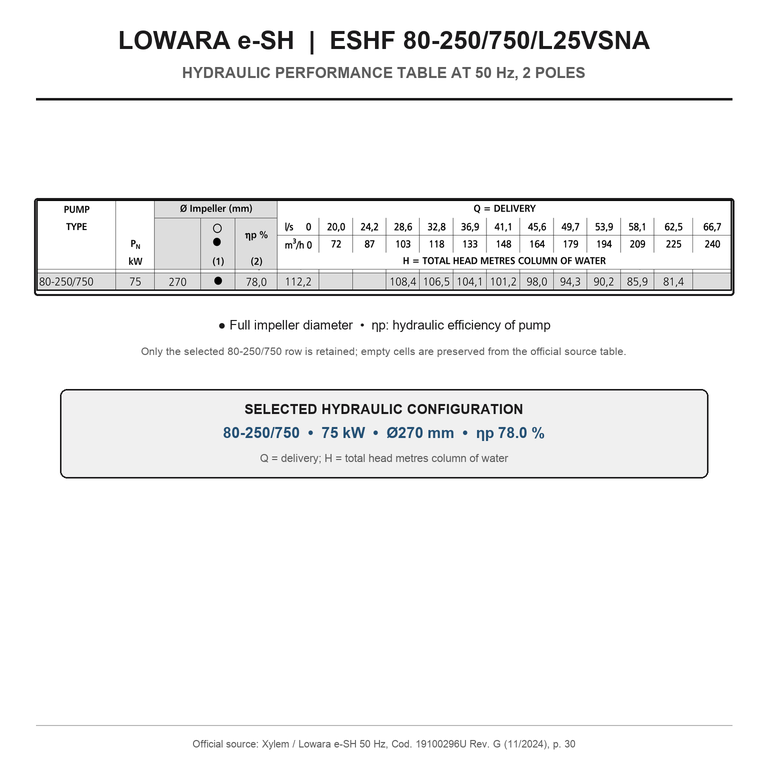

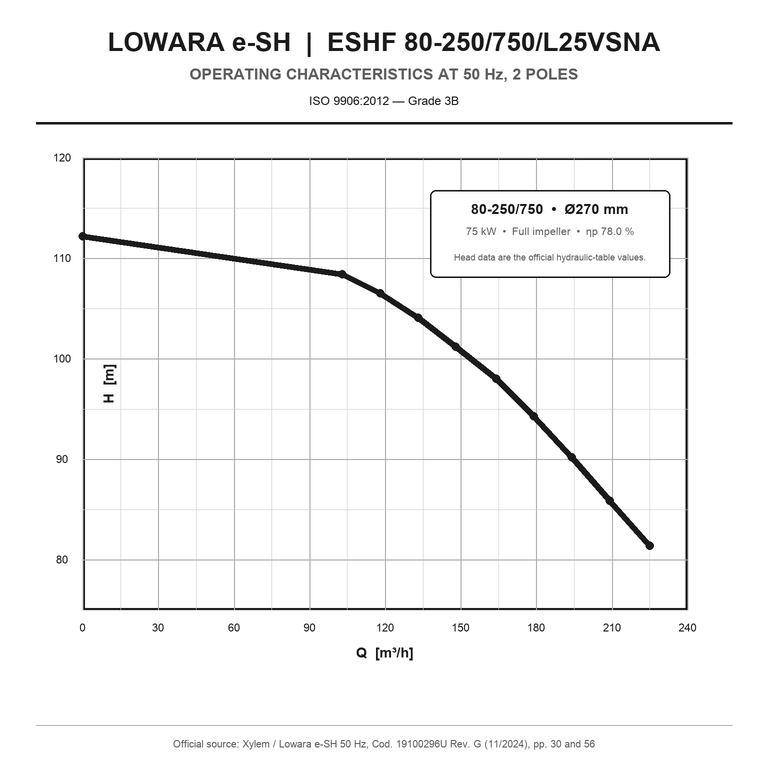

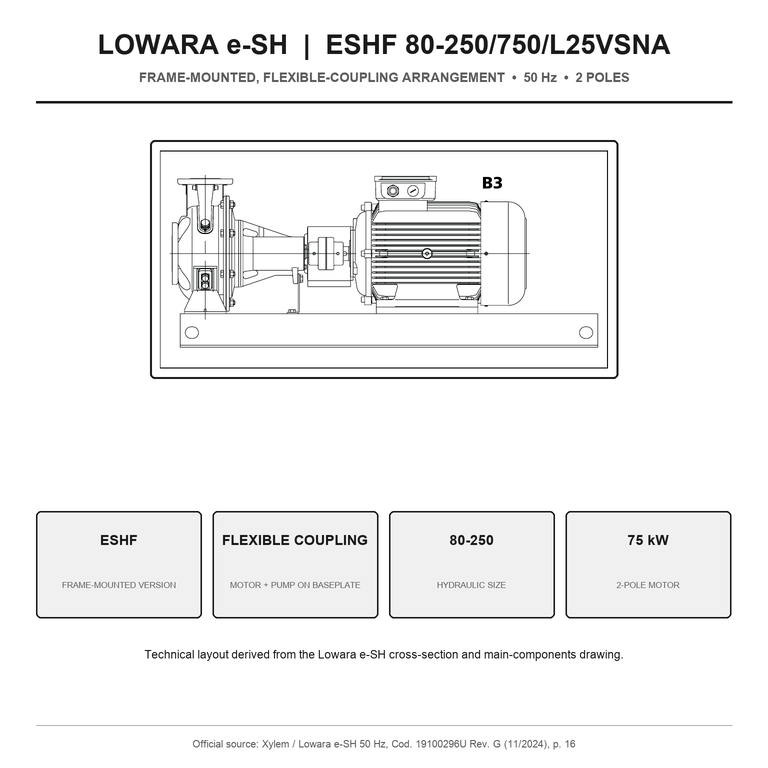

Görsel notu: İlk görsel, Lowara’nın ESH/ESHF/ESHC serisi ana bileşen çiziminden alınan şase–esnek kaplin düzenidir ve P/N’e özel fotoğraf değildir. İkinci ve üçüncü görseller yalnız 80-250/750 / Ø270 mm hedef satırının resmî H-Q değerlerini gösterir; komşu varyant verilerini içermez.
| Model / tip | LOWARA ESHF 80-250/750/L25VSNA; şase üstü esnek kaplinli yatay santrifüj pompa |
|---|---|
| Resmî ürün numarası | 101952770 |
| Yapı | ESHF frame-mounted; motor, esnek kaplin, kaplin muhafazası ve şase üzerinde pompa |
| Nominal güç / kutup | 75 kW / 2 kutup |
| Exact motor | 3MGS 280S2 B3 75 kW E3; IE3 |
| Besleme | 50 Hz, 3×380–415 V Δ / 660–690 V Y |
| Akım | 400 V Δ 128,0 A; 690 V Y 74,5 A; 380/415 V Δ 134,0/123,7 A; 660 V Y 77,4 A |
| Nominal motor hızı / cos φ | 2978 d/d / 0,89 |
| Emiş / basma | DN100 eksenel / DN80 radyal |
| Çark | tam Ø270 mm; /750 kodundaki 750, 75 kW motor gücüdür |
| Pompa hidrolik verimi | ηp %78,0 |
| H-Q | 0/103/118/133/148/164/179/194/209/225 m³/sa → 112,2/108,4/106,5/104,1/101,2/98,0/94,3/90,2/85,9/81,4 mSS |
| Performans standardı | ISO 9906:2012 Grade 3B |
| Gövde / çark | 1.4404 AISI316L imal gövde / 1.4408 CF8M döküm AISI316 çark |
| Standart mekanik salmastra / elastomer | seramik / karbon / FKM |
| Sıvı sıcaklığı | standart FKM versiyonda -10…+120 °C |
| Azami çalışma basıncı | 50 °C’de 12 bar; 120 °C’de 10,9 bar |
| Ölçüler L1/B1/Hmax | 1611/670/819 mm; B2: 730 mm; L2/L3: 1200/1800 mm |
| Ankraj / set ağırlığı / kaplin tipi | M24 / 783 kg / G1 |
| Seçim notu | |
| Sayısal NPSH değeri yayımlanmadı; üretici eğrisi yalnız grafiksel referans verir. | |
| Akışkanın kimyasal uyumu, sıcaklığı, çalışma basıncı, NPSH ve motor etiket bilgisi sipariş öncesinde doğrulanmalıdır. | |
| Başka varyantların hidrolik veya trim değerleri bu ürüne aktarılmaz. |
Ürün datasheeti, marka katalogları ve ek teknik dosyalar burada toplanır.
Kaynak ve kapsam notu: Kimlik için Lowara SPARK’taki exact 101952770 kaydı, hidrolik, malzeme, çalışma sınırları ve ölçüler için Xylem Lowara e-SH 50 Hz teknik kataloğu kullanılmıştır. SPARK çıktısı servis/yedek parça listesi, e-SH PDF’si ise seri kataloğudur; P/N’e özel müşteri teknik föyü olmadıkları için ürün dokümanı eklenmemiştir. Motor verileri P/N ile eşleşen E3 motor parçası ve ilgili resmî motor tablosundan alınmıştır. Nihai proje seçimi yetkin personel tarafından çalışma noktası, NPSH, sıvı uyumu, sıcaklık, basınç, montaj hizalaması ve motor etiketiyle yapılmalıdır.
