Kimlik doğrulaması: LOWARA ESHE 65-200/150/P25VSNA, resmî Xylem SPARK kaydında P/N 101860600 ile yer alan 50 Hz, iki kutuplu, 15 kW elektrik pompasıdır. Bu model kodu doğrulanmıştır; sipariş, yedek parça ve elektrik bağlantısından önce pompa-motor etiketindeki P/N, seri numarası, gerilim ve salmastra kodu yine teyit edilmelidir.
Yapı ve kod: ESHE, uzatılmış milli ve adaptör braketli yakın kaplinli yatay uçtan emişli pompa düzenini ifade eder. 65-200, DN65 nominal basma ağzı ve 200 sınıfı çarkı; /150 15 kW motoru; P, PLM motoru; 2, iki kutbu; 5V ise 50 Hz üç fazlı 3×380–415 V Δ / 660–690 V Y beslemeyi tanımlar. Emiş flanşı eksenel, basma flanşı radyaldir.
Malzeme ve ölçüler: Kodundaki S, 1.4404 / AISI316L paslanmaz çelikten imal edilmiş gövdeyi; N, EN 10213-4 1.4408 / ASTM CF8M döküm paslanmaz, yani döküm AISI316 çarkı; A ise standart seramik/karbon/FKM mekanik salmastrayı belirtir. Bu nedenle tüm parçalar için AISI316L genellemesi yapılmamalıdır; adaptör ve bağlantı elemanları farklı malzemelerdedir. Bu boyuttaki katalog referansında emiş DN80, basma DN65, L ölçüsü 694 mm, B ölçüsü 310 mm, azami yükseklik 420 mm ve kütle 131 kg’dır.

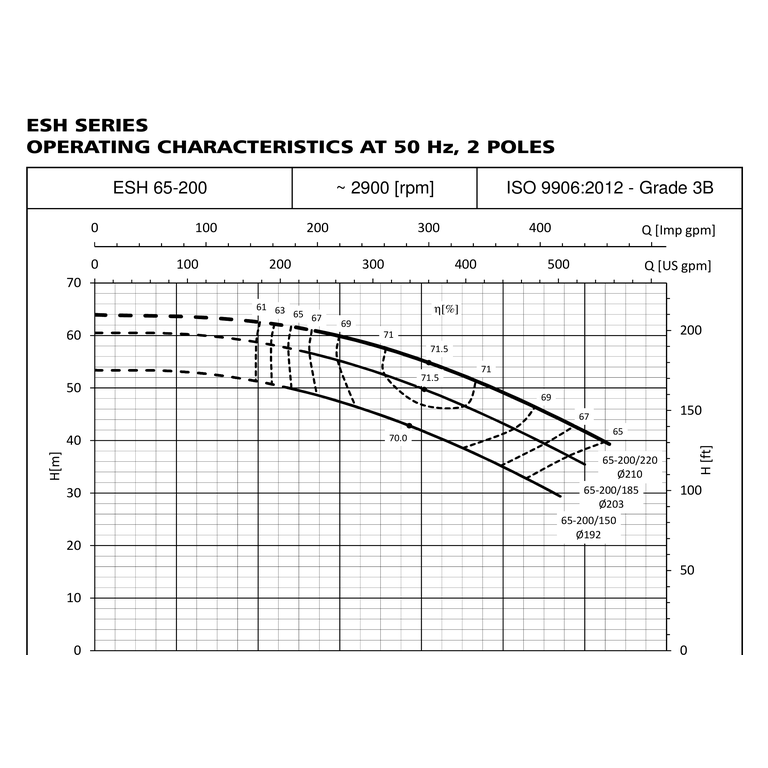

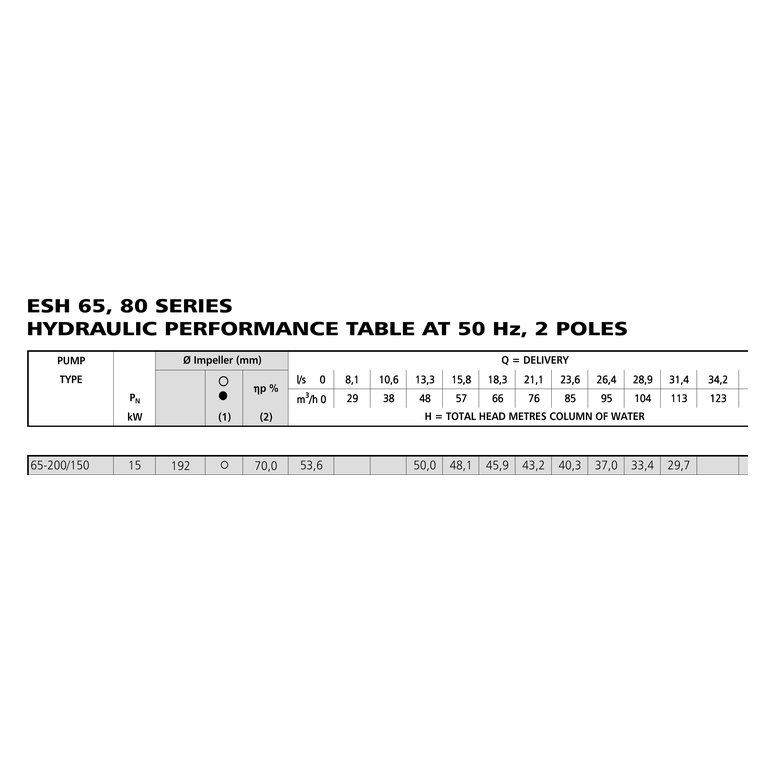

Motor ve hidrolik referans: 15 kW iki kutuplu katalog motor referansı IE3, cosφ 0,88; 400 V Δ’da 26,6 A, 690 V Y’de 15,3 A ve 2940–2950 d/d aralığıdır. Kesin bağlantı, motor etiketindeki değerlere göre yapılmalıdır. Katalogdaki trimli Ø192 mm çarkta ηp %70,0 için 0/48/57/66/76/85/95/104/113 m³/sa debilerde basma yüksekliği sırasıyla 53,6/50,0/48,1/45,9/43,2/40,3/37,0/33,4/29,7 mSS’dir. Eğri, ρ=1,0 kg/dm³ ve ν=1 mm²/s koşullarında ISO 9906:2012 Grade 3B referansıdır. Bu model için sayısal NPSH değeri atanmayıp emiş koşulu proje hesabı ile doğrulanmalıdır.

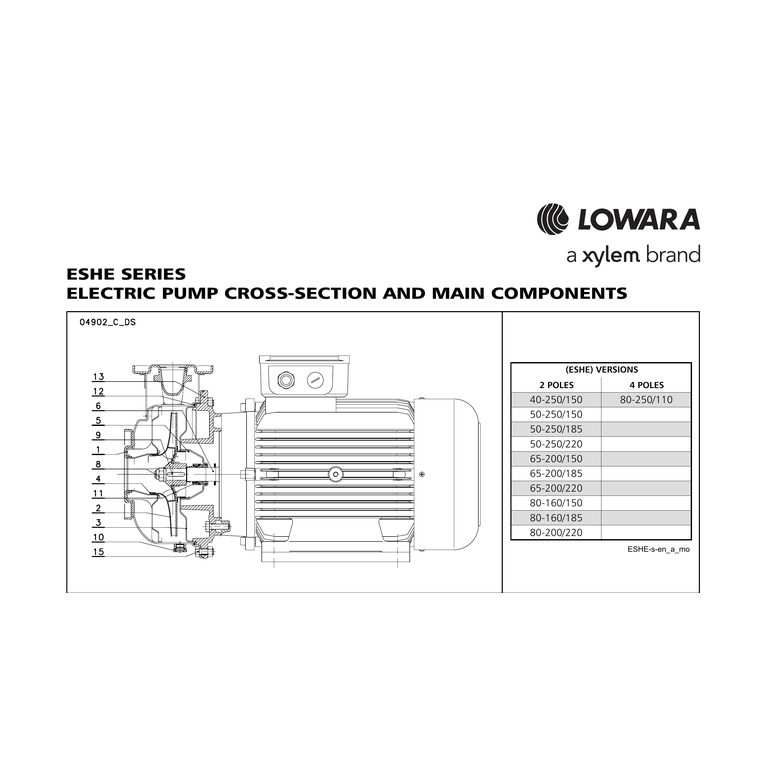

Çalışma sınırı ve belge notu: Standart FKM salmastra yapılandırmasında çalışma sıcaklığı -10…+120 °C; azami çalışma basıncı 50 °C’de 12 bar, 120 °C’de 10,9 bar’dır. Akışkanın kimyası, sıcaklığı, katı içeriği ve gerçek çalışma noktası ayrı seçilmelidir. Resmî tekil P/N teknik föyü bulunmadığından müşteri dokümanı eklenmemiş; galeride resmî katalogdan hazırlanan kesit, H-Q eğrisi ve hedef hidrolik satır kullanılmıştır.
| Doğrulanmış referans | LOWARA ESHE 65-200/150/P25VSNA; Xylem P/N 101860600 |
|---|---|
| Pompa tipi | Uzatılmış milli, adaptör braketli, yakın kaplinli yatay uçtan emişli santrifüj pompa |
| Motor / kutup | PLM, 15 kW, iki kutup, 50 Hz |
| Besleme kodu | 3×380–415 V Δ / 660–690 V Y |
| Katalog motor referansı | IE3, cosφ 0,88; 400 V Δ’da 26,6 A, 690 V Y’de 15,3 A; 2940–2950 d/d |
| Bağlantılar | DN80 emiş, DN65 basma; emiş eksenel, basma radyal flanşlı |
| Katalog ölçü/kütle referansı | L 694 mm, B 310 mm, Hmax 420 mm, 131 kg |
| Gövde | 1.4404 / AISI316L imal paslanmaz çelik |
| Çark | EN 10213-4 1.4408 / ASTM CF8M döküm paslanmaz (döküm AISI316) |
| Standart mekanik salmastra | Seramik/Karbon/FKM |
| Trimli Ø192 mm çark, ηp %70,0 | 0/48/57/66/76/85/95/104/113 m³/sa’da 53,6/50,0/48,1/45,9/43,2/40,3/37,0/33,4/29,7 mSS |
| H–Q referansı | ISO 9906:2012 Grade 3B; ρ=1,0 kg/dm³, ν=1 mm²/s |
| NPSH | bu model için sayısal değer atanmadan, emiş koşulu proje hesabıyla doğrulanır |
| Standart FKM yapılandırmasında sıcaklık | -10…+120 °C |
| Azami çalışma basıncı | 50 °C’de 12 bar; 120 °C’de 10,9 bar |
| Seçim notu | |
| Akışkan uyumluluğu, sıcaklık, sistem basıncı, emiş koşulu ve çalışma noktası proje hesabı ile doğrulanmalıdır. | |
| Sipariş, yedek parça ve elektrik bağlantısından önce pompa-motor etiketindeki P/N, seri numarası, gerilim ve salmastra kodu kontrol edilmelidir. |
Ürün datasheeti, marka katalogları ve ek teknik dosyalar burada toplanır.
Kimlik ve seçim notu: Bu kayıt, resmî SPARK’taki P/N 101860600 referansıyla doğrulanmıştır. 15 kW, iki kutuplu motor, DN80/DN65 bağlantı düzeni ve trimli Ø192 mm çark, bu yapılandırmayla uyumludur. Katalogdaki elektrik, performans, malzeme ve ölçü değerleri seçime esas teknik referanstır; teslim edilecek pompa için isim plakası, seri numarası, gerilim, salmastra ve proje çalışma noktası mutlaka teyit edilmelidir. Standart FKM yapılandırmasının sıcaklık/basınç limitleri akışkan uyumluluğu veya tüm uygulamalar için koşulsuz garanti değildir. Müşteri dokümanı olarak yalnız tekil P/N’e ait resmî teknik föyler eklenir; bu ürün için böyle bir indirilebilir föy doğrulanamadığından doküman alanı boş bırakılmıştır.
