Kimlik ve kayıt düzeltmesi: LOWARA ESHE 65-160/110/P25VSNA, resmî Xylem SPARK kaydında P/N 101860580 ile yer alan 50 Hz, iki kutuplu pompadır. Kayıttaki 11 kW / 15 HP / yaklaşık 2900 d/d ve DN80/DN65 verilerinin aynı yapılandırmayla eşleşmesi esas alınmıştır. Sipariş, yedek parça ve elektrik bağlantısından önce pompa-motor etiketindeki P/N, seri numarası, gerilim ve salmastra kodu teyit edilmelidir.
Yapı ve kod: ESHE, uzatılmış milli ve adaptör braketli yakın kaplinli yatay uçtan emişli pompa düzenini ifade eder. 65-160, DN65 nominal basma ağzı ve 160 sınıfı çarkı; /110 11 kW motoru; P, PLM motoru; 2, iki kutbu; 5V ise 50 Hz üç fazlı 3×380–415 V Δ / 660–690 V Y beslemeyi tanımlar. Emiş flanşı eksenel, basma flanşı radyaldir.
Malzeme ve ölçüler: Kodundaki S, 1.4404 / AISI316L paslanmaz çelikten imal edilmiş gövdeyi; N, EN 10213-4 1.4408 / ASTM CF8M döküm paslanmaz, yani döküm AISI316 çarkı; A ise standart seramik/karbon/FKM mekanik salmastrayı belirtir. Bu nedenle tüm parçalar için AISI316L genellemesi yapılmamalıdır. Bu boyuttaki katalog referansında emiş DN80, basma DN65, L ölçüsü 605 mm, B ölçüsü 310 mm, azami yükseklik 360 mm ve kütle 102 kg’dır.

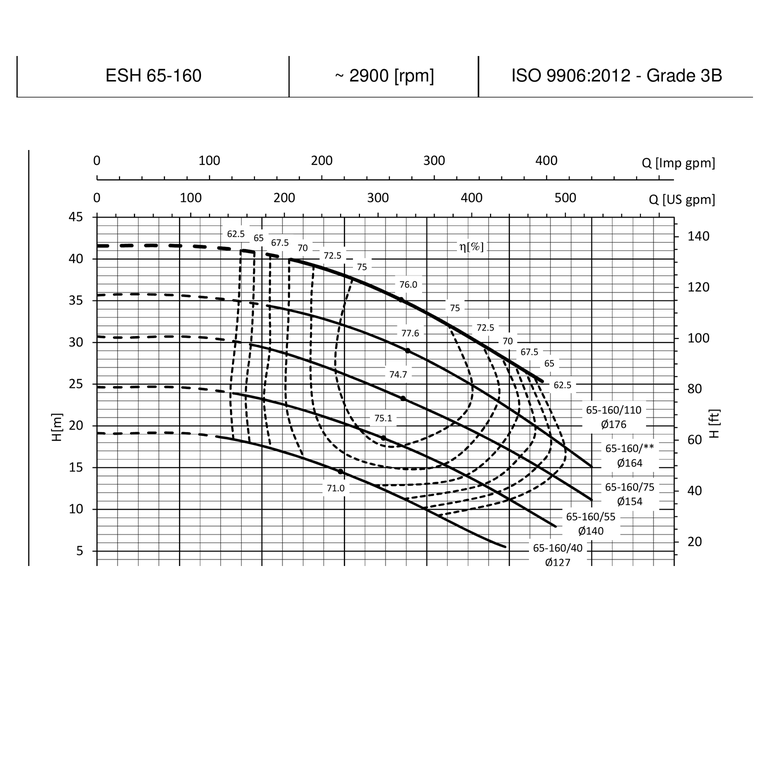

Motor ve hidrolik referans: 11 kW iki kutuplu katalog motor referansı IE3, cosφ 0,86; 400 V Δ’da 20,2 A, 690 V Y’de 11,7 A ve 2910–2930 d/d aralığıdır. Kesin bağlantı, motor etiketindeki değerlere göre yapılmalıdır. Tam Ø176 mm çarkta ηp %76,0 için 57/66/76/85/95/104 m³/sa debilerde basma yüksekliği sırasıyla 38,5/36,8/34,6/32,1/29,4/26,6 mSS’dir; kapalı vana değeri 41,6 mSS’dir. Eğri, ρ=1,0 kg/dm³ ve ν=1 mm²/s koşullarında ISO 9906:2012 Grade 3B referansıdır. NPSH tablosu laboratuvar değeridir; saha seçiminde en az 0,5 m ek pay değerlendirilmelidir.

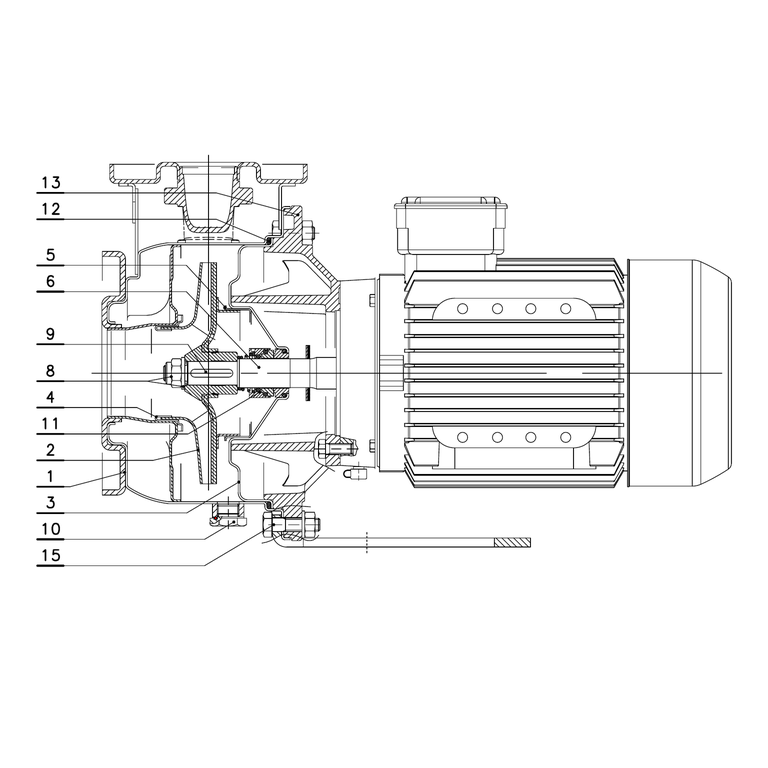

Çalışma sınırı ve belge notu: Standart FKM salmastra yapılandırmasında çalışma sıcaklığı -10…+120 °C; azami çalışma basıncı 50 °C’de 12 bar, 120 °C’de 10,9 bar’dır. Akışkanın kimyası, sıcaklığı, katı içeriği ve gerçek çalışma noktası ayrı seçilmelidir. Resmî tekil P/N teknik föyü bulunmadığından müşteri dokümanı eklenmemiş; galeride resmî katalogdan hazırlanan kesit, H-Q eğrisi ve hedef hidrolik satır kullanılmıştır.
| Doğrulanmış referans | LOWARA ESHE 65-160/110/P25VSNA; Xylem P/N 101860580 |
|---|---|
| Pompa tipi | Uzatılmış milli, adaptör braketli, yakın kaplinli yatay uçtan emişli santrifüj pompa |
| Motor / kutup | PLM, 11 kW, iki kutup, 50 Hz |
| Besleme kodu | 3×380–415 V Δ / 660–690 V Y |
| Katalog motor referansı | IE3, cosφ 0,86; 400 V Δ’da 20,2 A, 690 V Y’de 11,7 A; 2910–2930 d/d |
| Bağlantılar | DN80 emiş, DN65 basma; emiş eksenel, basma radyal flanşlı |
| Katalog ölçü/kütle referansı | L 605 mm, B 310 mm, Hmax 360 mm, 102 kg |
| Gövde | 1.4404 / AISI316L imal paslanmaz çelik |
| Çark | EN 10213-4 1.4408 / ASTM CF8M döküm paslanmaz (döküm AISI316) |
| Standart mekanik salmastra | Seramik/Karbon/FKM |

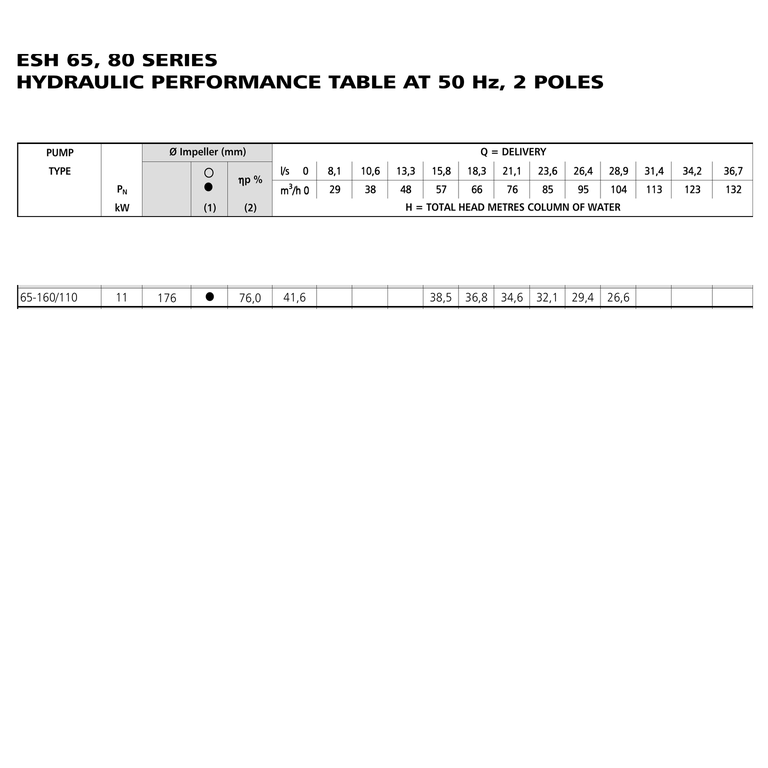

| Tam Ø176 mm çark, ηp %76,0 | 57/66/76/85/95/104 m³/sa’da 38,5/36,8/34,6/32,1/29,4/26,6 mSS |
| Kapalı vana basma yüksekliği | 41,6 mSS |
| H–Q referansı | ISO 9906:2012 Grade 3B; ρ=1,0 kg/dm³, ν=1 mm²/s |
| NPSH | katalog laboratuvar değerine saha seçiminde en az 0,5 m ek pay değerlendirilir |
| Standart FKM yapılandırmasında sıcaklık | -10…+120 °C |
| Azami çalışma basıncı | 50 °C’de 12 bar; 120 °C’de 10,9 bar |
| Seçim notu | |
| Akışkan uyumluluğu, sıcaklık, sistem basıncı, emiş koşulu ve çalışma noktası proje hesabı ile doğrulanmalıdır. | |
| Sipariş, yedek parça ve elektrik bağlantısından önce pompa-motor etiketindeki P/N, seri numarası, gerilim ve salmastra kodu kontrol edilmelidir. |
Ürün datasheeti, marka katalogları ve ek teknik dosyalar burada toplanır.
Kimlik ve seçim notu: Bu kayıt, resmî SPARK’taki P/N 101860580 referansına göre düzeltilmiştir. 11 kW / 15 HP / yaklaşık 2900 d/d ve DN80/DN65 kombinasyonu bu iki kutuplu yapılandırmayla uyumludur. Katalogdaki elektrik, performans, malzeme ve ölçü değerleri seçime esas teknik referanstır; teslim edilecek pompa için isim plakası, seri numarası, gerilim, salmastra ve proje çalışma noktası mutlaka teyit edilmelidir. Standart FKM yapılandırmasının sıcaklık/basınç limitleri akışkan uyumluluğu veya tüm uygulamalar için koşulsuz garanti değildir. Müşteri dokümanı olarak yalnız tekil P/N’e ait resmî teknik föyler eklenir; bu ürün için böyle bir indirilebilir föy doğrulanamadığından doküman alanı boş bırakılmıştır.
