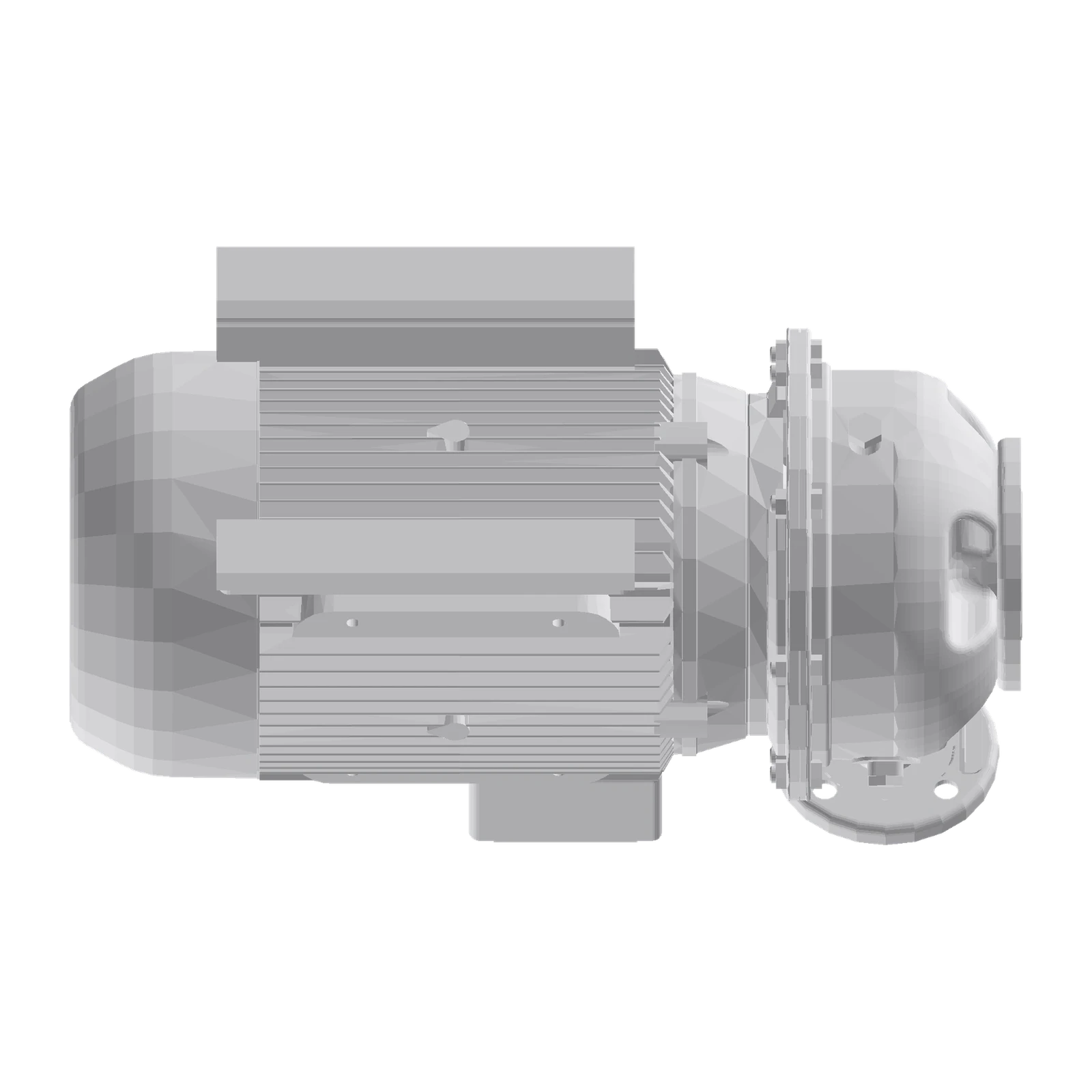

LOWARA ESHE 50-250/150/P25VSSA, resmî Xylem SPARK kaydında 101860500 ürün numarasıyla doğrulanan; 50 Hz, iki kutuplu, tek kademeli ve yatay uçtan emişli bir e-SHE pompadır.

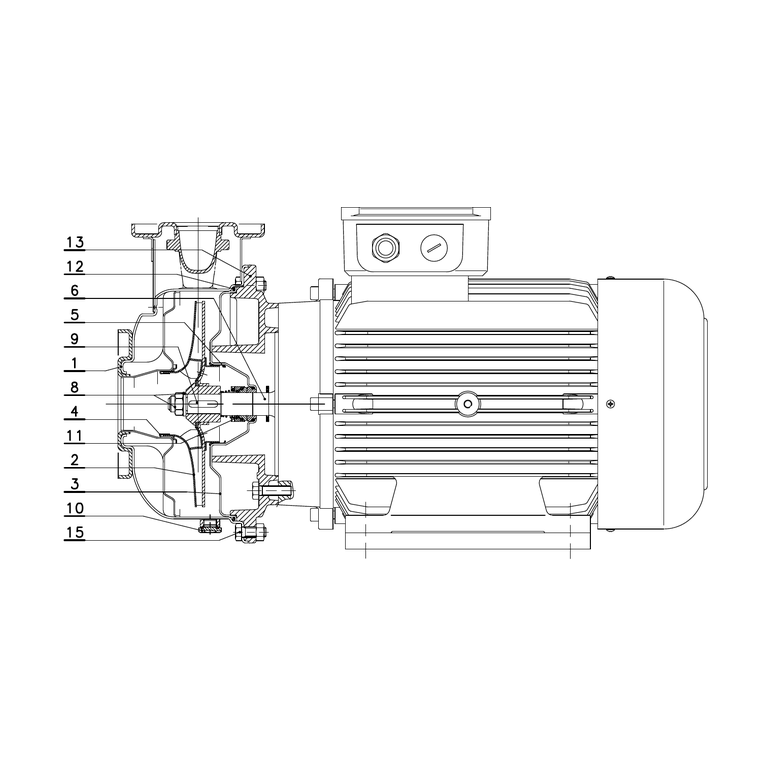

ESHE yapısındaki E, çarkın özel motor mil uzantısına kamalı olarak bağlandığı ve motor adaptör braketiyle yakın kaplinli çalışan uzatılmış milli konstrüksiyonu ifade eder. Bu ürün şase üstü esnek kaplinli ESHF tipinden farklıdır; monoblok olarak tanımlanmamalıdır.
Model kodunda P PLM motoru, 2 iki kutbu, 5V ise 50 Hz’de 3 × 380–415 V Δ / 660–690 V Y beslemeyi belirtir. Gövde ve 50 boy çark kodundaki S değerleri 1.4404/AISI316L paslanmaz çeliği; A ise seramik/karbon/FKM mekanik salmastrayı ifade eder.

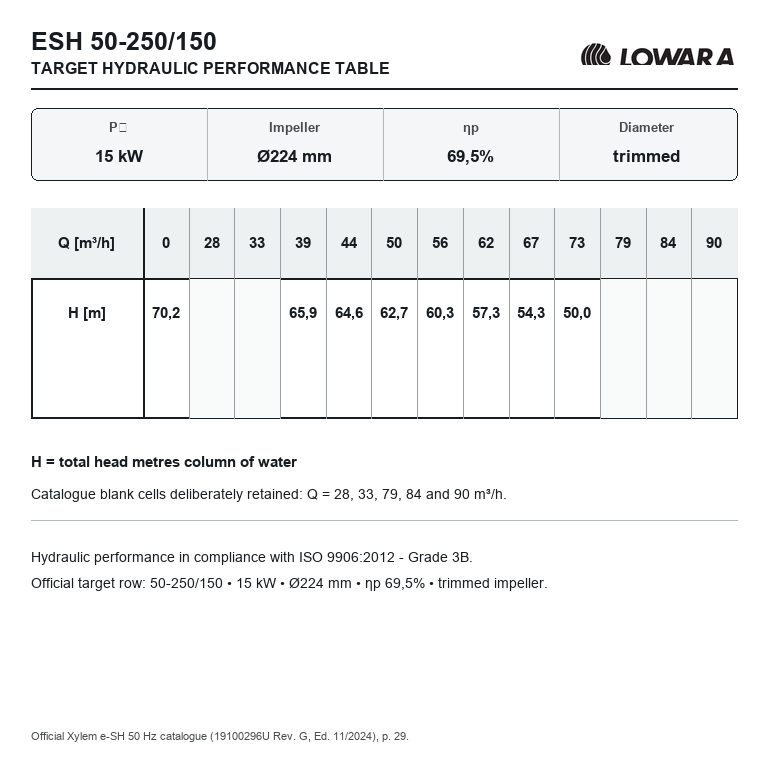

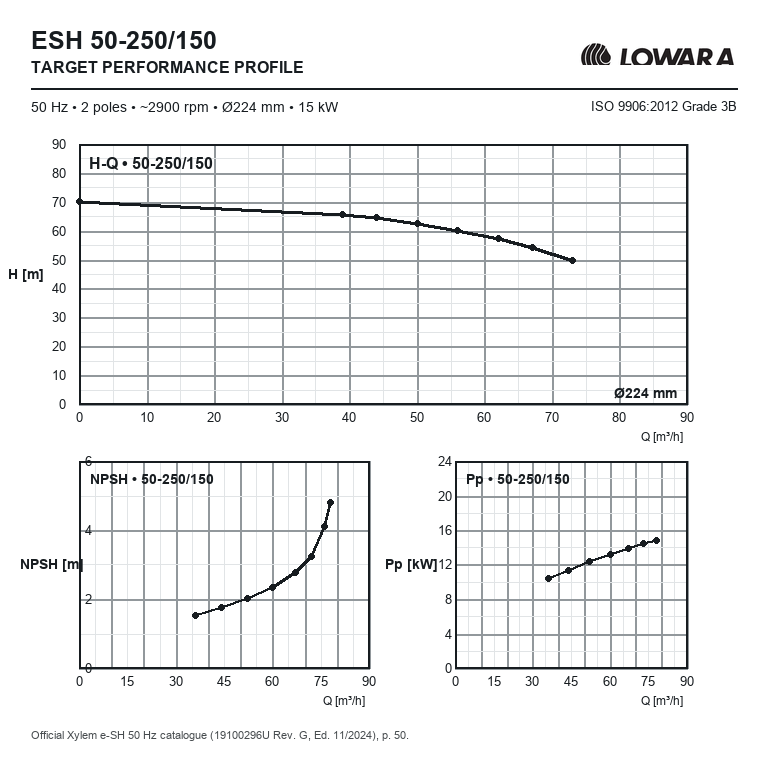

Üretici tablosundaki hedef varyant, trimli Ø224 mm çark ve en iyi noktada %69,5 pompa hidrolik verimidir. Yalnız yayımlanan noktalar kullanılmıştır: Q=0/39/44/50/56/62/67/73 m³/h için H=70,2/65,9/64,6/62,7/60,3/57,3/54,3/50,0 mSS. 28 ve 33 m³/h dahil boş katalog hücreleri için değer türetilmemiştir.
Hidrolik veriler 50 Hz’de, ISO 9906:2012 Grade 3B koşullarında; yoğunluk ρ=1,0 kg/dm³ ve kinematik viskozite ν=1 mm²/s sıvı için yayımlanmıştır.
Pompa yalnız sistemin gereken debi-basınç noktası yukarıdaki resmî 50-250/150 eğrisi içinde kaldığında seçilmelidir. Su dışındaki yoğunluk veya viskozitede eğri düzeltmesi yapılmalı; sıvı-konsantrasyon-sıcaklık kombinasyonu AISI316L ve FKM ile proje bazında doğrulanmalıdır. Üretici, katalogdaki NPSH değerlerinin laboratuvar değeri olduğunu ve pratik kullanımda buna 0,5 m eklenmesini önerir; NPSHa hesabı emiş hattı ve sıvı buhar basıncıyla birlikte yapılmalıdır.
| Ürün numarası | 101860500 |
|---|---|
| Model | ESHE 50-250/150/P25VSSA |
| Pompa tipi | 50 Hz, iki kutuplu, uzatılmış milli, yatay uçtan emişli tek kademeli santrifüj pompa |
| Motor | PLM160B34S3/3150 E3, 15 kW, IE3, IEC 160, iki kutup |
| Besleme | 3 × 380–415 V Δ / 660–690 V Y, 50 Hz |
| Nominal akım | Δ: 27,5 / 26,6 / 26,1 A (380/400/415 V); Y: 15,9 / 15,3 A (660/690 V) |
| Nominal motor devri | 2940–2950 d/d |
| Koruma / yalıtım sınıfı | IP55 / F (155) |
| Bağlantılar | DN65 emiş / DN50 basma |
| Çark | Ø224 mm, trimli; en iyi noktada ηp %69,5 |
| Yayımlı H-Q noktaları | Q=0/39/44/50/56/62/67/73 m³/h için H=70,2/65,9/64,6/62,7/60,3/57,3/54,3/50,0 mSS |
| Hidrolik performans standardı | ISO 9906:2012 Grade 3B |
| Gövde ve 50 boy çark | EN 1.4404 / AISI316L imal paslanmaz çelik |
| Mekanik salmastra | Seramik / karbon / FKM |
| Standart FKM yapı için sıvı sıcaklığı | −10…+120 °C |
Ürün datasheeti, marka katalogları ve ek teknik dosyalar burada toplanır.
Bu ürün; proses soğutma/ısıtma, ısı geri kazanımı, basınç yükseltme, su transferi, sulama, sera suyu, yıkama-temizleme ve su arıtma uygulamalarında değerlendirilir. Hafif agresif sıvılarda AISI316L gövde/çark ile FKM salmastranın uygunluğu, sıvının konsantrasyonu ve sıcaklığıyla birlikte ayrıca doğrulanmalıdır.
Seçimde yalnız ESHE 50-250/150/P25VSSA’nın resmî eğrisi kullanılmalıdır; 18,5 kW /185 ve 22 kW /220 kardeş varyantlarının verileri bu ürüne uygulanmaz.
